Шланг защита от разрыва клапан трубопроводы (стрела гидроцилиндр.): 5 — HITACHI TL1100-3

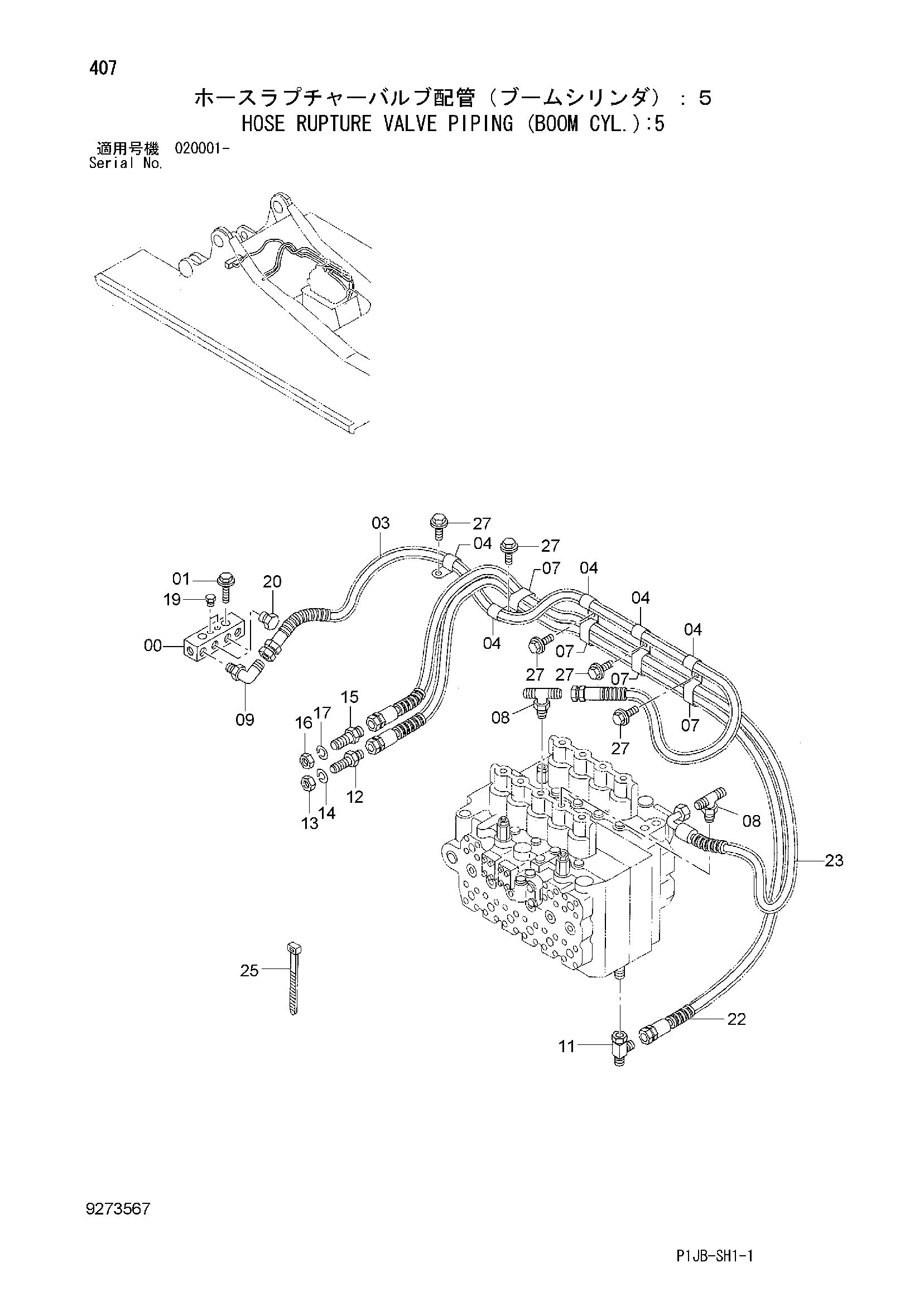

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела гидроцилиндр.): 5» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3109725 | Блок | 1 |
| 01 | J271080 | Болт с шайбой | 2 |
| 01A | J901080 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 4402318 | Шланг | 1 |
| 04 | 4190263 | Зажим | 5 |
| 07 | 4192034 | Зажим | 4 |
| 08 | 4450662 | Тройник | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852333 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4246672 | Соединительный штуцер | 1 |
| 12 | 4202532 | Адаптер | 1 |
| 13 | 4202531 | Гайка | 1 |
| 14 | A590916 | Пружинная шайба | 1 |
| 15 | 4200810 | Адаптер | 1 |
| 16 | 4200812 | Гайка | 1 |
| 17 | A590918 | Пружинная шайба | 1 |
| 19 | 446536 | Пробка | 2 |
| 20 | 4093624 | Пробка | 4 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4419172 | Шланг | 1 |
| 23 | 4419207 | Шланг | 1 |
| 25 | 4121859 | Ленточный зажим | 5 |
| 27 | J271030 | Болт с шайбой | 5 |
| 27A | J901030 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
