Ход пилотный — HITACHI TL1100-3

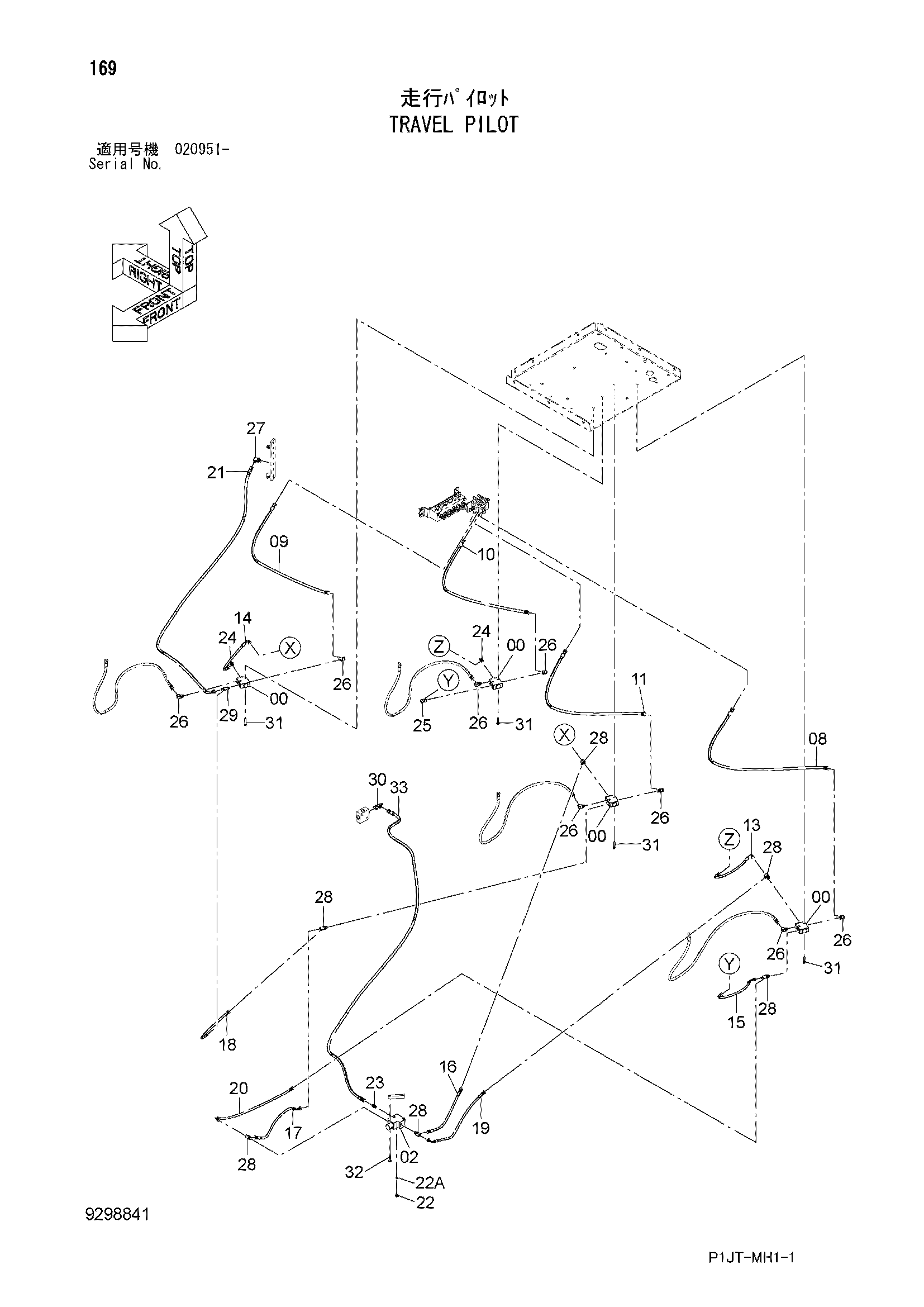

Заводская схема «Ход пилотный» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4368190 | Пилотный клапан | 4 |
| 02 | 9218376 | Электромагнитный клапан | 1 |
| 08 | 4696781 | Шланг | 1 |
| 09 | 4696784 | Шланг | 1 |
| 10 | 4696785 | Шланг | 1 |
| 11 | 4696787 | Шланг | 1 |
| 13 | 4696791 | Шланг | 1 |
| 14 | 4696792 | Шланг | 1 |
| 15 | 4696793 | Шланг | 1 |
| 16 | 4696796 | Шланг | 1 |
| 17 | 4696797 | Шланг | 1 |
| 18 | 4696799 | Шланг | 1 |
| 19 | 4696802 | Шланг | 1 |
| 20 | 4696803 | Шланг | 1 |
| 21 | 4696805 | Шланг | 1 |
| 22 | A885002 | Пробка | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | A852123 | Адаптер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | A852222 | Угловой штуцер | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | A852322 | Угловой штуцер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | A852323 | Угловой штуцер | 8 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A852333 | Угловой штуцер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | A852422 | Тройник | 6 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4219346 | Тройник | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4246672 | Соединительный штуцер | 1 |
| 31 | J260850 | Болт с шайбой | 8 |
| 31A | J900850 | Болт | 1 |
| 31B | A590108 | Плоская шайба | 1 |
| 32 | J260865 | Болт с шайбой | 2 |
| 32A | J900865 | Болт | 1 |
| 32B | A590108 | Плоская шайба | 1 |
| 33 | 4698353 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
