Основной боковой ступень — HITACHI TL1100-3

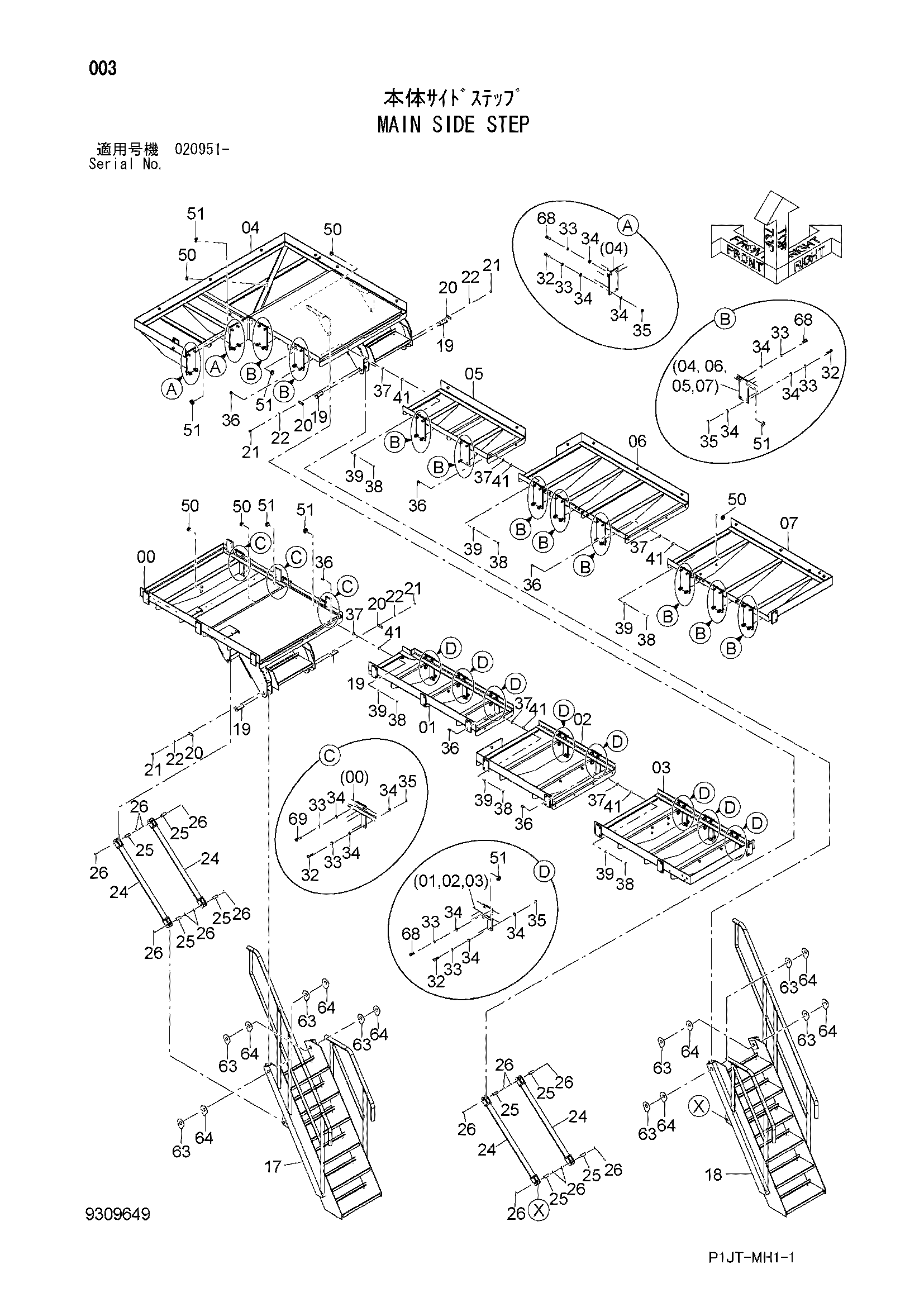

Заводская схема «Основной боковой ступень» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5012226 | Ступень | 1 |
| 01 | 7056073 | Ступень | 1 |
| 02 | 7056074 | Ступень | 1 |
| 03 | 7056075 | Ступень | 1 |
| 04 | 5012239 | Ступень | 1 |
| 05 | 7056104 | Ступень | 1 |
| 06 | 6026958 | Ступень | 1 |
| 07 | 6026959 | Ступень | 1 |
| 17 | 6027732 | Лестница | 1 |
| 18 | 6027733 | Лестница | 1 |
| 19 | 4397723 | Палец | 4 |
| 20 | X4245 | Стопорная пластина | 4 |
| 21 | J901020 | Болт | 8 |
| 22 | A590910 | Пружинная шайба | 8 |
| 24 | 9764137 | Стойка | 4 |
| 25 | 4397720 | Палец | 8 |
| 26 | A765040 | Шплинт | 16 |
| 32 | J901670 | Болт | 46 |
| 33 | A590916 | Пружинная шайба | 92 |
| 34 | J222016 | Шайба | 138 |
| 35 | J950016 | Гайка | 46 |
| 36 | J271235 | Болт с шайбой | 16 |
| 36A | J901235 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 37 | 449490 | Плоская шайба | 16 |
| 38 | J950012 | Гайка | 16 |
| 39 | J222012 | Шайба | 16 |
| 41 | 4091002 | Регулировочная шайба 1.0mm | 48 |
| 50 | 4186003 | Резиновая втулка | 5 |
| 51 | 4312368 | Резиновая втулка | 22 |
| 63 | 4698485 | Регулировочная шайба 2.3mm | 8 |
| 64 | 4698532 | Регулировочная шайба 3.2mm | 8 |
| 68 | J901650 | Болт | 40 |
| 69 | J901660 | Болт | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
