Вспомогательный трубопроводы (9.5m рукоять)(ONE гидроцилиндр тип) — HITACHI TL1100-3

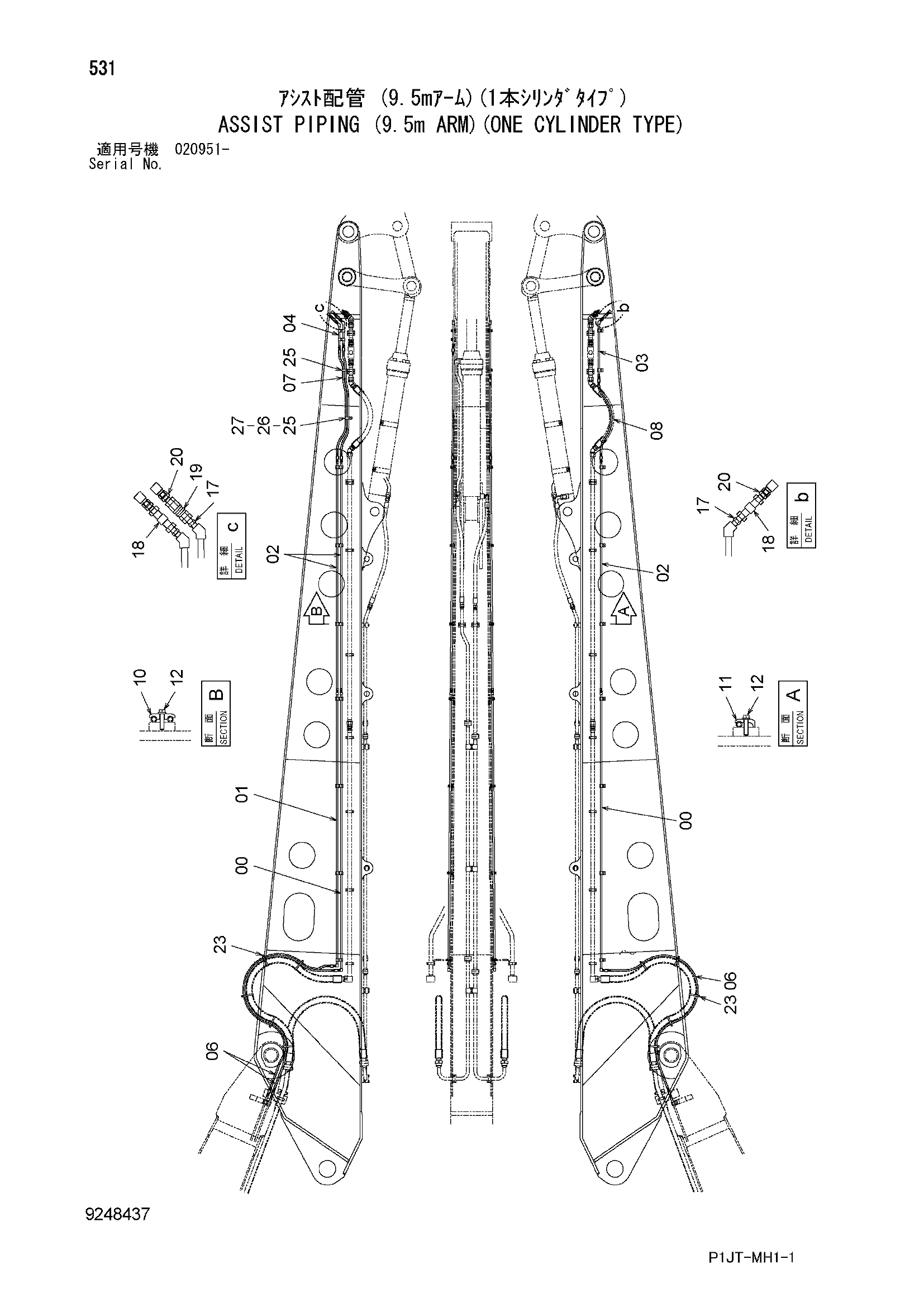

Заводская схема «Вспомогательный трубопроводы (9.5m рукоять)(ONE гидроцилиндр тип)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9756132 | Трубка | 2 |
| 01 | 9756133 | Трубка | 1 |
| 02 | 9755692 | Трубка | 3 |
| 03 | 9756134 | Трубка | 1 |
| 04 | 9761290 | Трубка | 2 |
| 06 | 4390558 | Шланг | 3 |
| 07 | 4633033 | Шланг | 2 |
| 08 | 4448971 | Шланг | 1 |
| 10 | 4189858 | Хомут трубки | 9 |
| 11 | 4190124 | Хомут трубки | 9 |
| 12 | J271250 | Болт с шайбой | 18 |
| 12A | J901250 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 17 | 94-1702 | Адаптер | 3 |
| 18 | 4059552 | Самоуплотняющееся соединение | 2 |
| 18A | 4644532 | Пылезащитный колпачок | 1 |
| 18B | 4644533 | Пылезащитный колпачок | 1 |
| 19 | 4232933 | Самоуплотняющееся соединение | 1 |
| 19A | 4644532 | Пылезащитный колпачок | 1 |
| 19B | 4644533 | Пылезащитный колпачок | 1 |
| 20 | 94-1302 | Адаптер | 3 |
| 23 | 4449247 | Хомут шланга | 20 |
| 25 | 4190266 | Зажим | 2 |
| 26 | J901016 | Болт | 1 |
| 27 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
