Гидролинии рабочего оборудования (10.7m стрела)(TWO гидроцилиндр тип) — HITACHI TL1100-3

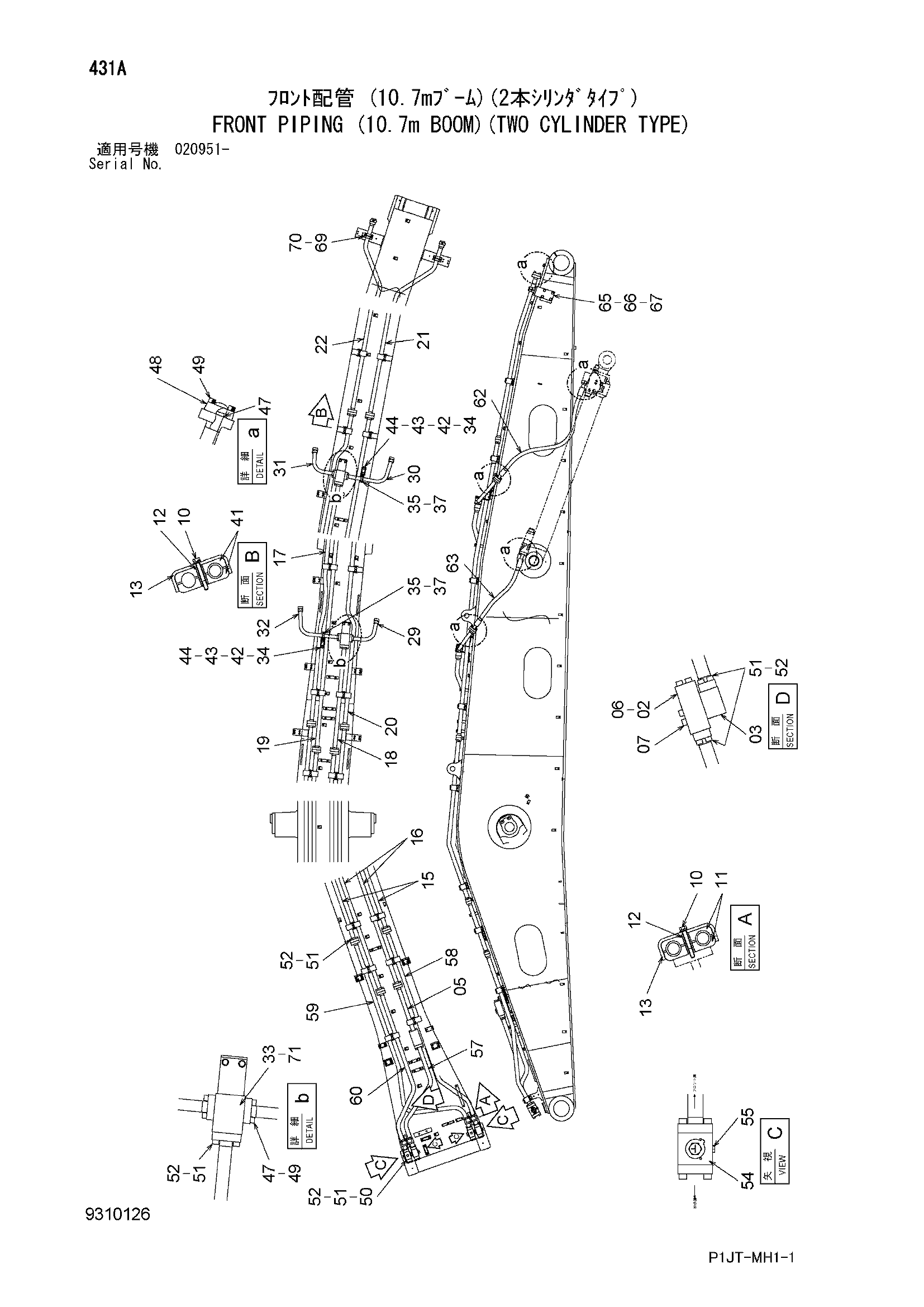

Заводская схема «Гидролинии рабочего оборудования (10.7m стрела)(TWO гидроцилиндр тип)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4340841 | Клапан словретурн | 1 |
| 03 | 4633505 | Блок | 1 |
| 05 | 8099892 | Трубка | 1 |
| 06 | 4069900 | Уплотнительное кольцо | 1 |
| 07 | M341600 | Болт с внутренним шестигранником | 4 |
| 10 | J271200 | Болт с шайбой | 40 |
| 10A | J901200 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | 4342703 | Хомут | 28 |
| 12 | 4342699 | Проставка | 40 |
| 13 | 4342695 | Хомут трубки | 20 |
| 15 | 8120198 | Трубка | 2 |
| 16 | 8120202 | Трубка | 2 |
| 17 | 8120208 | Трубка | 1 |
| 18 | 8120259 | Трубка | 1 |
| 19 | 8120226 | Трубка | 1 |
| 20 | 8120260 | Трубка | 1 |
| 21 | 8120275 | Трубка | 1 |
| 22 | 8120273 | Трубка | 1 |
| 29 | 8120319 | Трубка | 1 |
| 30 | 8120320 | Трубка | 1 |
| 31 | 8120321 | Трубка | 1 |
| 32 | 8120344 | Трубка | 1 |
| 33 | 8120349 | Блок | 2 |
| 34 | 8117874 | Кронштейн | 2 |
| 35 | 4334364 | Хомут трубки | 4 |
| 37 | J271290 | Болт с шайбой | 4 |
| 37A | J901290 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 41 | 4645253 | Хомут | 12 |
| 42 | J901240 | Болт | 4 |
| 43 | A590112 | Плоская шайба | 4 |
| 44 | A590912 | Пружинная шайба | 4 |
| 47 | 4508805 | Уплотнительное кольцо | 14 |
| 48 | 4089703 | Разъёмный фланец | 20 |
| 49 | M341445 | Болт с внутренним шестигранником | 56 |
| 50 | 4091297 | Крышка | 4 |
| 51 | 4510169 | Уплотнительное кольцо | 22 |
| 52 | M341650 | Болт с внутренним шестигранником | 90 |
| 54 | 4641054 | Запорный клапан | 4 |
| 55 | 4092534 | Пробка | 4 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 57 | 8116347 | Трубка | 1 |
| 58 | 8116353 | Трубка | 1 |
| 59 | 8116348 | Трубка | 1 |
| 60 | 8116346 | Трубка | 1 |
| 62 | 4644576 | Шланг | 2 |
| 63 | 4708633 | Шланг | 2 |
| 65 | 3117803 | Кронштейн | 2 |
| 66 | J901640 | Болт | 8 |
| 67 | A590916 | Пружинная шайба | 8 |
| 69 | 4641366 | Хомут трубки | 8 |
| 70 | J271200 | Болт с шайбой | 8 |
| 70A | J901200 | Болт | 1 |
| 70B | J222012 | Шайба | 1 |
| 71 | J271240 | Болт с шайбой | 4 |
| 71A | J901240 | Болт | 1 |
| 71B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
