Обратные трубопроводы (стрела) — HITACHI TL1100-3

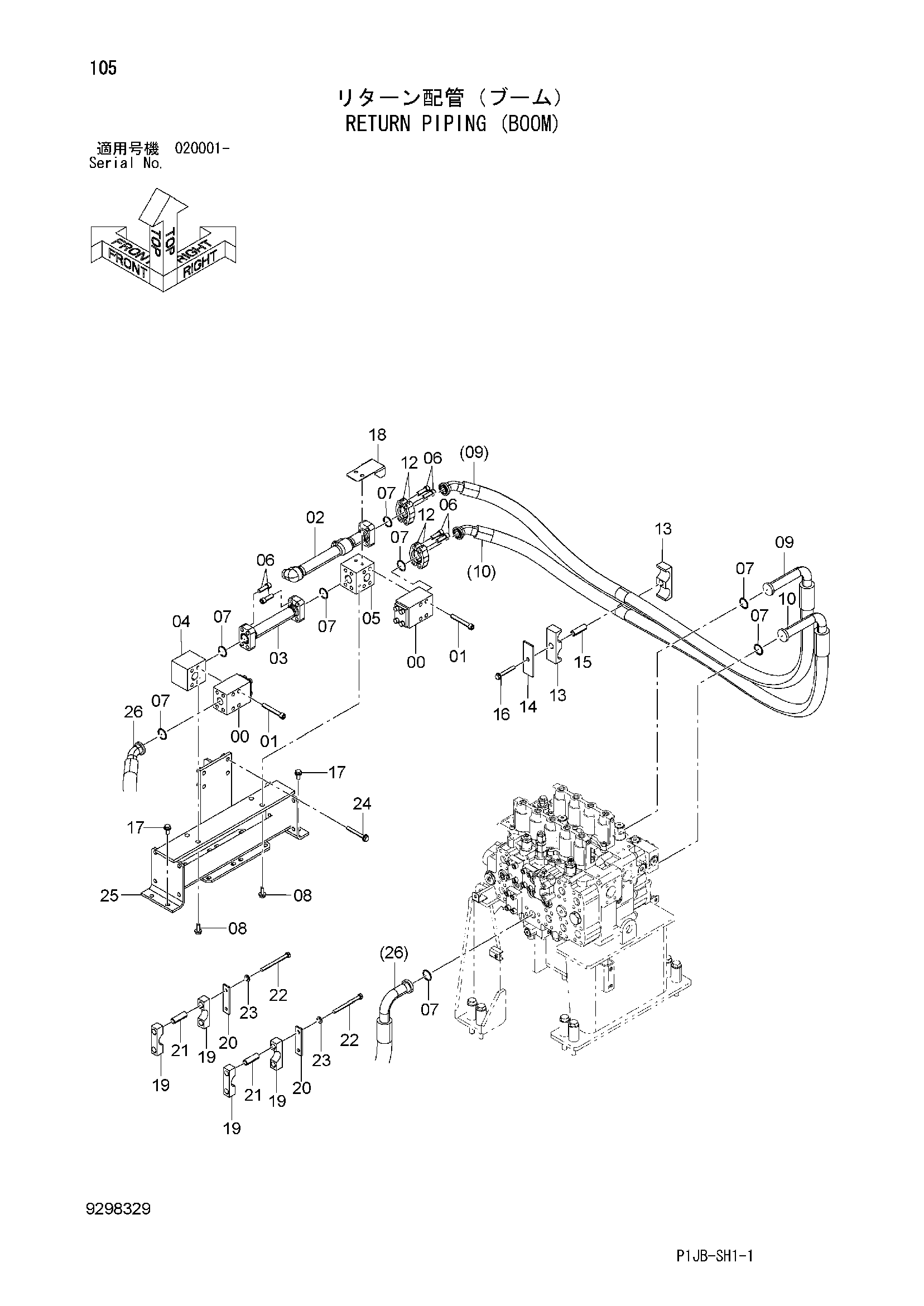

Заводская схема «Обратные трубопроводы (стрела)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4613593 | Клапан словретур | 2 |
| 01 | M341400 | Болт с внутренним шестигранником | 8 |
| 02 | 8109867 | Трубка | 1 |
| 03 | 8083276 | Трубка | 1 |
| 04 | 3101025 | Блок | 1 |
| 05 | 2054486 | Блок | 1 |
| 06 | M341445 | Болт с внутренним шестигранником | 16 |
| 07 | 4508805 | Уплотнительное кольцо | 8 |
| 08 | J271235 | Болт с шайбой | 4 |
| 08A | J901235 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | 4694352 | Шланг | 1 |
| 10 | 4694353 | Шланг | 1 |
| 12 | 4089703 | Разъёмный фланец | 4 |
| 13 | 4215878 | Хомут шланга | 2 |
| 14 | 4215880 | Пластина | 1 |
| 15 | 4215879 | Проставка | 1 |
| 16 | J271290 | Болт с шайбой | 1 |
| 16A | J901290 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | J271230 | Болт с шайбой | 4 |
| 17A | J901230 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | 8109932 | Крышка | 1 |
| 19 | 4207036 | Хомут | 4 |
| 20 | 4207038 | Пластина | 2 |
| 21 | 4207037 | Проставка | 4 |
| 22 | J901208 | Болт | 4 |
| 23 | J222012 | Шайба | 4 |
| 24 | J271200 | Болт с шайбой | 4 |
| 24A | J901200 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | 7052821 | Кронштейн | 1 |
| 26 | 4694341 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
