Ограничитель (генератор дверь) — HITACHI TL1100-3

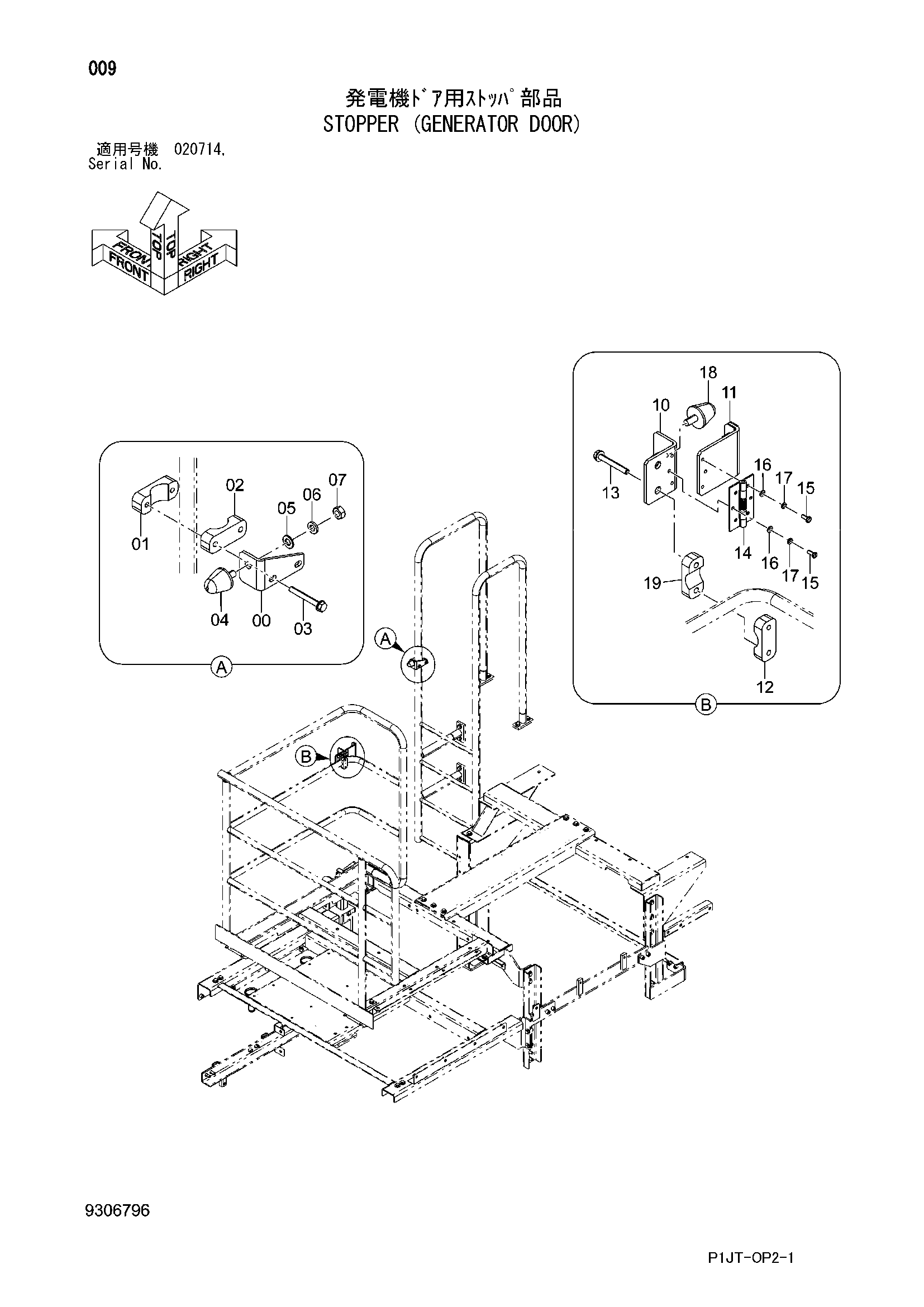

Заводская схема «Ограничитель (генератор дверь)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4701880 | Кронштейн | 1 |
| 01 | 4706094 | Хомут | 1 |
| 02 | 4706093 | Хомут | 1 |
| 03 | J260865 | Болт с шайбой | 2 |
| 03A | J900865 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 04 | 4304827 | Ограничитель резиновый | 1 |
| 05 | A590110 | Плоская шайба | 1 |
| 06 | A590910 | Пружинная шайба | 1 |
| 07 | J950010 | Гайка | 1 |
| 10 | 9771104 | Кронштейн | 1 |
| 11 | 9771106 | Кронштейн | 1 |
| 12 | 4706092 | Хомут | 1 |
| 13 | J260860 | Болт с шайбой | 2 |
| 13A | J900860 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 14 | 4695665 | Петля | 1 |
| 15 | M430513 | Винт | 6 |
| 16 | A590105 | Плоская шайба | 6 |
| 17 | A590905 | Пружинная шайба | 6 |
| 18 | 4371411 | Ограничитель резиновый | 1 |
| 19 | 4706091 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
