Крышка двигателя — HITACHI TL1100-3

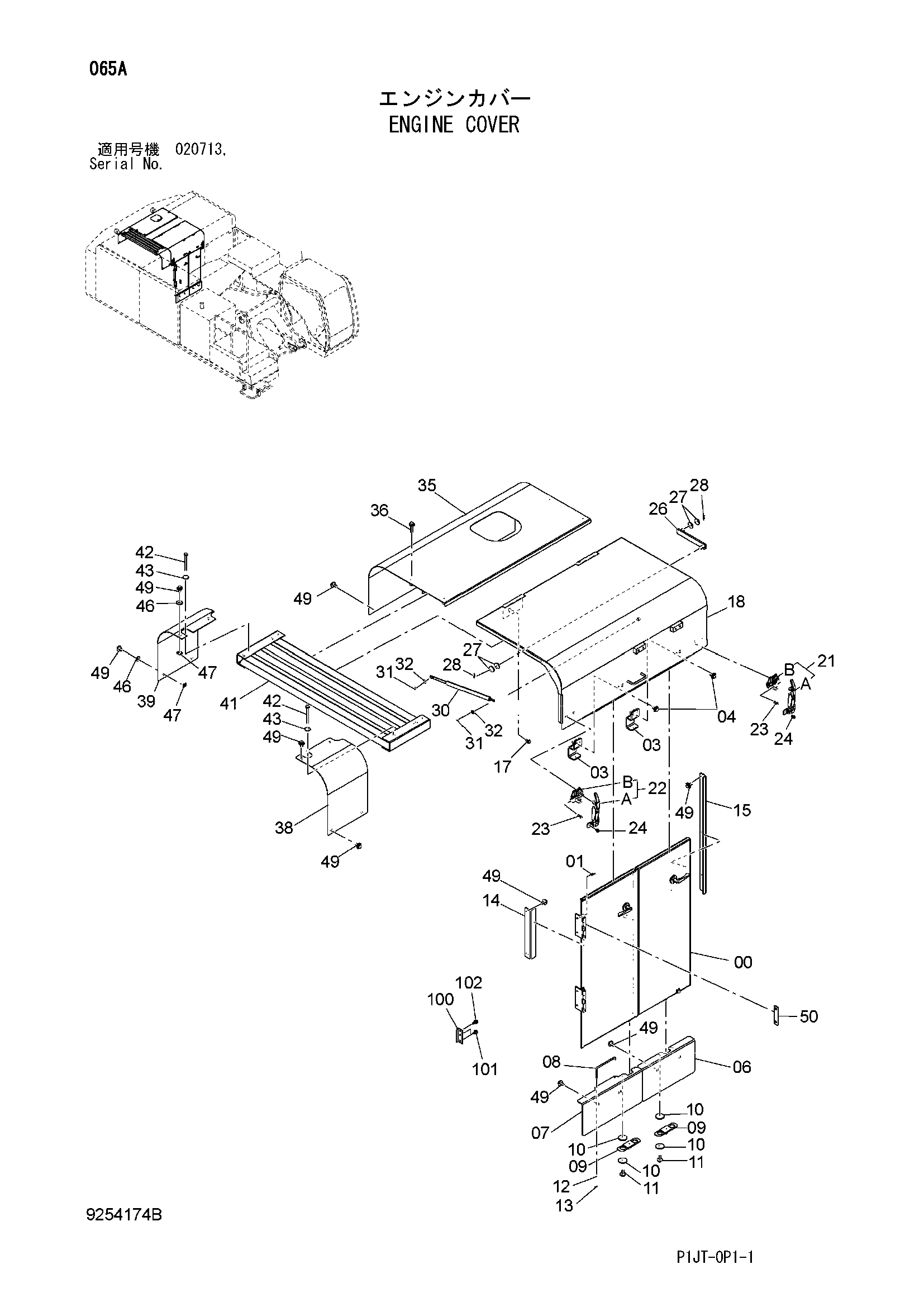

Заводская схема «Крышка двигателя» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9253383 | Дверь (крышка двигателя) | 1 |
| 01 | J260825 | Болт с шайбой | 4 |
| 01A | J900825 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 03 | 8101624 | Ограничитель | 2 |
| 04 | J281230 | Болт с шайбой | 4 |
| 04A | J901230 | Болт | 1 |
| 04B | 4249324 | Шайба | 1 |
| 06 | 7049113 | Крышка | 1 |
| 07 | 7049185 | Крышка | 1 |
| 08 | 4642061 | Стойка | 1 |
| 09 | 9764871 | Замок | 2 |
| 10 | 4090200 | Шайба | 8 |
| 11 | J281235 | Болт с шайбой | 4 |
| 11A | J901235 | Болт | 1 |
| 11B | 4249324 | Шайба | 1 |
| 12 | A590108 | Плоская шайба | 1 |
| 13 | 4022697 | Стопорный палец | 1 |
| 14 | 4641928 | Пластина | 1 |
| 15 | 3106182 | Пластина | 1 |
| 17 | J271030 | Болт с шайбой | 6 |
| 17A | J901030 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 4712289 | Крышка | 1 |
| 21 | 4361438 | Защёлка | 1 |
| 21A | 3074568 | Защёлка | 1 |
| 21B | 3021131 | Анкхор | 1 |
| 22 | 4231750 | Защёлка | 1 |
| 22A | 3044290 | Защёлка | 1 |
| 22B | 3021131 | Анкхор | 1 |
| 23 | J260825 | Болт с шайбой | 4 |
| 23A | J900825 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 24 | J460820 | Винт с шайбой | 4 |
| 26 | 9764980 | Стойка | 1 |
| 27 | 4087197 | Шайба | 4 |
| 28 | 4022701 | Стопорный палец | 2 |
| 30 | 4344047 | Гидроцилиндр | 1 |
| 31 | 4022697 | Стопорный палец | 2 |
| 32 | A590108 | Плоская шайба | 2 |
| 35 | 7049147 | Крышка | 1 |
| 36 | J281260 | Болт с шайбой | 4 |
| 36A | J901260 | Болт | 1 |
| 36B | 4249324 | Шайба | 1 |
| 38 | 3106074 | Крышка | 1 |
| 39 | 3106075 | Крышка | 1 |
| 41 | 7049010 | Воздуховод | 1 |
| 42 | J901202 | Болт | 4 |
| 43 | 4249324 | Шайба | 4 |
| 46 | 4338575 | Плоская шайба | 4 |
| 47 | 4660870 | Регулировочная шайба 4.5mm | 2 |
| 49 | J281230 | Болт с шайбой | 21 |
| 49A | J901230 | Болт | 1 |
| 49B | 4249324 | Шайба | 1 |
| 50 | 4666127 | Регулировочная шайба | 1 |
| 100 | 8119249 | Кронштейн | 1 |
| 101 | J271230 | Болт с шайбой | 2 |
| 101A | J901230 | Болт | 1 |
| 101B | J222012 | Шайба | 1 |
| 102 | 4294508 | Ограничитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
