Подъём устройство (доубле-линк скольжение кабина) — HITACHI TL1100-3

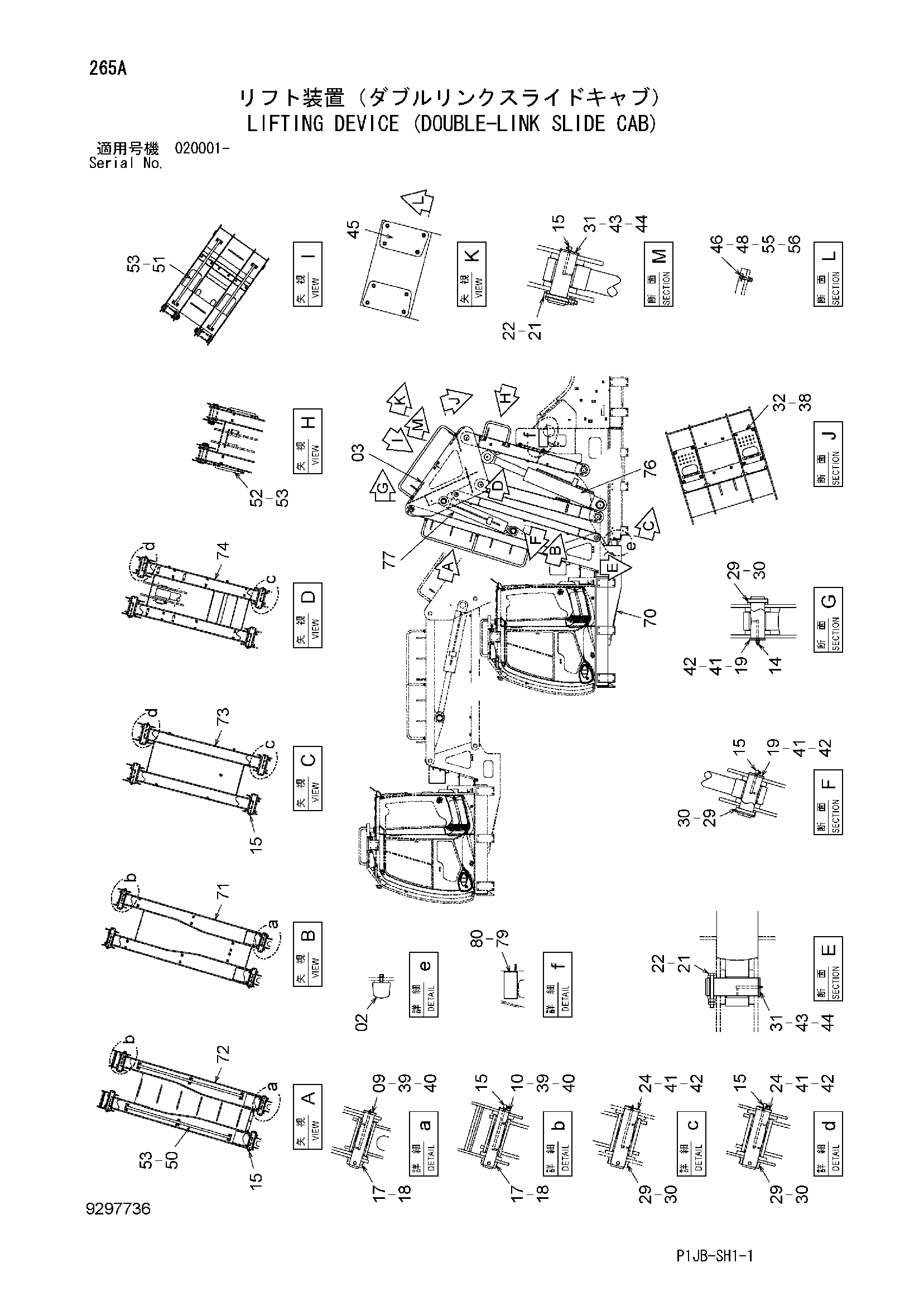

Заводская схема «Подъём устройство (доубле-линк скольжение кабина)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4632141 | Ограничитель | 2 |
| 03 | 6023318 | Рама | 1 |
| 09 | 3093908 | Палец | 4 |
| 10 | 3093909 | Палец | 4 |
| 14 | 4154651 | Адаптер | 1 |
| 15 | 4154656 | Угловой штуцер | 20 |
| 17 | 4065689 | Палец | 8 |
| 18 | 4065688 | Кольцо | 8 |
| 19 | 3104077 | Палец | 2 |
| 21 | J932013 | Болт | 2 |
| 22 | J951020 | Гайка | 4 |
| 24 | 3104078 | Палец | 8 |
| 29 | 4098713 | Палец | 10 |
| 30 | 4098712 | Кольцо | 10 |
| 31 | 3104087 | Палец | 2 |
| 32 | 8116269 | Кронштейн | 2 |
| 38 | J281025 | Болт с шайбой | 8 |
| 38A | J901025 | Болт | 1 |
| 38B | 4486055 | Шайба | 1 |
| 39 | 4366694 | Упорная пластина 1.0mm | 24 |
| 40 | 4367411 | Упорная пластина 2.0mm | 16 |
| 41 | 4361179 | Упорная пластина 1.0mm | 20 |
| 42 | 4361604 | Упорная пластина 2.0mm | 10 |
| 43 | 4361813 | Упорная пластина 1.0mm | 4 |
| 44 | 4361814 | Упорная пластина 2.0mm | 2 |
| 45 | 4336252 | Резиновая прокладка | 2 |
| 46 | 4336250 | Проставка | 8 |
| 48 | J950012 | Гайка | 16 |
| 50 | 8098787 | Поручень | 2 |
| 51 | 8098792 | Поручень | 2 |
| 52 | 8103259 | Поручень | 2 |
| 53 | J271230 | Болт с шайбой | 28 |
| 53A | J901230 | Болт | 1 |
| 53B | J222012 | Шайба | 1 |
| 55 | M261260 | Болт | 8 |
| 56 | J222012 | Шайба | 8 |
| 70 | 9297305 | Платформа | 1 |
| 71 | 9261895 | Тяга | 1 |
| 72 | 9261896 | Тяга | 1 |
| 73 | 9261897 | Тяга | 1 |
| 74 | 9295885 | Тяга | 1 |
| 76 | 4640155 | Гидроцилиндр | 1 |
| 77 | 4640156 | Гидроцилиндр | 1 |
| 79 | 2057701 | Информационная табличка | 1 |
| 80 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
