Пилотные гидролинии (8) — HITACHI TL1100-3

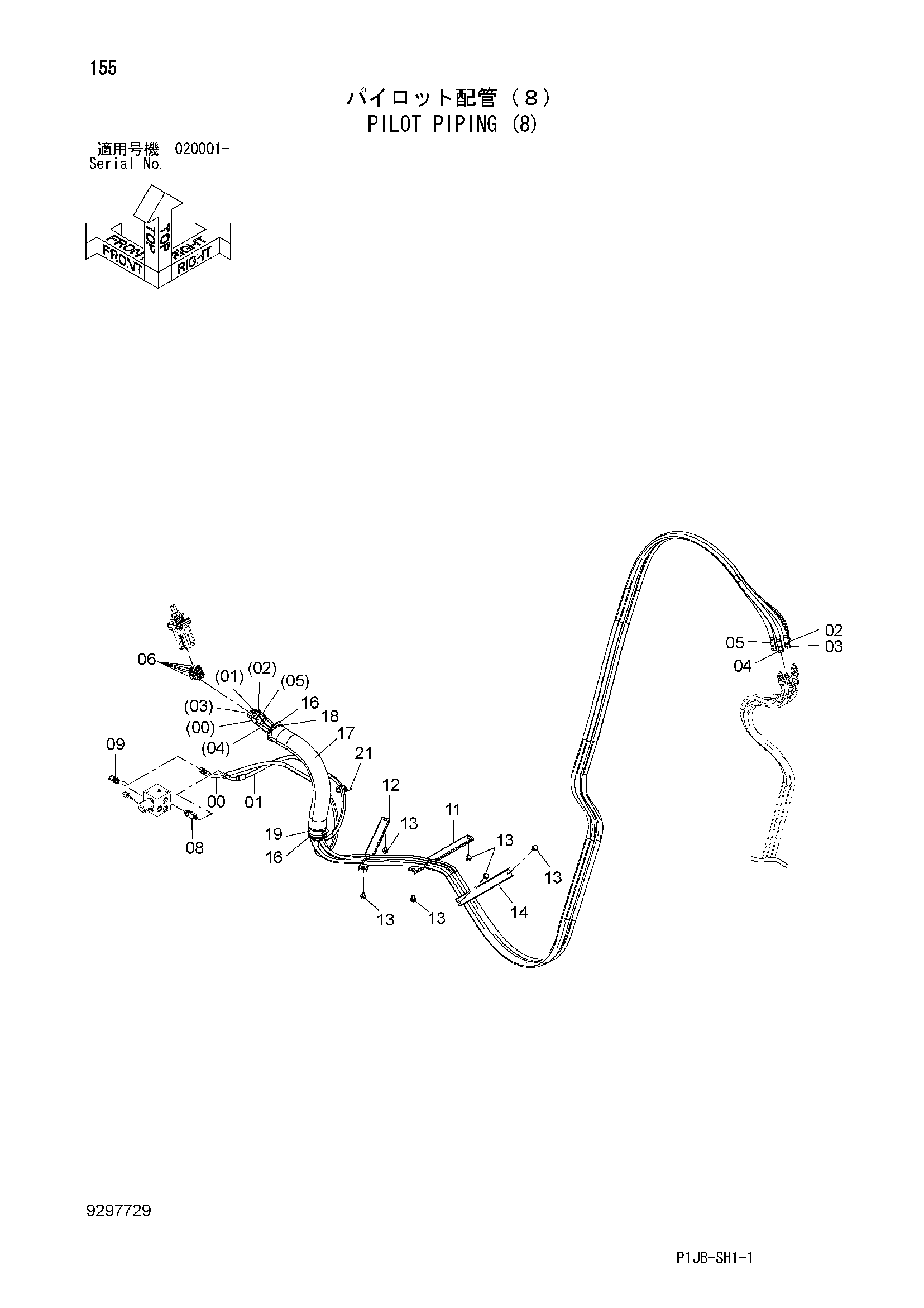

Заводская схема «Пилотные гидролинии (8)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4635254 | Шланг | 1 |
| 01 | 4693969 | Шланг | 1 |
| 02 | 9297952 | Шланг в сборе | 1 |
| 02A | 4693970 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 10 |
| 03 | 9297953 | Шланг в сборе | 1 |
| 03A | 4693971 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 10 |
| 04 | 9297954 | Шланг в сборе | 1 |
| 04A | 4693972 | Шланг | 1 |
| 04B | 4327293 | Защитный кожух | 10 |
| 05 | 9297955 | Шланг в сборе | 1 |
| 05A | 4693973 | Шланг | 1 |
| 05B | 4327293 | Защитный кожух | 10 |
| 06 | A852223 | Угловой штуцер | 6 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852433 | Тройник | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852333 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4425177 | Хомут шланга | 1 |
| 12 | 4474337 | Хомут шланга | 1 |
| 13 | J271020 | Болт с шайбой | 6 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 4341877 | Хомут шланга | 1 |
| 16 | 3079728 | Втулка | 2 |
| 17 | 4629782 | Шланг | 1 |
| 18 | 4121859 | Ленточный зажим | 1 |
| 19 | 4351774 | Хомут провод | 1 |
| 21 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
