Гидрораспределитель (4/4) — HITACHI TL1100-3

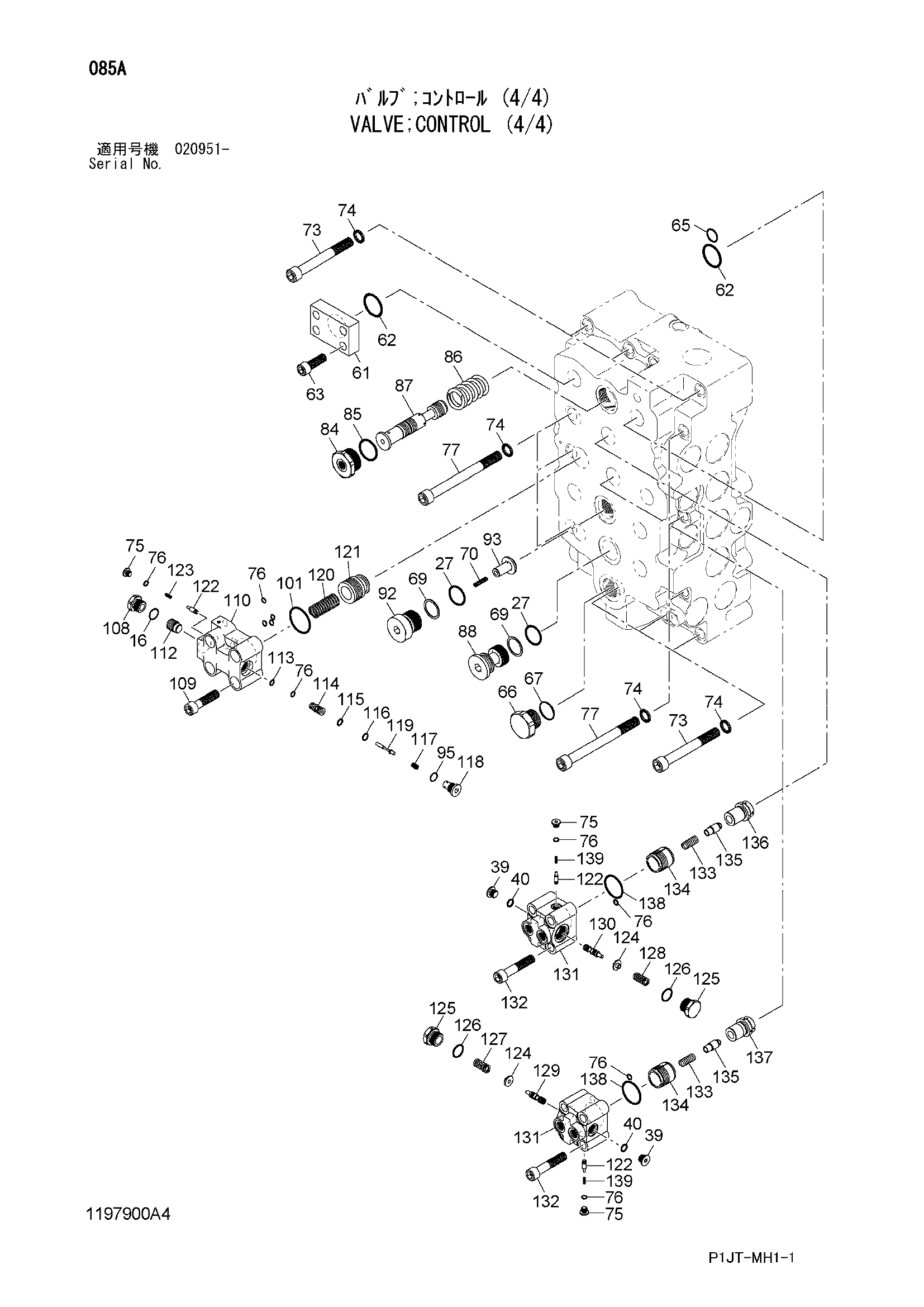

Заводская схема «Гидрораспределитель (4/4)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4692202 | Гидрораспределитель (4/4) | 1 | |
| 16 | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4088425 | Уплотнительное кольцо | 2 |
| 39 | 0622810 | Колпачок | 2 |
| 40 | 957366 | Уплотнительное кольцо | 2 |
| 61 | 0622858 | Фланец | 1 |
| 62 | 0197011 | Уплотнительное кольцо | 2 |
| 63 | M341445 | Болт с внутренним шестигранником | 4 |
| 65 | 4509181 | Уплотнительное кольцо | 1 |
| 66 | 0818102 | Колпачок | 1 |
| 67 | 0624703 | Уплотнительное кольцо | 1 |
| 69 | 0223104 | Опорное кольцо | 2 |
| 70 | 0622827 | Пружина | 1 |
| 73 | 0101511 | Болт с внутренним шестигранником | 6 |
| 74 | 0189908 | Шайба | 12 |
| 75 | 0838001 | Колпачок | 3 |
| 76 | 0838002 | Уплотнительное кольцо | 9 |
| 77 | 0979221 | Болт с внутренним шестигранником | 6 |
| 84 | 0979223 | Колпачок | 1 |
| 85 | 0979224 | Уплотнительное кольцо | 1 |
| 86 | 0979225 | Пружина | 1 |
| 87 | 0979226 | Золотник | 1 |
| 88 | 0876801 | Колпачок | 1 |
| 92 | 0703701 | Колпачок | 1 |
| 93 | 0705401 | Проверка | 1 |
| 95 | 4509180 | Уплотнительное кольцо | 1 |
| 101 | 0979231 | Уплотнительное кольцо | 1 |
| 108 | 0810709 | Колпачок | 1 |
| 109 | 0979234 | Болт с внутренним шестигранником | 4 |
| 110 | 0979235 | Крышка | 1 |
| 112 | 0979237 | Поршень | 1 |
| 113 | 0979238 | Опорное кольцо | 1 |
| 114 | 0979239 | Втулка | 1 |
| 115 | 0979240 | Опорное кольцо | 1 |
| 116 | 4506320 | Уплотнительное кольцо | 1 |
| 117 | 0979241 | Пружина | 1 |
| 118 | 0979242 | Колпачок | 1 |
| 119 | 0979243 | Тарельчатый клапан | 1 |
| 120 | 0622856 | Пружина | 1 |
| 121 | 0622855 | Тарельчатый клапан | 1 |
| 122 | 0979244 | Проверка | 3 |
| 123 | 0810719 | Пружина | 1 |
| 124 | 0979245 | Направляющая | 2 |
| 125 | 0979246 | Колпачок | 2 |
| 126 | 985099 | Уплотнительное кольцо | 2 |
| 127 | 0979247 | Пружина | 1 |
| 128 | 0979248 | Пружина | 1 |
| 129 | 0979249 | Золотник | 1 |
| 130 | 0979250 | Золотник | 1 |
| 131 | 0979251 | Крышка | 2 |
| 132 | 0979252 | Болт с внутренним шестигранником | 8 |
| 133 | 0979253 | Пружина | 2 |
| 134 | 0979254 | Поршень | 2 |
| 135 | 0686908 | Проверка | 2 |
| 136 | 0979255 | Тарельчатый клапан | 1 |
| 137 | 0979256 | Тарельчатый клапан | 1 |
| 138 | A811040 | Уплотнительное кольцо | 2 |
| 139 | 0979257 | Пружина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
