Электрооборудование (3) — HITACHI TL1100-3

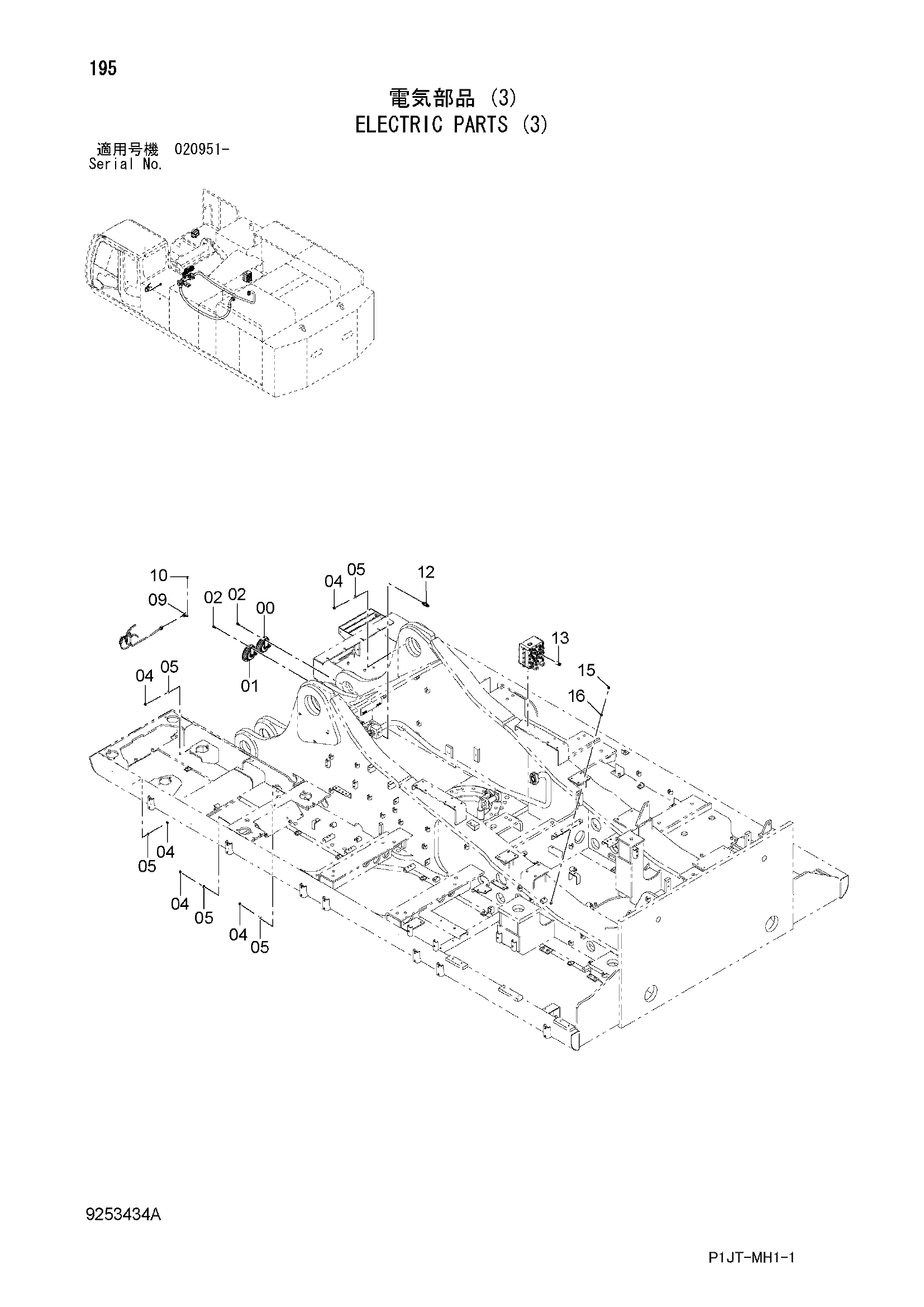

Заводская схема «Электрооборудование (3)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4449757 | Звуковой сигнал | 1 |
| 01 | 4449758 | Звуковой сигнал | 1 |
| 02 | J260825 | Болт с шайбой | 4 |
| 02A | J900825 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 04 | J950010 | Гайка | 6 |
| 05 | A590110 | Плоская шайба | 6 |
| 09 | 4651944 | Датчик давления | 1 |
| 10 | J460520 | Винт с шайбой | 2 |
| 12 | 4436271 | Датчик давления | 1 |
| 12A | 4365826 | Уплотнительное кольцо | 1 |
| 13 | 4436535 | Датчик давления | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 15 | J950012 | Гайка | 1 |
| 16 | A590112 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
