Электрооборудование (кабина) — HITACHI TL1100-3

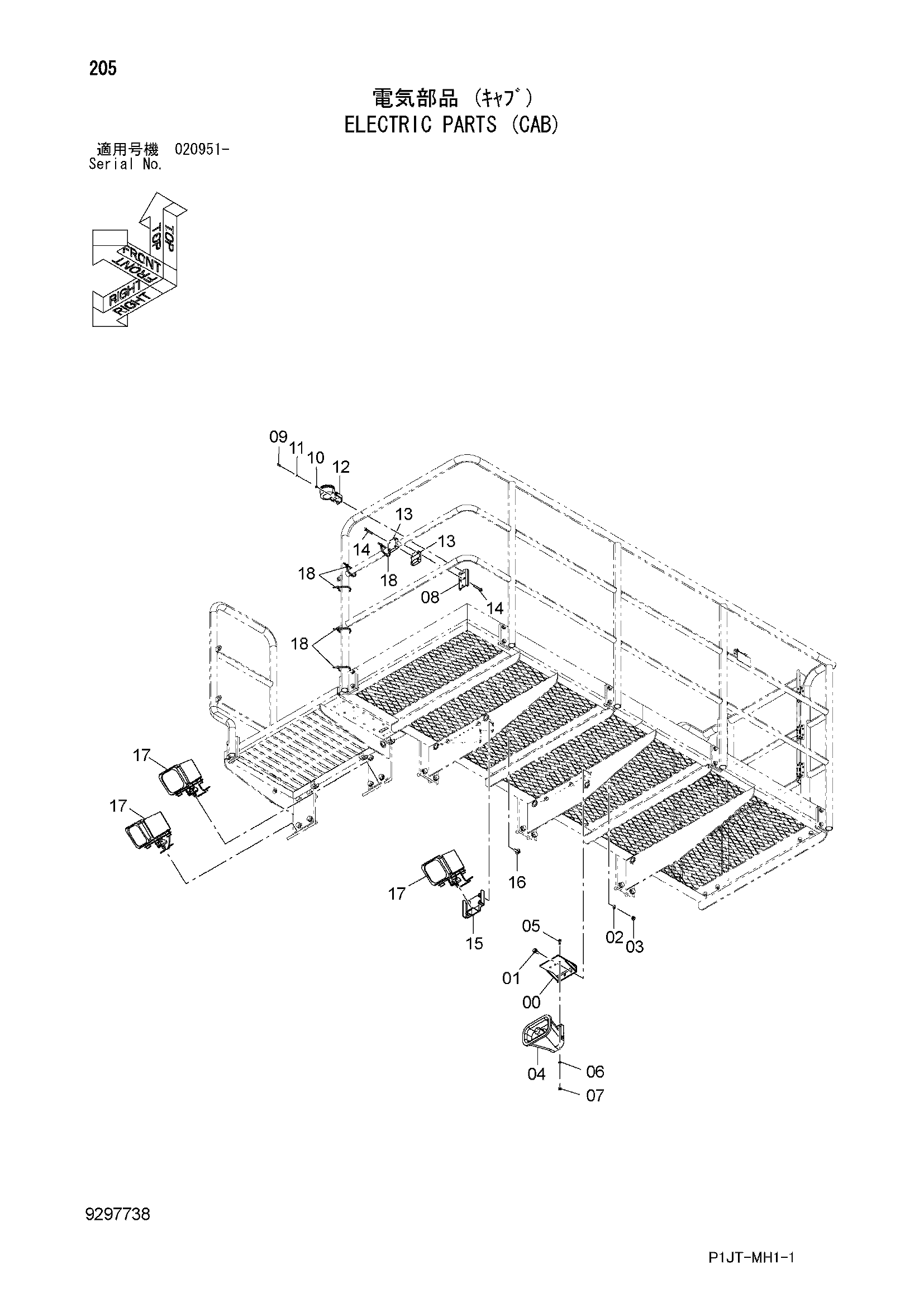

Заводская схема «Электрооборудование (кабина)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8100962 | Кронштейн | 1 |
| 01 | J271230 | Болт с шайбой | 2 |
| 01A | J901230 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | A590912 | Пружинная шайба | 2 |
| 03 | J950012 | Гайка | 2 |
| 04 | 4378115 | Динамик | 1 |
| 05 | J900820 | Болт | 3 |
| 06 | A590908 | Пружинная шайба | 3 |
| 07 | M500807 | Гайка | 3 |
| 08 | 8116626 | Кронштейн | 1 |
| 09 | J900620 | Болт | 3 |
| 10 | A590106 | Плоская шайба | 3 |
| 11 | A590906 | Пружинная шайба | 3 |
| 12 | 4697554 | Фонарь воркинг | 1 |
| 13 | 4376895 | Хомут | 2 |
| 14 | J260860 | Болт с шайбой | 4 |
| 14A | J900860 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 15 | 8116627 | Кронштейн | 1 |
| 16 | J281235 | Болт с шайбой | 4 |
| 16A | J901235 | Болт | 1 |
| 16B | 4249324 | Шайба | 1 |
| 17 | 4615482 | Фонарь воркинг | 3 |
| 18 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
