Кондиционер. детали (каб-линк) — HITACHI TL1100-3

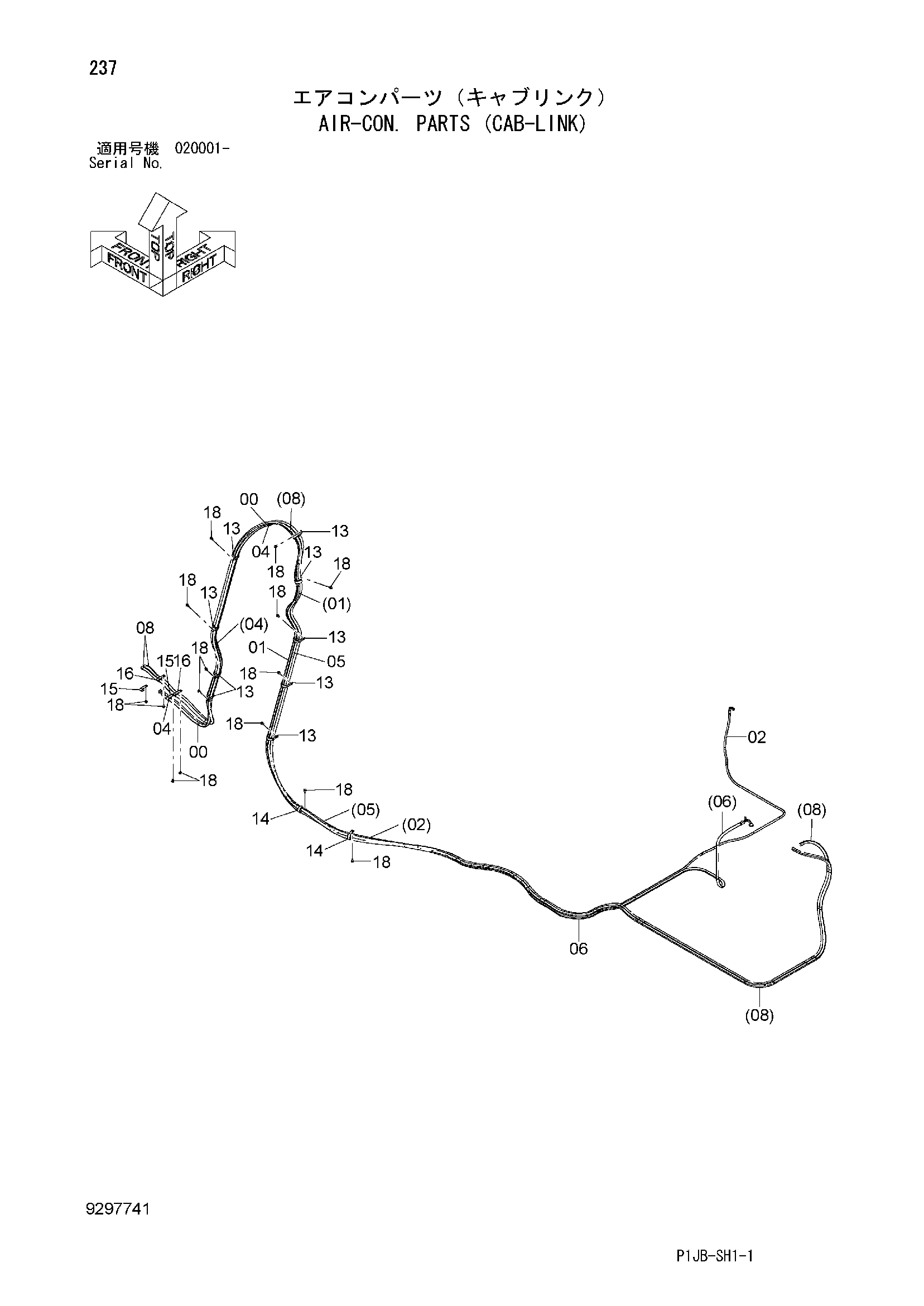

Заводская схема «Кондиционер. детали (каб-линк)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4661742 | Шланг | 2 |
| 01 | 4670549 | Шланг | 1 |
| 02 | 4670390 | Шланг радиатора | 1 |
| 04 | 4661745 | Шланг | 2 |
| 05 | 4670547 | Шланг | 1 |
| 06 | 4670389 | Шланг радиатора | 1 |
| 08 | 4333418 | Водяной шланг | 2 |
| 10 | 4347396 | Соединение трубка | 4 |
| 11 | 4514699 | Хомут шланга | 8 |
| 13 | 4193816 | Зажим | 9 |
| 14 | 4190265 | Зажим | 2 |
| 15 | 4190266 | Зажим | 2 |
| 16 | 4192034 | Зажим | 2 |
| 18 | J271025 | Болт с шайбой | 15 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 4327294 | Защитный кожух | 50 |
| 22 | 4055312 | Ленточный зажим | 40 |
| 24 | 4155962 | Резиновая прокладка | 20 |
| 25 | 4121859 | Ленточный зажим | 40 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
