Стрела 10.7m(TWO гидроцилиндр тип) — HITACHI TL1100-3

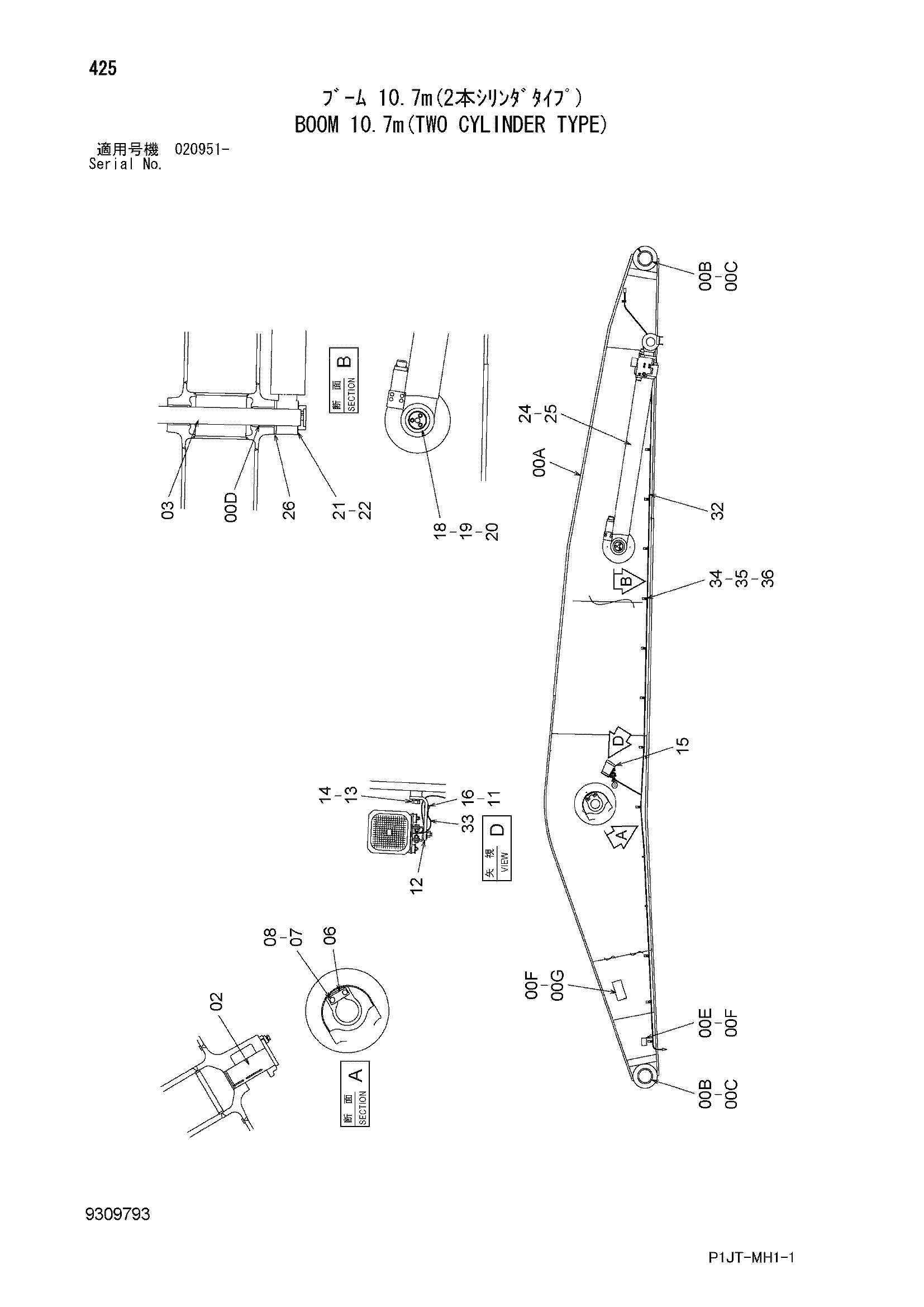

Заводская схема «Стрела 10.7m(TWO гидроцилиндр тип)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9309792 | Стрела в сборе | 1 |
| 00A | 5012643 | Стрела | 1 |
| 00B | 4638802 | Втулка | 4 |
| 00C | 4258580 | Пылезащитное уплотнение | 4 |
| OOD | 3117304 | Втулка | 2 |
| 00F | M492564 | Приводной винт | 8 |
| 00G | 2058565 | Информационная табличка | 1 |
| 02 | 8099730 | Палец | 2 |
| 03 | 3117281 | Палец | 1 |
| 06 | 4122729 | Пластина | 2 |
| 07 | J912045 | Болт | 4 |
| 08 | A590920 | Пружинная шайба | 4 |
| 11 | A590906 | Пружинная шайба | 2 |
| 12 | 4653839 | Кронштейн | 2 |
| 13 | J901425 | Болт | 2 |
| 14 | A590914 | Пружинная шайба | 2 |
| 15 | 4615482 | Фонарь воркинг | 2 |
| 16 | M430610 | Винт | 2 |
| 18 | 4393378 | Ограничитель | 2 |
| 19 | J241645 | Болт | 6 |
| 20 | A590916 | Пружинная шайба | 6 |
| 21 | 4134372 | Регулировочная шайба 1.0mm | 2 |
| 22 | 4134373 | Регулировочная шайба 1.6mm | 2 |
| 24 | 4623224 | Гидроцилиндр рукояти (правый) | 1 |
| 25 | 4704836 | Гидроцилиндр рукояти (левый) | 1 |
| 26 | 4708312 | Проставка | 2 |
| 32 | 4633107 | Жгут проводов | 2 |
| 33 | 4271788 | Жгут проводов | 2 |
| 34 | 4190271 | Зажим | 30 |
| 35 | J901016 | Болт | 30 |
| 36 | A590910 | Пружинная шайба | 30 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
