Масляный радиатор детали — HITACHI TL1100-3

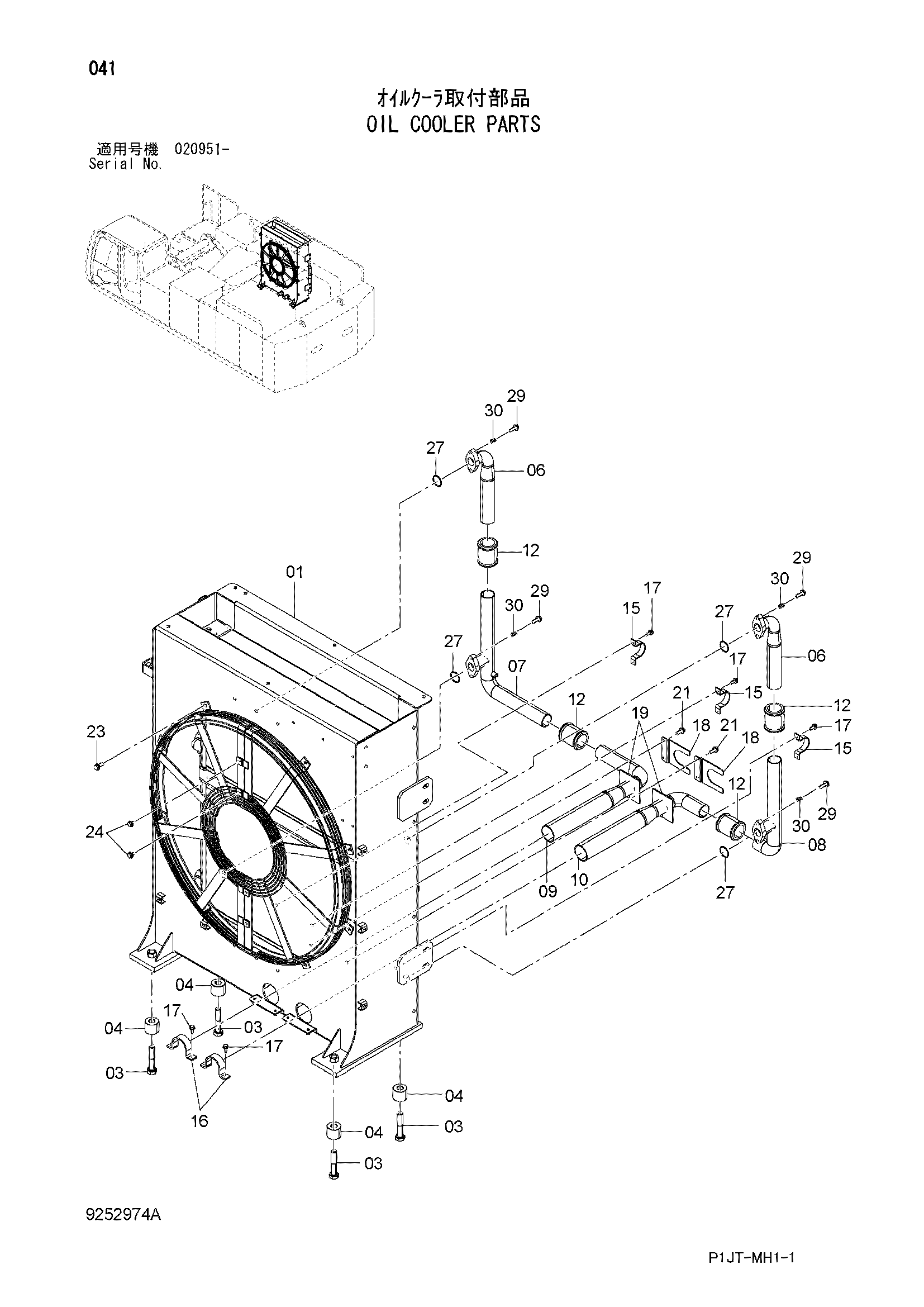

Заводская схема «Масляный радиатор детали» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9252940 | Масляный радиатор | 1 |
| 03 | J932404 | Болт | 4 |
| 04 | 4404224 | Проставка | 4 |
| 06 | 8101559 | Трубка | 2 |
| 07 | 8101567 | Трубка | 1 |
| 08 | 8101569 | Трубка | 1 |
| 09 | 8101570 | Трубка | 1 |
| 10 | 8101568 | Трубка | 1 |
| 12 | 4067833 | Муфта | 4 |
| 12A | 4196261 | Уплотнение кольцо | 2 |
| 15 | 4053865 | Хомут трубки | 3 |
| 16 | 4000909 | Хомут трубки | 2 |
| 17 | J271030 | Болт с шайбой | 10 |
| 17A | J901030 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 4640571 | Крышка | 2 |
| 19 | 4640309 | Резиновая прокладка | 2 |
| 21 | J271235 | Болт с шайбой | 4 |
| 21A | J901235 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 23 | J271235 | Болт с шайбой | 8 |
| 23A | J901235 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 24 | J271220 | Болт с шайбой | 4 |
| 24A | J901220 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 27 | 985096 | Уплотнительное кольцо | 4 |
| 29 | J901240 | Болт | 8 |
| 30 | A590912 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
