Топливные трубопроводы — HITACHI TL1100-3

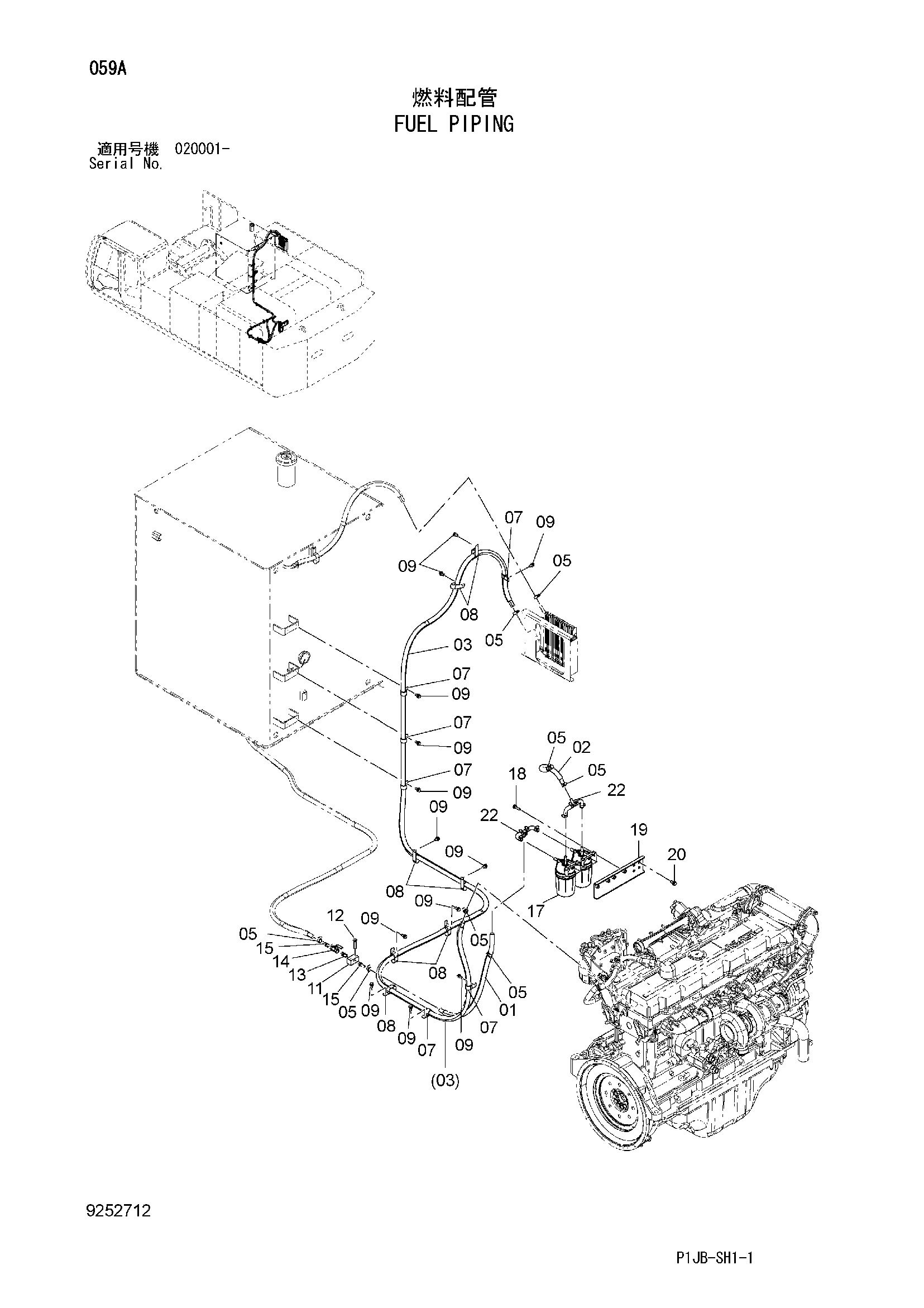

Заводская схема «Топливные трубопроводы» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9264818 | Топливный шланг | 1 |
| 01A | 4655538 | Топливный шланг | 1 |
| 01B | 4657328 | Трубка | 1 |
| 02 | 9264819 | Топливный шланг | 1 |
| 02A | 4655540 | Топливный шланг | 1 |
| 02B | 4657329 | Трубка | 1 |
| 03 | 9264820 | Топливный шланг | 1 |
| 03A | 4657107 | Топливный шланг | 1 |
| 03B | 4657330 | Трубка | 1 |
| 05 | 4514699 | Хомут шланга | 8 |
| 07 | 4192035 | Зажим | 5 |
| 08 | 4411911 | Зажим | 8 |
| 09 | J271025 | Болт с шайбой | 13 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | 4648394 | Блок | 1 |
| 12 | J271060 | Болт с шайбой | 2 |
| 12A | J901060 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 94-1702 | Адаптер | 1 |
| 14 | 4209782 | Шаровой клапан | 1 |
| 15 | 4649401 | Адаптер | 2 |
| 17 | 4679165 | Топливный фильтр | 2 |
| 17A | 4676385 | Топливный фильтр | 1 |
| 17B | 4683285 | Головка | 1 |
| 17C | 4653189 | Корпус фильтр (клеар) | 1 |
| 17D | 4653190 | Кольцо | 1 |
| 17E | 4653191 | Пробка воздушный | 1 |
| 17F | 4653192 | Прокладка | 1 |
| 17G | 4653193 | Пробка дренажный | 1 |
| 17H | 4653194 | Прокладка (для дренажный) | 1 |
| 17I | 4653195 | Уплотнительное кольцо (для корпус) | 1 |
| 18 | J271045 | Болт с шайбой | 4 |
| 18A | J901045 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | 8112029 | Кронштейн | 1 |
| 20 | J271230 | Болт с шайбой | 2 |
| 20A | J901230 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | 4679166 | Угловой штуцер | 4 |
| 22 | 9768265 | Трубка | 2 |
| 23 | 4514699 | Хомут шланга | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
