Топливный бак (гусеница) — HITACHI TL1100-3

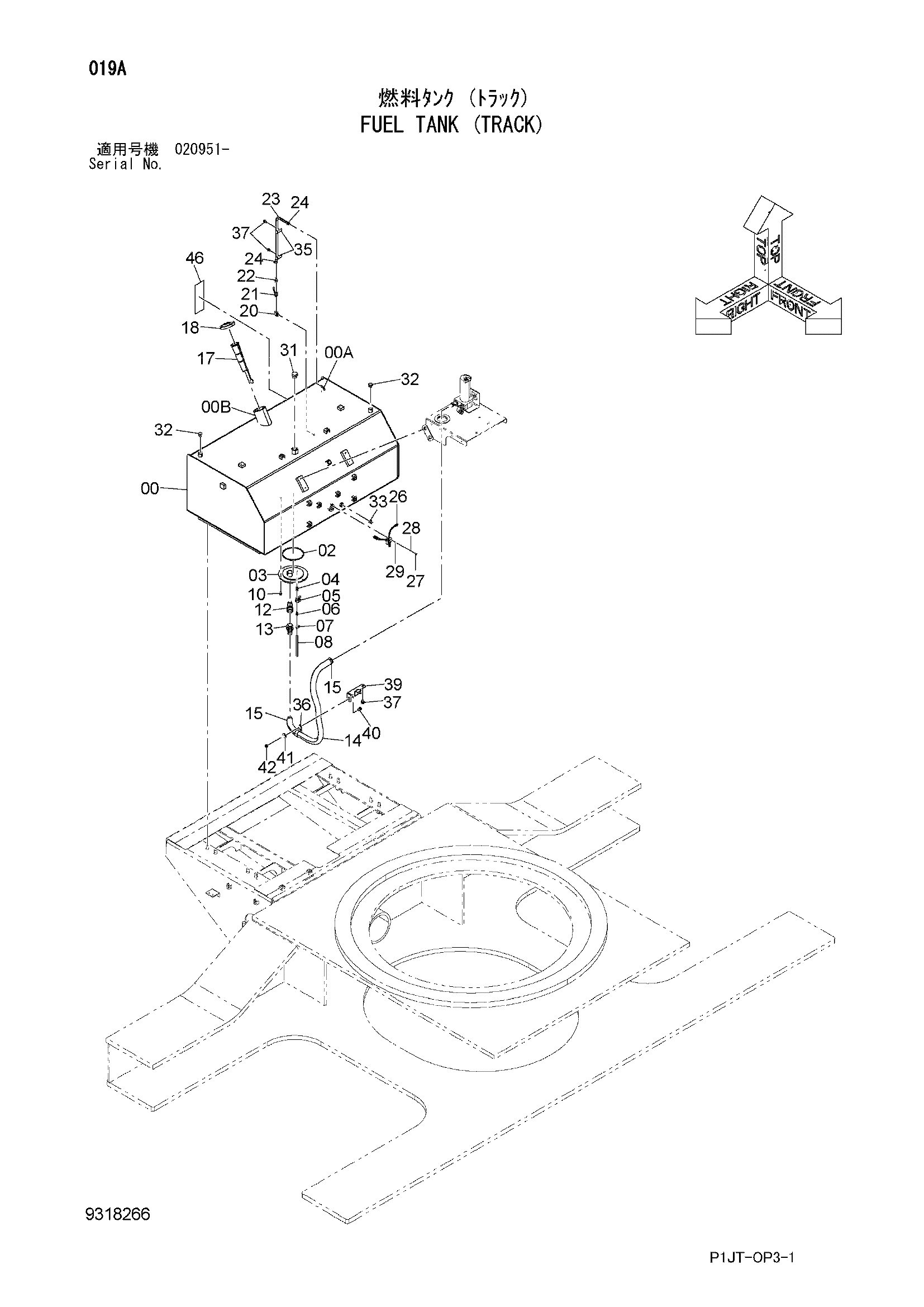

Заводская схема «Топливный бак (гусеница)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5013164 | Топливный бак | 1 |
| 00A | 4249777 | Трубка | 1 |
| 00B | 4121497 | Трубка | 1 |
| 02 | A810160 | Уплотнительное кольцо | 1 |
| 03 | 8123205 | Крышка | 1 |
| 04 | 94-1901 | Адаптер | 1 |
| 05 | 4374265 | Шаровой клапан | 1 |
| 06 | 4449362 | Адаптер | 1 |
| 07 | 4514700 | Зажим шланг | 1 |
| 08 | 4654132 | Топливный шланг | 1 |
| 10 | J271030 | Болт с шайбой | 6 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 4343963 | Соединение шланг | 1 |
| 13 | 4659280 | Соединение | 1 |
| 14 | 4717833 | Топливный шланг | 1 |
| 15 | 4011675 | Хомут шланга | 2 |
| 17 | 4372619 | Сетчатый фильтр | 1 |
| 18 | 4361638 | Колпачок | 1 |
| 18A | 4168820 | Манжета резиновый | 1 |
| 20 | 4421812 | Угловой штуцер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4713240 | Шаровой клапан | 1 |
| 22 | 4055650 | Адаптер | 1 |
| 23 | 4717858 | Топливный шланг | 1 |
| 24 | 4305469 | Хомут шланга | 2 |
| 26 | 4129941 | Выключатель уровень | 1 |
| 26A | 4141171 | Уплотнительное кольцо | 1 |
| 27 | M430513 | Винт | 3 |
| 28 | A590905 | Пружинная шайба | 3 |
| 29 | A590105 | Плоская шайба | 3 |
| 31 | A885008 | Пробка | 1 |
| 31A | 4506429 | Уплотнительное кольцо | 1 |
| 32 | A885004 | Пробка | 2 |
| 32A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | 4655968 | Пробка | 1 |
| 35 | 4190253 | Зажим | 2 |
| 36 | 4193848 | Зажим | 2 |
| 37 | J271025 | Болт с шайбой | 5 |
| 37A | J901025 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 39 | 4721887 | Кронштейн | 1 |
| 40 | J901025 | Болт | 1 |
| 41 | J217083 | Шайба | 2 |
| 42 | J950010 | Гайка | 1 |
| 46 | 3120737 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
