Поручень (боковой ступень) — HITACHI TL1100-3

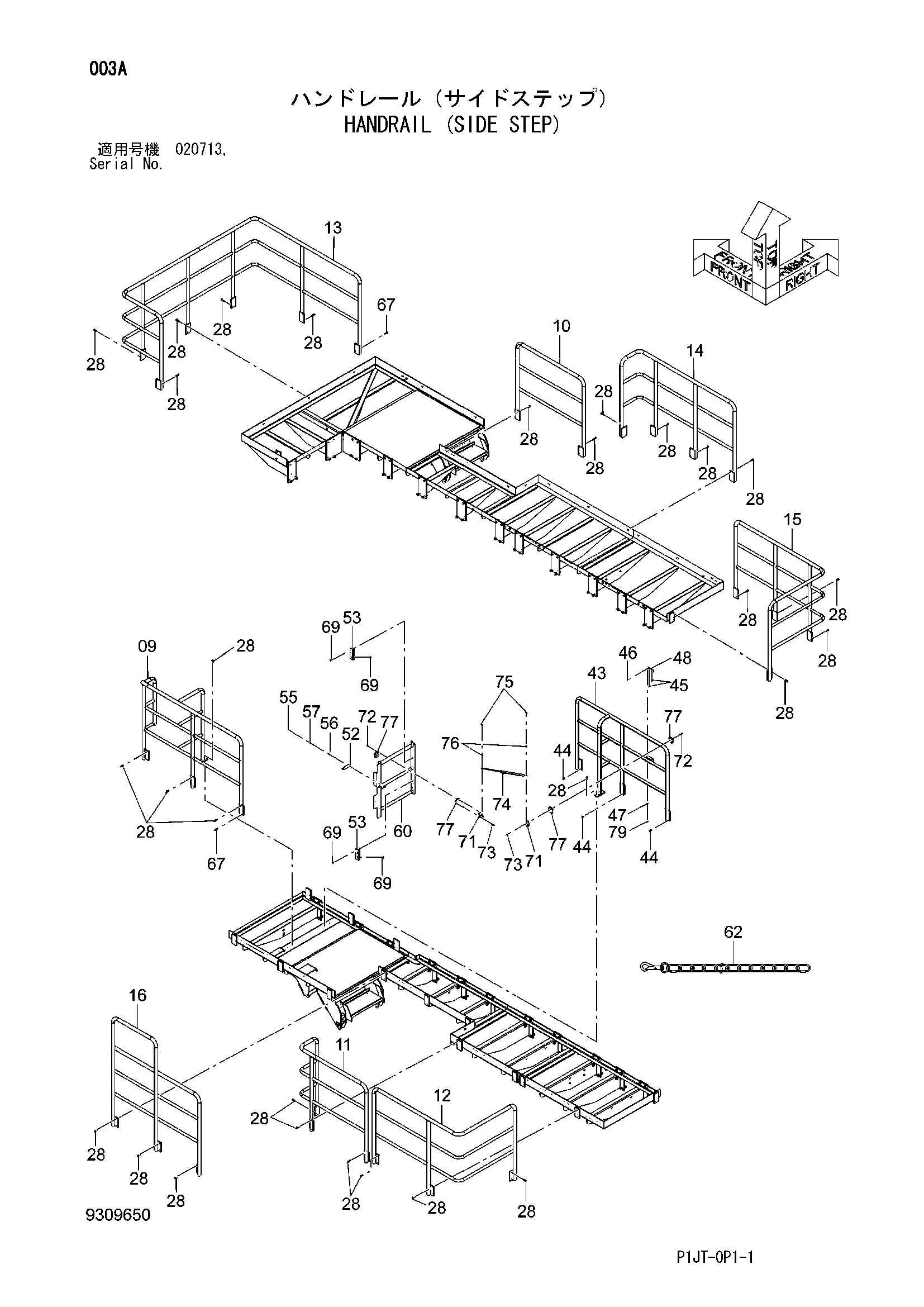

Заводская схема «Поручень (боковой ступень)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | 7056213 | Поручень | 1 |
| 10 | 8100144 | Поручень | 1 |
| 11 | 7056210 | Поручень | 1 |
| 12 | 8116514 | Поручень | 1 |
| 13 | 6027006 | Поручень | 1 |
| 14 | 7056211 | Поручень | 1 |
| 15 | 7056212 | Поручень | 1 |
| 16 | 8113441 | Поручень | 1 |
| 28 | J271245 | Болт с шайбой | 58 |
| 28A | J901245 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 43 | 7057892 | Поручень | 1 |
| 44 | J271230 | Болт с шайбой | 6 |
| 44A | J901230 | Болт | 1 |
| 44B | J222012 | Шайба | 1 |
| 45 | 4647195 | Держатель | 2 |
| 46 | 4022697 | Стопорный палец | 2 |
| 47 | A590108 | Плоская шайба | 1 |
| 48 | 4708097 | Стойка | 1 |
| 52 | 4695663 | Защёлка | 1 |
| 53 | 4708112 | Петля | 2 |
| 55 | M340516 | Болт с внутренним шестигранником | 4 |
| 56 | A590105 | Плоская шайба | 4 |
| 57 | A590905 | Пружинная шайба | 4 |
| 60 | 7057901 | Поручень | 1 |
| 62 | 4656934 | Цепь | 2 |
| 67 | J271240 | Болт с шайбой | 2 |
| 67A | J901240 | Болт | 1 |
| 67B | J222012 | Шайба | 1 |
| 69 | J271025 | Болт с шайбой | 12 |
| 69A | J901025 | Болт | 1 |
| 69B | J222010 | Шайба | 1 |
| 71 | 8120170 | Кронштейн | 2 |
| 72 | J260855 | Болт с шайбой | 4 |
| 72A | J900855 | Болт | 1 |
| 72B | A590108 | Плоская шайба | 1 |
| 73 | J260860 | Болт с шайбой | 4 |
| 73A | J900860 | Болт | 1 |
| 73B | A590108 | Плоская шайба | 1 |
| 74 | 4657388 | Гидроцилиндр | 1 |
| 75 | 4022697 | Стопорный палец | 2 |
| 76 | A590108 | Плоская шайба | 2 |
| 77 | 4376895 | Хомут | 4 |
| 79 | 4252898 | U-образная гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
