Гидролинии рабочего оборудования (10.7m стрела) — HITACHI TL1100-3

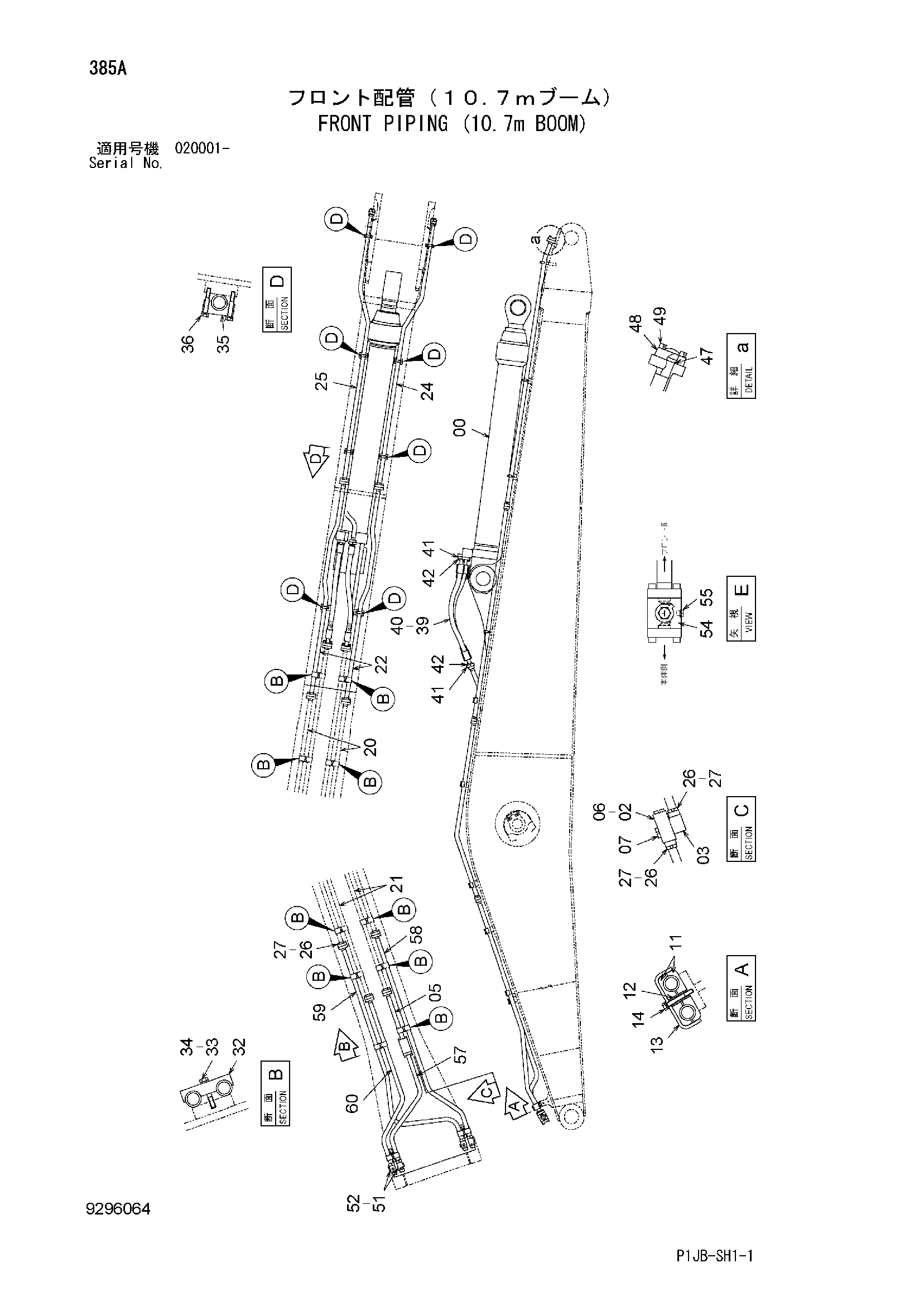

Заводская схема «Гидролинии рабочего оборудования (10.7m стрела)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4631811	Гидроцилиндр рукояти	1
02	4340840	Клапан словретурн	1
03	4633505	Блок	1
05	8099892	Трубка	1
06	4069900	Уплотнительное кольцо	1
07	M341600	Болт с внутренним шестигранником	4
11	4342703	Хомут	4
12	4342699	Проставка	4
13	4342695	Хомут трубки	2
14	J271295	Болт с шайбой	4
14A	J901295	Болт	1
14B	J222012	Шайба	1
20	8115425	Трубка	2
21	8115424	Трубка	2
22	8082863	Трубка	2
24	8041209	Трубка	1
25	8041210	Трубка	1
26	4510169	Уплотнительное кольцо	10
27	M341650	Болт с внутренним шестигранником	40
32	4118858	Хомут трубки	10
33	J901485	Болт	20
34	A590914	Пружинная шайба	20
35	4118861	Хомут трубки	8
36	J271280	Болт с шайбой	16
36A	J901280	Болт	1
36B	J222012	Шайба	1
39	4633521	Шланг	2
40	4510169	Уплотнительное кольцо	4
41	4075854	Разъёмный фланец	8
42	M341650	Болт с внутренним шестигранником	16
47	4508805	Уплотнительное кольцо	2
48	4089703	Разъёмный фланец	4
49	M341445	Болт с внутренним шестигранником	8
51	4510169	Уплотнительное кольцо	8
52	M341650	Болт с внутренним шестигранником	32
54	4641054	Запорный клапан	4
55	4092534	Пробка	4
55A	4509180	Уплотнительное кольцо	1
57	8116347	Трубка	1
58	8116353	Трубка	1
59	8116348	Трубка	1
60	8116346	Трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
