Екстингуисхер — HITACHI TL1100-3

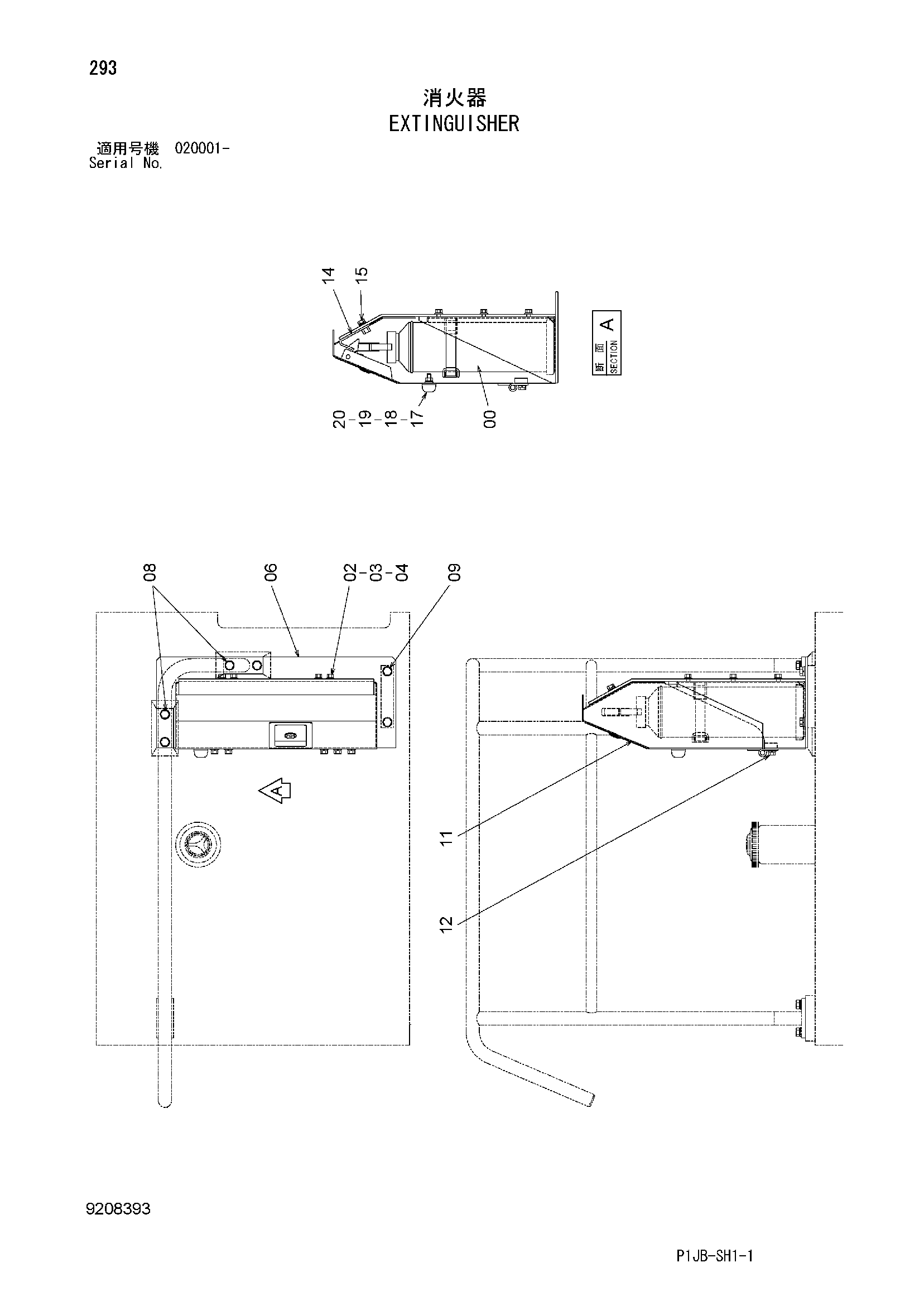

Заводская схема «Екстингуисхер» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4451799 | Екстингуисхер | 2 |
| 02 | J900820 | Болт | 12 |
| 03 | A590908 | Пружинная шайба | 12 |
| 04 | J950008 | Гайка | 12 |
| 06 | 7041557 | Кронштейн | 1 |
| 08 | J271225 | Болт с шайбой | 2 |
| 08A | J901225 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | J271235 | Болт с шайбой | 6 |
| 09A | J901235 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | 7041564 | Крышка | 1 |
| 12 | J271025 | Болт с шайбой | 6 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | 9757899 | Ограничитель | 1 |
| 15 | J281030 | Болт с шайбой | 2 |
| 15A | J901030 | Болт | 1 |
| 15B | 4486055 | Шайба | 1 |
| 17 | 4294508 | Ограничитель | 1 |
| 18 | A590110 | Плоская шайба | 1 |
| 19 | A590910 | Пружинная шайба | 1 |
| 20 | J950010 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
