ATT. трубопроводы (10.7m стрела) — HITACHI TL1100-3

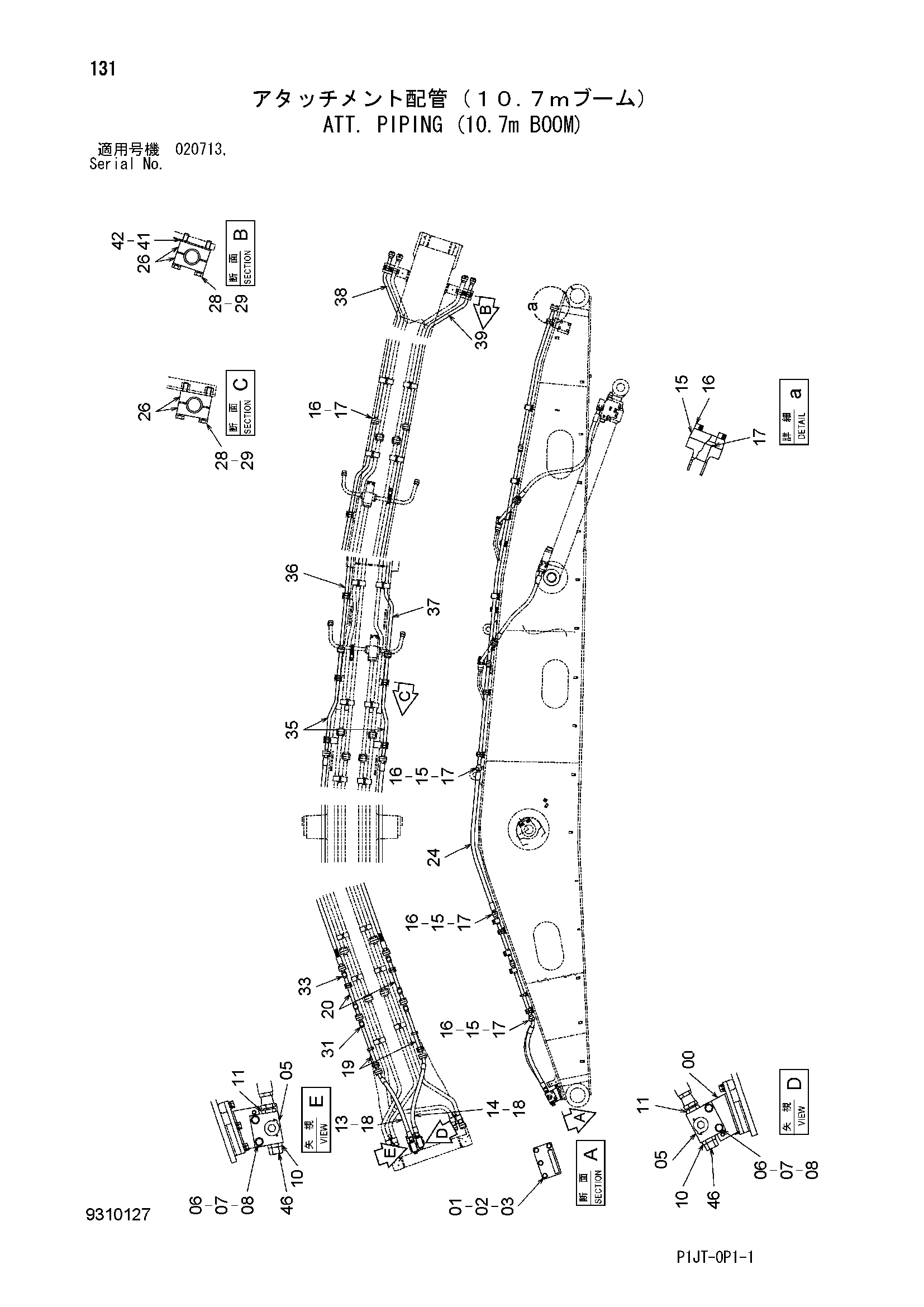

Заводская схема «ATT. трубопроводы (10.7m стрела)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8116557 | Кронштейн | 1 |
| 01 | J901650 | Болт | 4 |
| 02 | A590916 | Пружинная шайба | 4 |
| 03 | J222016 | Шайба | 4 |
| 05 | 4613489 | Запорный клапан | 2 |
| 06 | J901600 | Болт | 4 |
| 07 | A590916 | Пружинная шайба | 4 |
| 08 | J222016 | Шайба | 4 |
| 10 | 4249285 | Адаптер | 2 |
| 10A | 970860 | Уплотнительное кольцо | 1 |
| 11 | 4316041 | Адаптер | 2 |
| 11A | 970860 | Уплотнительное кольцо | 1 |
| 13 | 4695182 | Шланг | 1 |
| 14 | 4695183 | Шланг | 1 |
| 15 | 4089703 | Разъёмный фланец | 16 |
| 16 | M341445 | Болт с внутренним шестигранником | 56 |
| 17 | 4508805 | Уплотнительное кольцо | 14 |
| 18 | 4187329 | Уплотнительное кольцо | 2 |
| 19 | 8116555 | Трубка | 2 |
| 20 | 8056953 | Трубка | 2 |
| 24 | 4468610 | Шланг | 2 |
| 26 | 4334364 | Хомут трубки | 52 |
| 28 | J901290 | Болт | 52 |
| 29 | A590912 | Пружинная шайба | 52 |
| 31 | 4154693 | Пробка | 4 |
| 31A | 970860 | Уплотнительное кольцо | 1 |
| 33 | 4154693 | Пробка | 2 |
| 33A | 970860 | Уплотнительное кольцо | 1 |
| 35 | 8119247 | Трубка | 2 |
| 36 | 8119248 | Трубка | 1 |
| 37 | 8120126 | Трубка | 1 |
| 38 | 8120298 | Трубка | 1 |
| 39 | 8120299 | Трубка | 1 |
| 41 | 4378473 | Регулировочная шайба 1.0mm | 4 |
| 42 | 4378471 | Регулировочная шайба 2.3mm | 2 |
| 46 | 4187328 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
