Пилотные гидролинии (4) — HITACHI TL1100-3

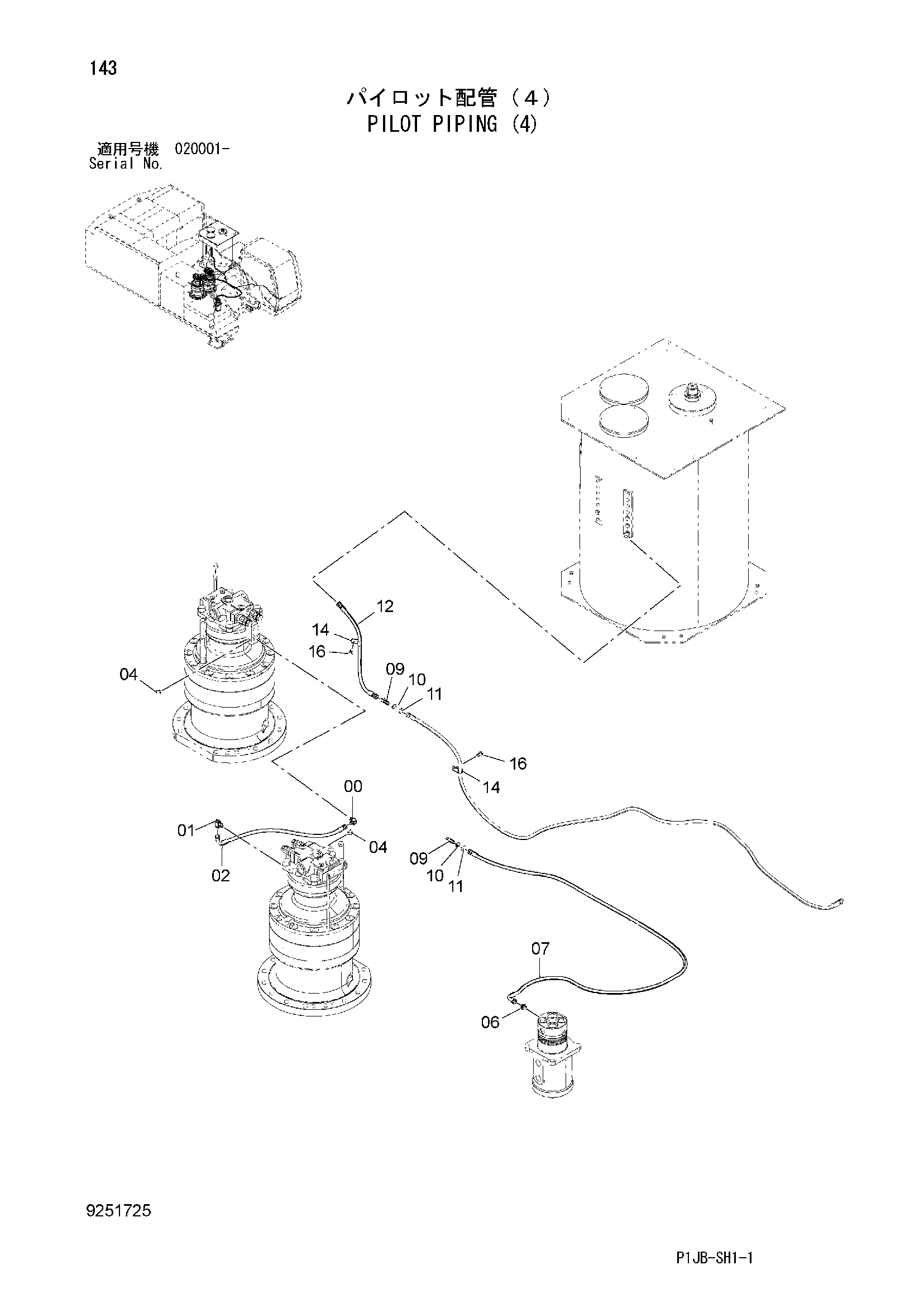

Заводская схема «Пилотные гидролинии (4)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852323 | Угловой штуцер | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852523 | Тройник | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4489631 | Шланг | 1 |
| 04 | A885002 | Пробка | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852133 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4613736 | Шланг | 1 |
| 09 | 4202532 | Адаптер | 2 |
| 10 | A590914 | Пружинная шайба | 2 |
| 11 | 4202531 | Гайка | 2 |
| 12 | 4450198 | Шланг | 1 |
| 14 | 4190253 | Зажим | 2 |
| 16 | J271025 | Болт с шайбой | 2 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
