Таил шланг детали — HITACHI TL1100-3

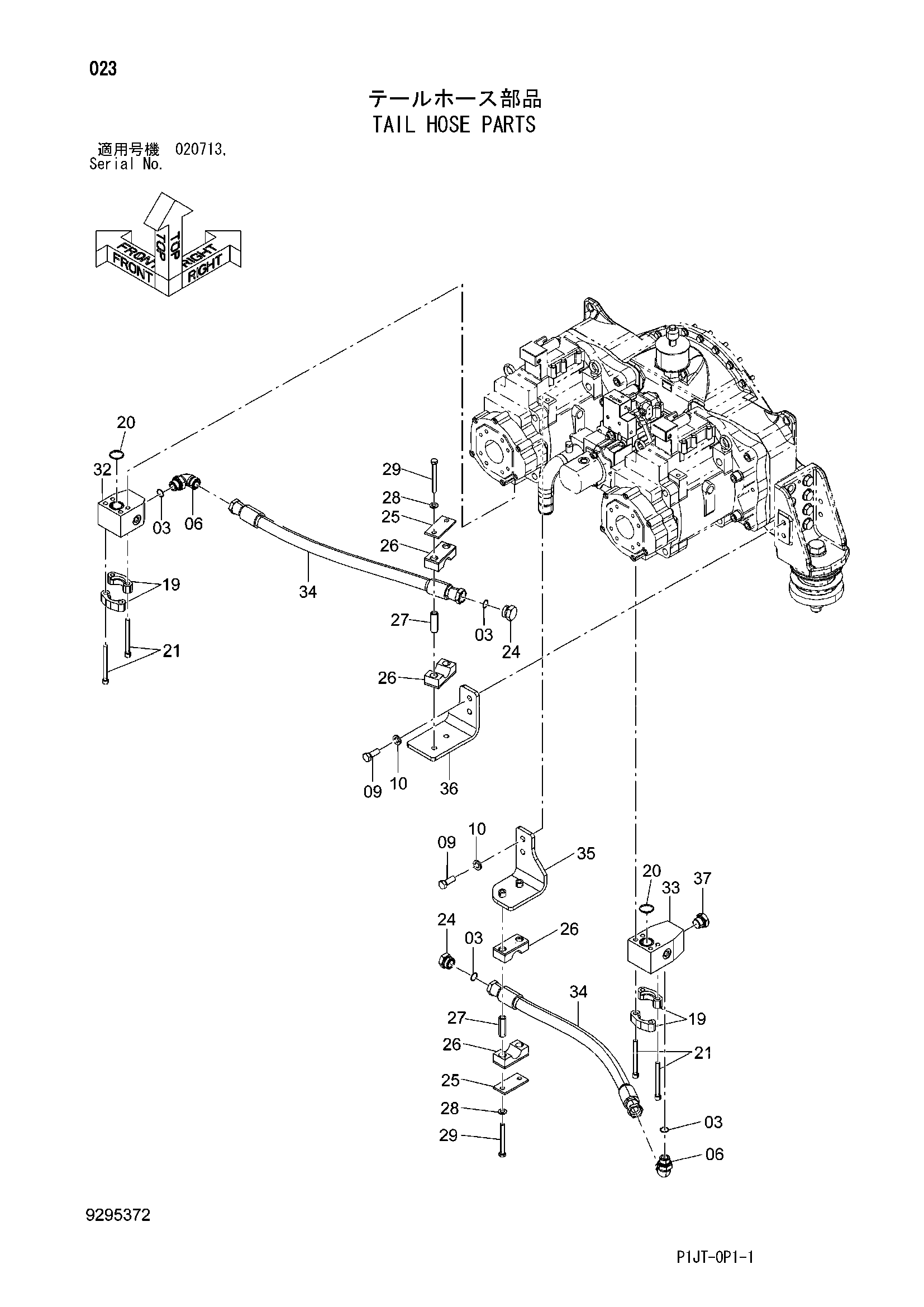

Заводская схема «Таил шланг детали» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4187328 | Уплотнительное кольцо | 4 |
| 06 | A853388 | Угловой штуцер | 2 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | J901645 | Болт | 4 |
| 10 | J222016 | Шайба | 4 |
| 19 | 4075853 | Разъёмный фланец | 4 |
| 20 | 4508805 | Уплотнительное кольцо | 2 |
| 21 | M341202 | Болт | 8 |
| 24 | 4210056 | Пробка | 2 |
| 25 | 4341803 | Пластина | 2 |
| 26 | 4349621 | Хомут шланга | 4 |
| 27 | 4349648 | Проставка | 4 |
| 28 | J222012 | Шайба | 4 |
| 29 | J901202 | Болт | 4 |
| 32 | 2057355 | Блок | 1 |
| 33 | 2057356 | Блок | 1 |
| 34 | 4701250 | Шланг | 2 |
| 35 | 8115628 | Кронштейн | 1 |
| 36 | 8115629 | Кронштейн | 1 |
| 37 | A885008 | Пробка | 1 |
| 37A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
