Масляный радиатор крышка — HITACHI TL1100-3

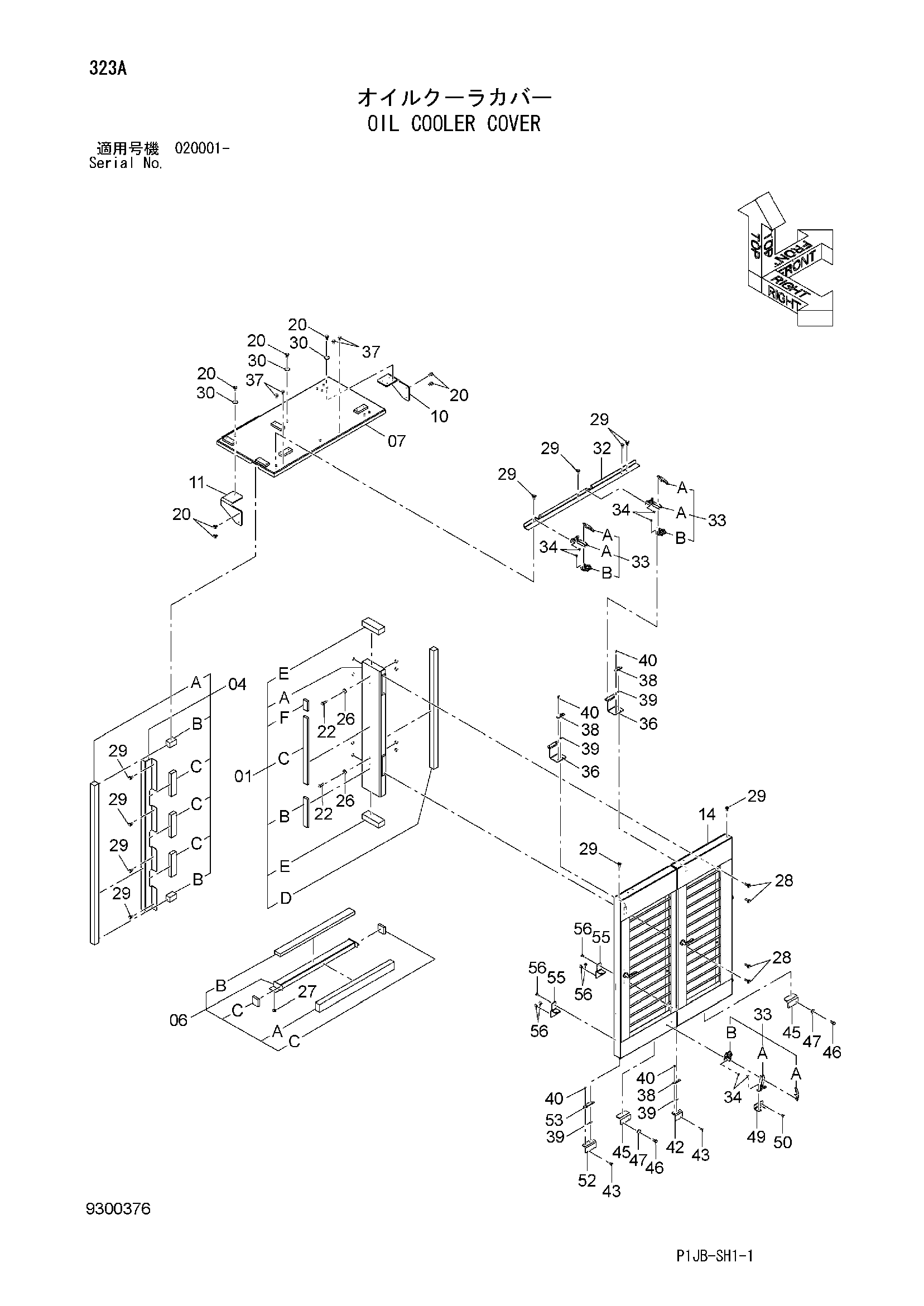

Заводская схема «Масляный радиатор крышка» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8116576 | Крышка | 1 |
| 01A | 8116577 | Крышка | 1 |
| 01B | 4640351 | Резиновая прокладка | 1 |
| 01C | 4640352 | Резиновая прокладка | 1 |
| 01D | 4640353 | Резиновая прокладка | 1 |
| 01E | 4640347 | Резиновая прокладка | 2 |
| 01F | 4641032 | Резиновая прокладка | 1 |
| 04 | 8099327 | Крышка | 1 |
| 04A | 4640354 | Резиновая прокладка | 1 |
| 04B | 4640355 | Резиновая прокладка | 2 |
| 04C | 4640356 | Резиновая прокладка | 3 |
| 06 | 8099329 | Крышка | 1 |
| 06A | 4640349 | Резиновая прокладка | 1 |
| 06B | 4640348 | Резиновая прокладка | 1 |
| 06C | 4640350 | Резиновая прокладка | 2 |
| 07 | 7056235 | Крышка | 1 |
| 10 | 8101650 | Кронштейн | 1 |
| 11 | 8101732 | Кронштейн | 1 |
| 14 | 9298769 | Воздуховод | 1 |
| 20 | J281235 | Болт с шайбой | 10 |
| 20A | J901235 | Болт | 1 |
| 20B | 4249324 | Шайба | 1 |
| 22 | J921445 | Болт | 4 |
| 26 | 4086894 | Шайба | 4 |
| 27 | J281025 | Болт с шайбой | 2 |
| 27A | J901025 | Болт | 1 |
| 27B | 4486055 | Шайба | 1 |
| 28 | J281250 | Болт с шайбой | 4 |
| 28A | J901250 | Болт | 1 |
| 28B | 4249324 | Шайба | 1 |
| 29 | J281240 | Болт с шайбой | 10 |
| 29A | J901240 | Болт | 1 |
| 29B | 4249324 | Шайба | 1 |
| 30 | 4338575 | Плоская шайба | 6 |
| 32 | 9770602 | Кронштейн | 1 |
| 33 | 4231750 | Защёлка | 3 |
| 33A | 3044290 | Защёлка | 1 |
| 33B | 3021131 | Анкхор | 1 |
| 34 | J260825 | Болт с шайбой | 12 |
| 34A | J900825 | Болт | 1 |
| 34B | A590108 | Плоская шайба | 1 |
| 36 | 9770593 | Кронштейн | 2 |
| 37 | J271230 | Болт с шайбой | 4 |
| 37A | J901230 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 38 | 9762826 | Кронштейн | 3 |
| 39 | 4622667 | Ограничитель | 5 |
| 40 | J260820 | Болт с шайбой | 8 |
| 40A | J900820 | Болт | 1 |
| 40B | A590108 | Плоская шайба | 1 |
| 42 | 9770589 | Кронштейн | 1 |
| 43 | J271035 | Болт с шайбой | 4 |
| 43A | J901035 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 45 | 4695174 | Кронштейн | 2 |
| 46 | J921435 | Болт | 4 |
| 47 | 4086894 | Шайба | 4 |
| 49 | 9770590 | Кронштейн | 1 |
| 50 | J271030 | Болт с шайбой | 2 |
| 50A | J901030 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 52 | 9770591 | Кронштейн | 1 |
| 53 | 9770592 | Кронштейн | 1 |
| 55 | 9770595 | Кронштейн | 2 |
| 56 | J271025 | Болт с шайбой | 6 |
| 56A | J901025 | Болт | 1 |
| 56B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
