Пилотные гидролинии (ATT.) — HITACHI TL1100-3

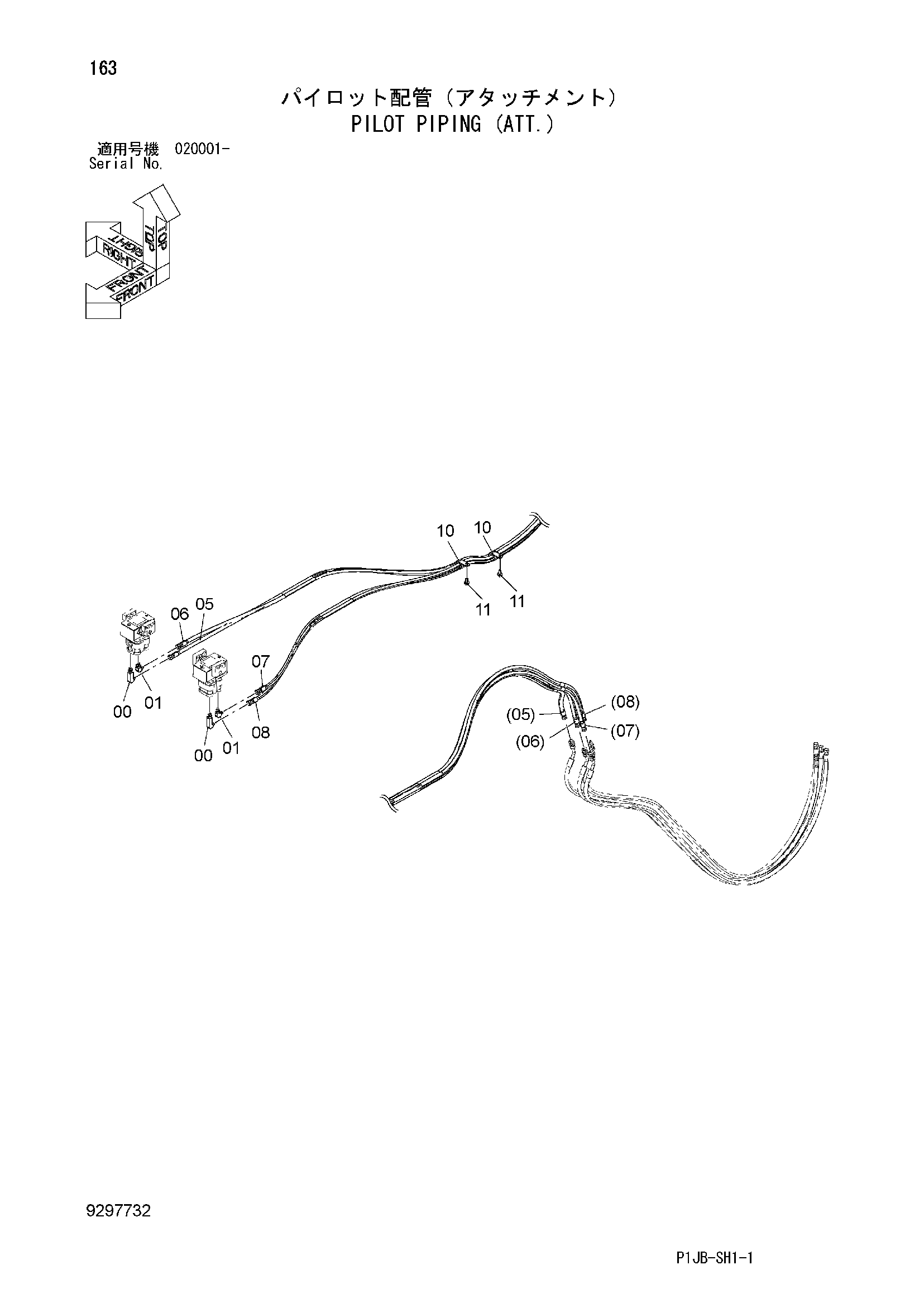

Заводская схема «Пилотные гидролинии (ATT.)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4278442 | Угловой штуцер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852323 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 9297960 | Шланг в сборе | 1 |
| 05A | 4693979 | Шланг | 1 |
| 05B | 4327293 | Защитный кожух | 10 |
| 06 | 9297961 | Шланг в сборе | 1 |
| 06A | 4693980 | Шланг | 1 |
| 06B | 4327293 | Защитный кожух | 10 |
| 07 | 9297962 | Шланг в сборе | 1 |
| 07A | 4693981 | Шланг | 1 |
| 07B | 4327293 | Защитный кожух | 10 |
| 08 | 9297963 | Шланг в сборе | 1 |
| 08A | 4693982 | Шланг | 1 |
| 08B | 4327293 | Защитный кожух | 10 |
| 10 | 4190264 | Зажим | 2 |
| 11 | J271025 | Болт с шайбой | 2 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
