Гидролинии рабочего оборудования (10.7m стрела) — HITACHI TL1100-3

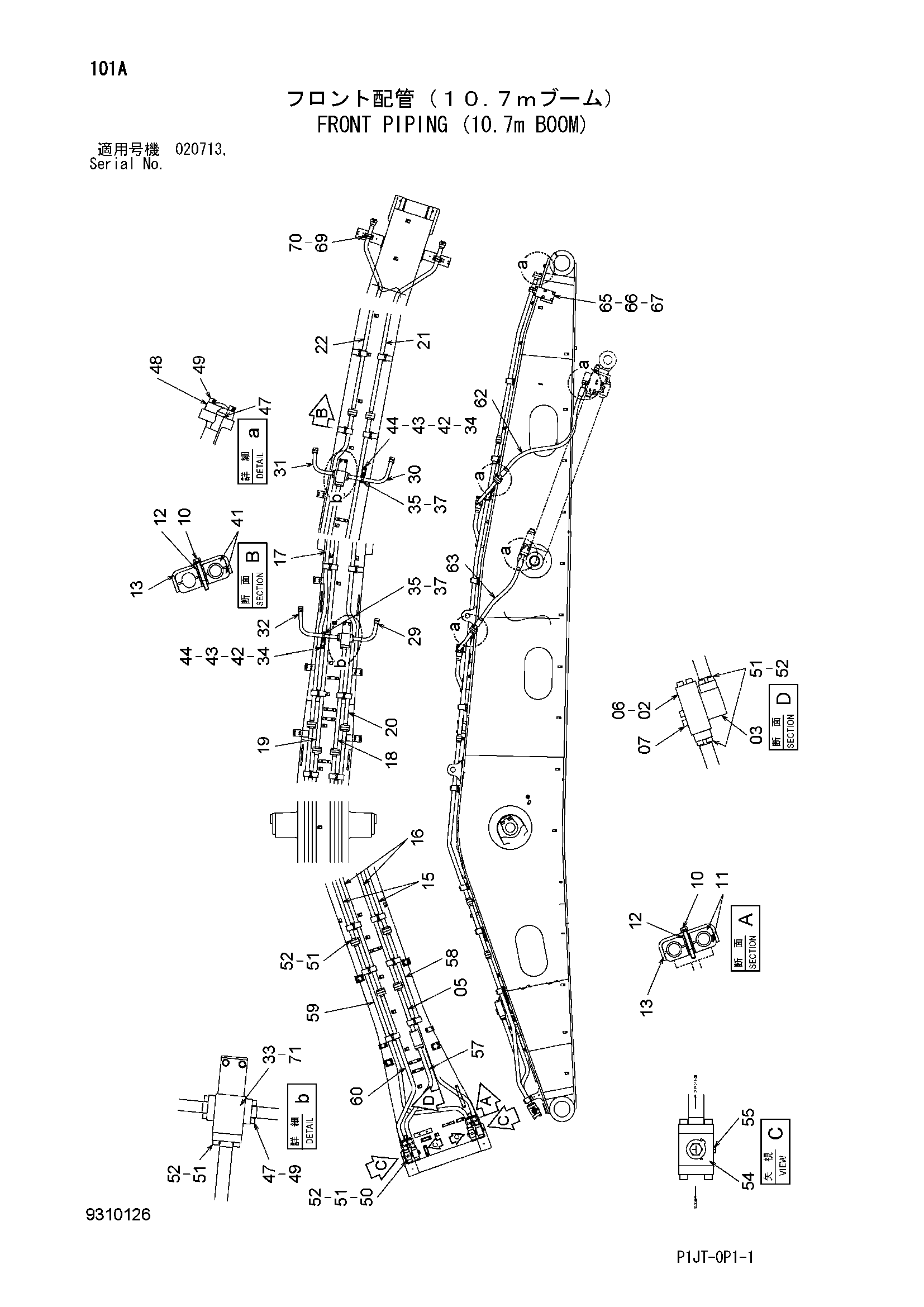

Заводская схема «Гидролинии рабочего оборудования (10.7m стрела)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4340841	Клапан словретурн	1
03	4633505	Блок	1
05	8099892	Трубка	1
06	4069900	Уплотнительное кольцо	1
07	M341600	Болт с внутренним шестигранником	4
10	J271200	Болт с шайбой	40
10A	J901200	Болт	1
10B	J222012	Шайба	1
11	4342703	Хомут	28
12	4342699	Проставка	40
13	4342695	Хомут трубки	20
15	8120198	Трубка	2
16	8120202	Трубка	2
17	8120208	Трубка	1
18	8120259	Трубка	1
19	8120226	Трубка	1
20	8120260	Трубка	1
21	8120275	Трубка	1
22	8120273	Трубка	1
29	8120319	Трубка	1
30	8120320	Трубка	1
31	8120321	Трубка	1
32	8120344	Трубка	1
33	8120349	Блок	2
34	8117874	Кронштейн	2
35	4334364	Хомут трубки	4
37	J271290	Болт с шайбой	4
37A	J901290	Болт	1
37B	J222012	Шайба	1
41	4645253	Хомут	12
42	J901240	Болт	4
43	A590112	Плоская шайба	4
44	A590912	Пружинная шайба	4
47	4508805	Уплотнительное кольцо	14
48	4089703	Разъёмный фланец	20
49	M341445	Болт с внутренним шестигранником	56
50	4091297	Крышка	4
51	4510169	Уплотнительное кольцо	22
52	M341650	Болт с внутренним шестигранником	90
54	4641054	Запорный клапан	4
55	4092534	Пробка	4
55A	4509180	Уплотнительное кольцо	1
57	8116347	Трубка	1
58	8116353	Трубка	1
59	8116348	Трубка	1
60	8116346	Трубка	1
62	4644576	Шланг	2
63	4708633	Шланг	2
65	3117803	Кронштейн	2
66	J901640	Болт	8
67	A590916	Пружинная шайба	8
69	4641366	Хомут трубки	8
70	J271200	Болт с шайбой	8
70A	J901200	Болт	1
70B	J222012	Шайба	1
71	J271240	Болт с шайбой	4
71A	J901240	Болт	1
71B	J222012	Шайба	1
