Гидролинии хода — HITACHI TL1100-3

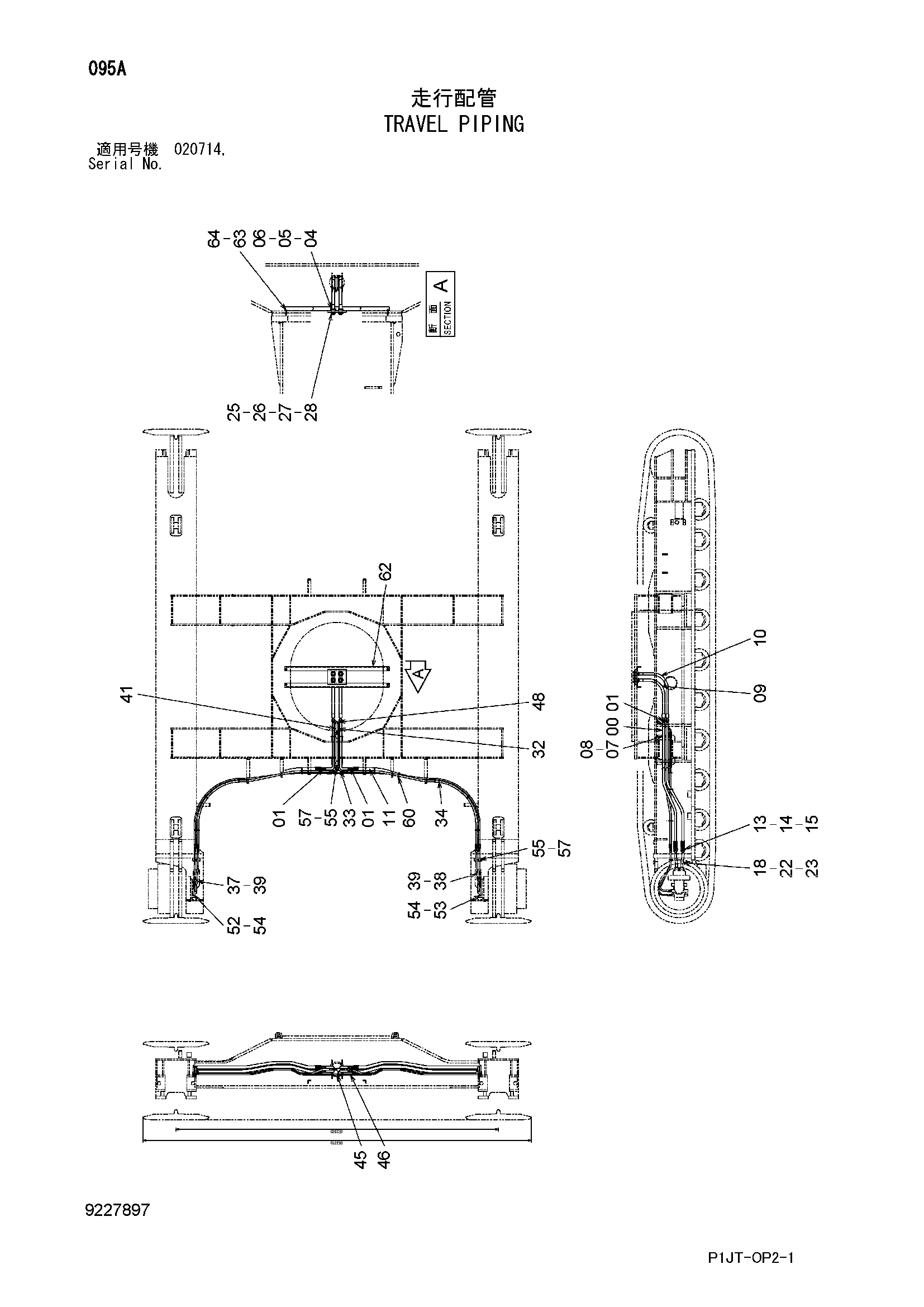

Заводская схема «Гидролинии хода» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9756089	Трубка	4
01	4187328	Уплотнительное кольцо	8
04	966993	Уплотнительное кольцо	4
05	4085560	Разъёмный фланец	8
06	M341240	Болт с внутренним шестигранником	16
07	4053599	Хомут трубки	4
08	J271260	Болт с шайбой	4
08A	J901260	Болт	1
08B	J222012	Шайба	1
09	4633614	Шланг	2
10	4633615	Шланг	2
11	4633613	Шланг	4
13	M341240	Болт с внутренним шестигранником	16
14	966993	Уплотнительное кольцо	4
15	4085560	Разъёмный фланец	8
18	9756071	Трубка	4
22	A811035	Уплотнительное кольцо	4
23	M341236	Болт с внутренним шестигранником	16
25	4336674	Крышка	4
26	966993	Уплотнительное кольцо	4
27	4085560	Разъёмный фланец	8
28	M341240	Болт с внутренним шестигранником	16
32	9756088	Трубка	1
33	4210361	Адаптер	2
33A	4506418	Уплотнительное кольцо	1
34	4448241	Шланг	2
37	9756096	Трубка	1
38	9756095	Трубка	1
39	4042032	Адаптер	2
39A	4506418	Уплотнительное кольцо	1
41	9756087	Трубка	1
45	4200466	Адаптер	2
45A	4509180	Уплотнительное кольцо	1
46	4448224	Шланг	2
48	4348798	Адаптер	1
48A	4506418	Уплотнительное кольцо	1
52	9756091	Трубка	1
53	9756092	Трубка	1
54	4042031	Адаптер	2
54A	4509180	Уплотнительное кольцо	1
55	4202559	Хомут трубки	4
57	J271045	Болт с шайбой	4
57A	J901045	Болт	1
57B	J222010	Шайба	1
60	4077322	Лента	10
62	7057577	Кронштейн	1
63	J901260	Болт	4
64	A590112	Плоская шайба	4
