Ступень базовый (генератор без) — HITACHI TL1100-3

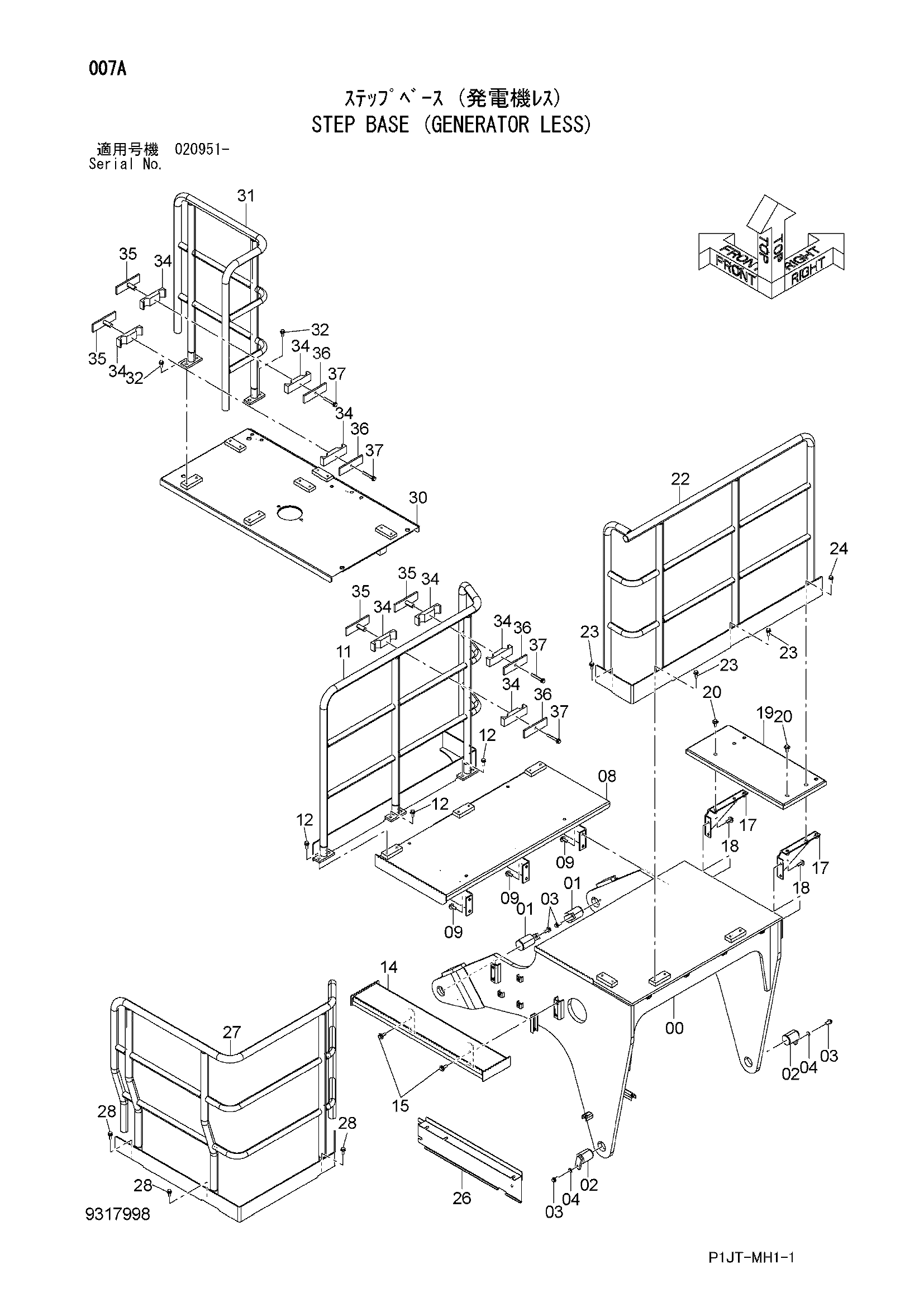

Заводская схема «Ступень базовый (генератор без)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6028359 | Базовый | 1 |
| 01 | 9764064 | Палец | 2 |
| 02 | 9764065 | Палец | 2 |
| 03 | J271235 | Болт с шайбой | 4 |
| 03A | J901235 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | A590112 | Плоская шайба | 2 |
| 08 | 7054016 | Ступень | 1 |
| 09 | J281240 | Болт с шайбой | 6 |
| 09A | J901240 | Болт | 1 |
| 09B | 4249324 | Шайба | 1 |
| 11 | 7053925 | Поручень | 1 |
| 12 | J271235 | Болт с шайбой | 6 |
| 12A | J901235 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | 7051614 | Ступень | 1 |
| 15 | J281240 | Болт с шайбой | 4 |
| 15A | J901240 | Болт | 1 |
| 15B | 4249324 | Шайба | 1 |
| 17 | 8104652 | Кронштейн | 2 |
| 18 | J281240 | Болт с шайбой | 4 |
| 18A | J901240 | Болт | 1 |
| 18B | 4249324 | Шайба | 1 |
| 19 | 8111769 | Крышка | 1 |
| 20 | J281235 | Болт с шайбой | 4 |
| 20A | J901235 | Болт | 1 |
| 20B | 4249324 | Шайба | 1 |
| 22 | 7053417 | Поручень | 1 |
| 23 | J271235 | Болт с шайбой | 6 |
| 23A | J901235 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 24 | J271240 | Болт с шайбой | 2 |
| 24A | J901240 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 26 | 8107742 | Крышка | 1 |
| 27 | 7053926 | Поручень | 1 |
| 28 | J271235 | Болт с шайбой | 6 |
| 28A | J901235 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 30 | 6024368 | Крышка | 1 |
| 31 | 7055012 | Поручень | 1 |
| 32 | J271235 | Болт с шайбой | 4 |
| 32A | J901235 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 34 | 4634518 | Хомут | 8 |
| 35 | 8100198 | Кронштейн | 4 |
| 36 | 4634517 | Пластина | 4 |
| 37 | J271290 | Болт с шайбой | 4 |
| 37A | J901290 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
