Электрооборудование (вспомогательный) — HITACHI TL1100-3

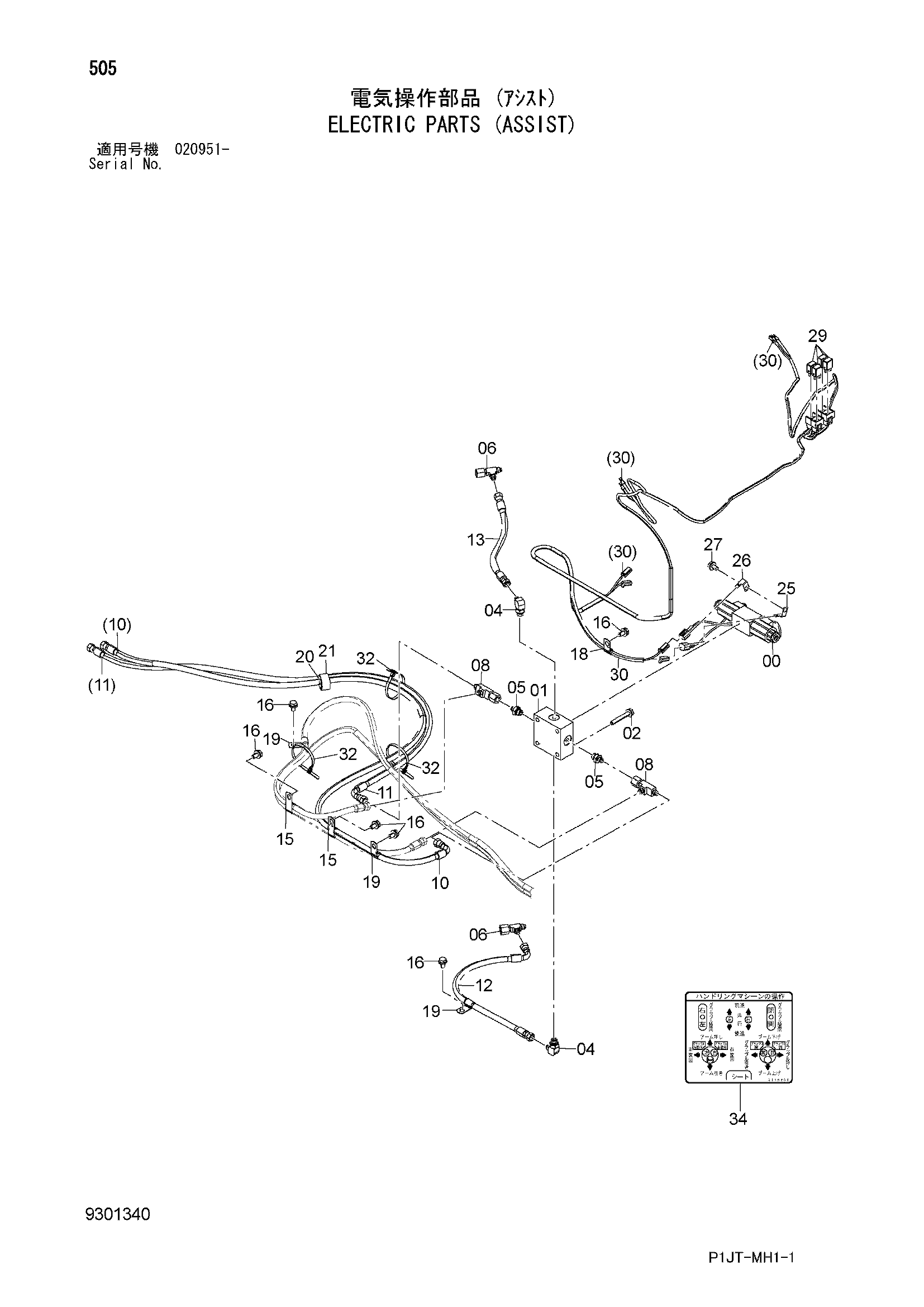

Заводская схема «Электрооборудование (вспомогательный)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4602676 | Электромагнитный клапан | 1 |
| 01 | 3089645 | Блок | 1 |
| 02 | J271070 | Болт с шайбой | 4 |
| 02A | J901070 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | A852333 | Угловой штуцер | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852133 | Адаптер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4246672 | Соединительный штуцер | 2 |
| 08 | 4611501 | Челночный клапан | 2 |
| 10 | 4717749 | Шланг | 1 |
| 11 | 4717750 | Шланг | 1 |
| 12 | 4717751 | Шланг | 1 |
| 13 | 4613763 | Шланг | 1 |
| 15 | 4190292 | Зажим | 2 |
| 16 | J271020 | Болт с шайбой | 6 |
| 16A | J901020 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 4190261 | Зажим | 1 |
| 19 | 4190275 | Зажим | 3 |
| 20 | 4190264 | Зажим | 1 |
| 21 | 4190291 | Зажим | 1 |
| 25 | 4257159 | Кронштейн | 1 |
| 26 | 4336875 | Кронштейн | 1 |
| 27 | J271020 | Болт с шайбой | 1 |
| 27A | J901020 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 29 | 4436534 | Реле | 4 |
| 30 | 3119527 | Жгут проводов | 1 |
| 32 | 4055312 | Ленточный зажим | 10 |
| 34 | 3119536 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
