Топливный бак — HITACHI TL1100-3

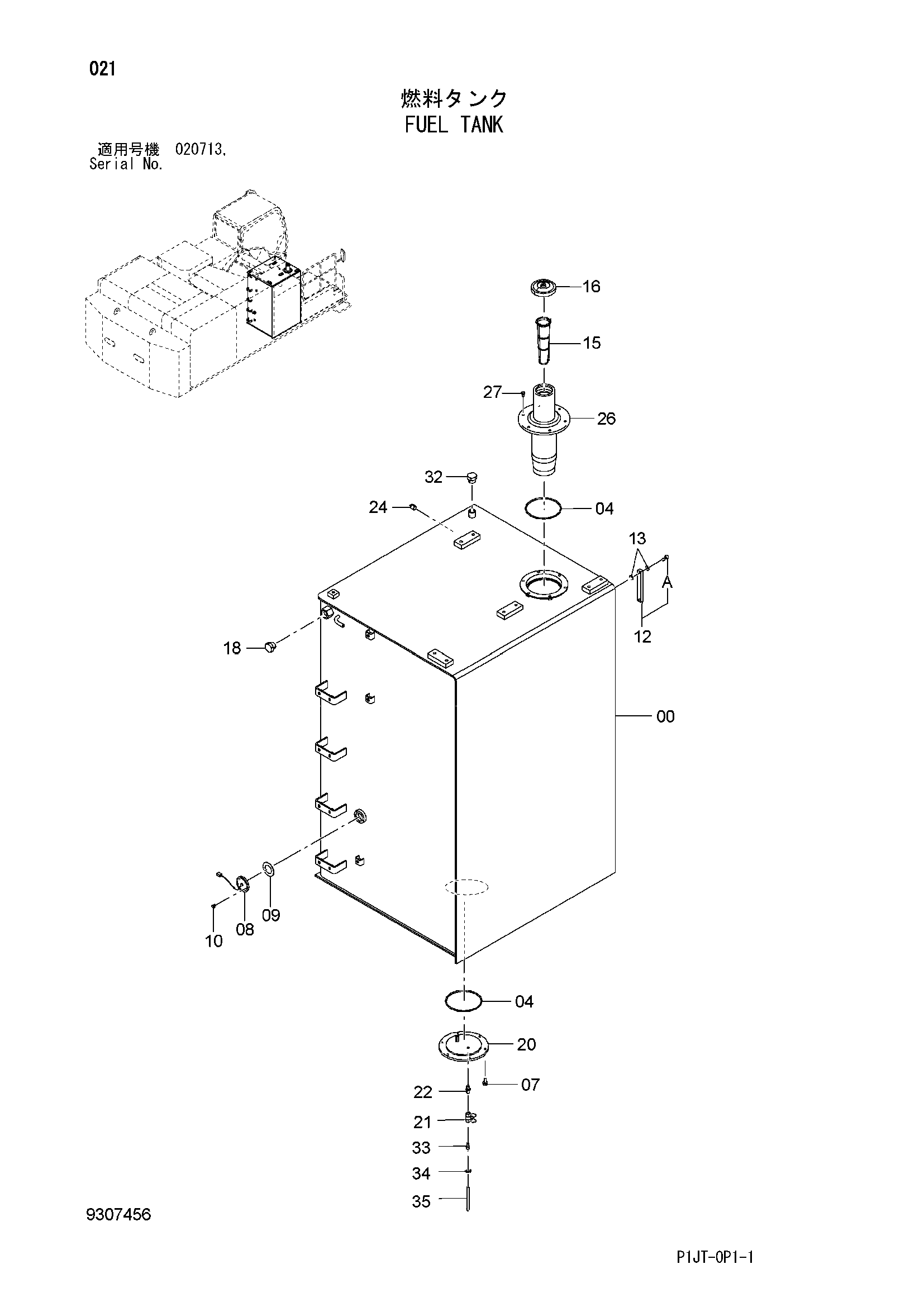

Заводская схема «Топливный бак» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5012665 | Топливный бак | 1 |
| 04 | A810160 | Уплотнительное кольцо | 2 |
| 07 | J271030 | Болт с шайбой | 6 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 4257128 | Поплавок | 1 |
| 09 | 4269607 | Манжета | 1 |
| 10 | J450510 | Винт с шайбой | 5 |
| 12 | 8033923 | Указатель уровня | 1 |
| 12A | 4100967 | Болт | 2 |
| 13 | 449558 | Уплотнительная шайба | 4 |
| 15 | 4372619 | Сетчатый фильтр | 1 |
| 16 | 4361638 | Колпачок | 1 |
| 16A | 4168820 | Манжета резиновый | 1 |
| 18 | A885008 | Пробка | 1 |
| 18A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | 8104209 | Крышка | 1 |
| 21 | 4374265 | Шаровой клапан | 1 |
| 22 | 94-1901 | Адаптер | 1 |
| 24 | 4655968 | Пробка | 1 |
| 26 | 8119427 | Крышка | 1 |
| 27 | J271025 | Болт с шайбой | 6 |
| 27A | J901025 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 32 | A885004 | Пробка | 1 |
| 32A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | 4449362 | Адаптер | 1 |
| 34 | 4514700 | Зажим шланг | 1 |
| 35 | 4654132 | Топливный шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
