Силовой супплй короб детали (генератор)(диаметр. 2020 магнит) — HITACHI TL1100-3
Заводская схема «Силовой супплй короб детали (генератор)(диаметр. 2020 магнит)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

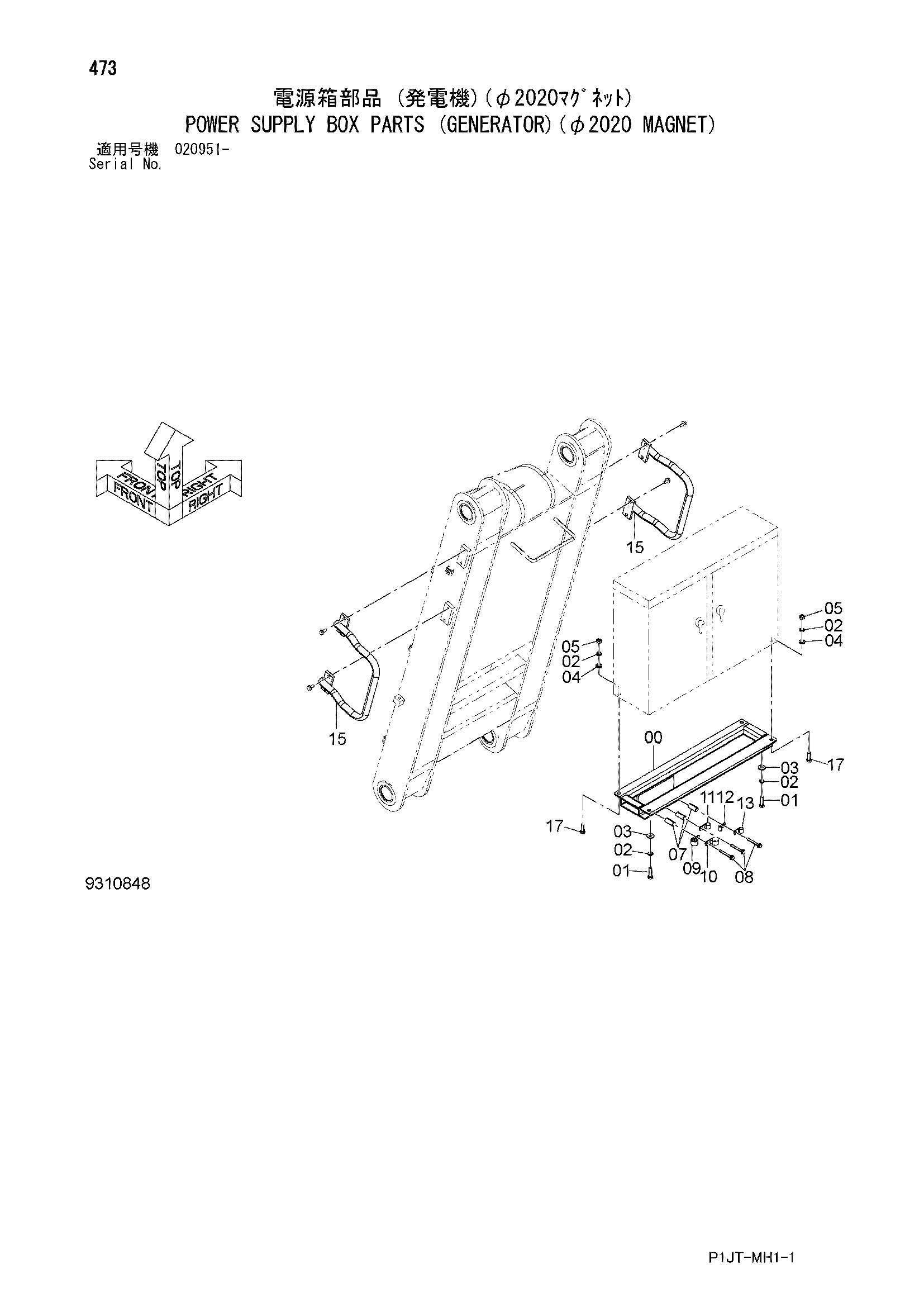

Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7058138 | Кронштейн | 1 |
| 01 | J901450 | Болт | 4 |
| 02 | A590914 | Пружинная шайба | 8 |
| 03 | 4086894 | Шайба | 4 |
| 04 | J222014 | Шайба | 4 |
| 05 | J950014 | Гайка | 4 |
| 07 | 4304539 | Проставка | 3 |
| 08 | J271085 | Болт с шайбой | 3 |
| 08A | J901085 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 4192035 | Зажим | 1 |
| 10 | 4190264 | Зажим | 1 |
| 11 | 4190277 | Зажим | 1 |
| 12 | 4190272 | Зажим | 1 |
| 13 | 4190253 | Зажим | 1 |
| 15 | 8120523 | Поручень | 2 |
| 17 | J901440 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
