Электрооборудование — HITACHI TL1100-3

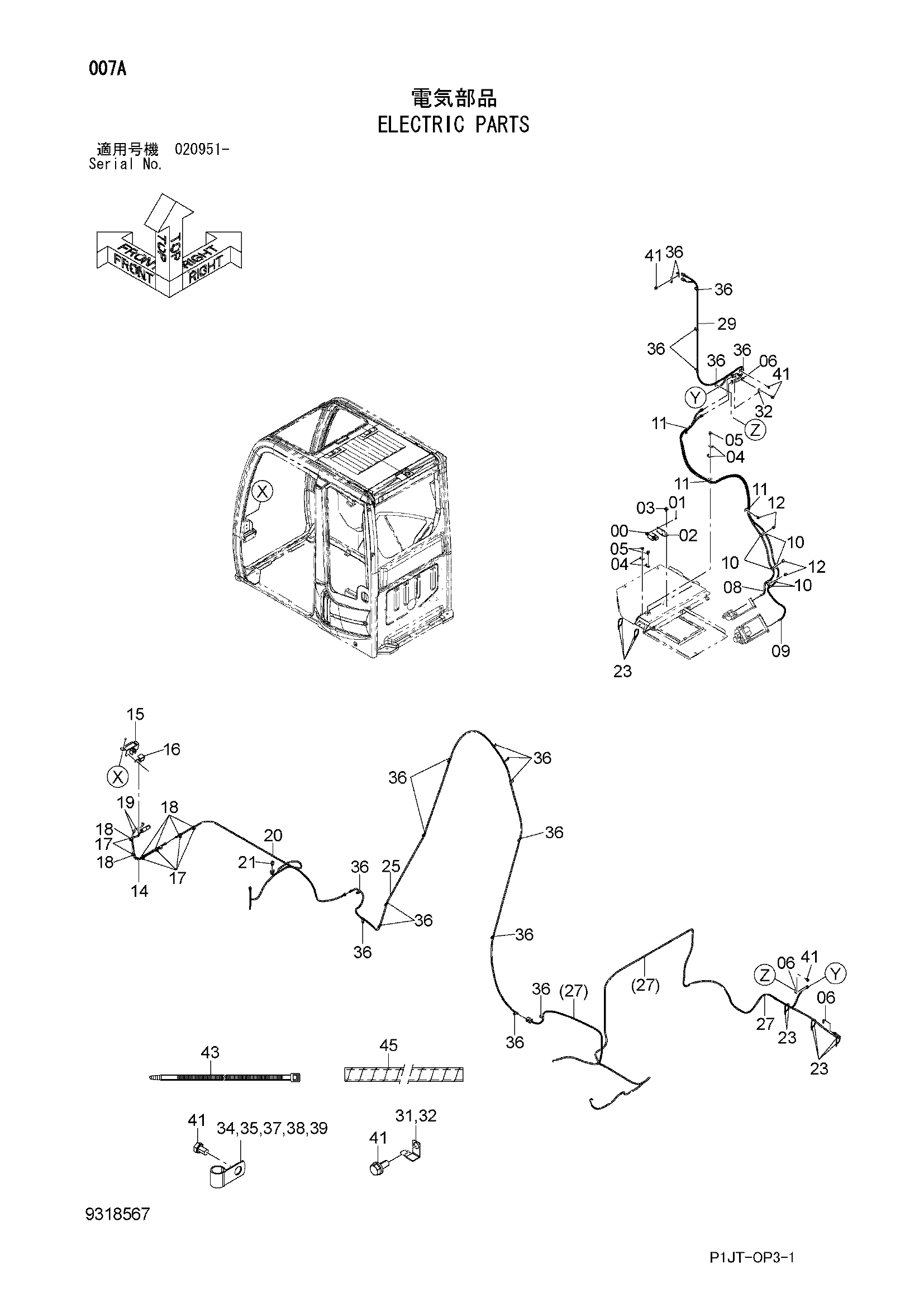

Заводская схема «Электрооборудование» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4283800	Выключатель концевой	1
01	J260620	Болт с шайбой	4
01A	J900620	Болт	1
01B	A590106	Плоская шайба	1
02	4719009	Кронштейн	1
03	J281030	Болт с шайбой	2
03A	J901030	Болт	1
03B	4486055	Шайба	1
04	4190276	Зажим (диаметр. 6mm)	4
05	J271025	Болт с шайбой	3
05A	J901025	Болт	1
05B	J222010	Шайба	1
06	4257159	Кронштейн	1
08	4718150	Жгут проводов	1
09	4718151	Жгут проводов	1
10	4190261	Зажим(диаметр. 10mm)	8
11	4192018	Зажим(диаметр. 10mmX2)	4
12	J271025	Болт с шайбой	4
12A	J901025	Болт	1
12B	J222010	Шайба	1
14	4713108	Фонарь сигнал	1
15	8113455	Крышка	1
16	8113641	Крышка	1
17	4289709	Опора	8
18	4326365	Ленточный зажим	8
19	4133363	Резиновая втулка	1
20	4718147	Жгут проводов	1
21	4436534	Реле	1
23	4055312	Ленточный зажим	10
25	4718148	Жгут проводов	1
27	4718149	Жгут проводов	1
29	4667941	Жгут проводов	1
31	4257159	Кронштейн	10
32	4336875	Кронштейн	10
34	4190260	Зажим (диаметр. 4mm)	5
35	4190276	Зажим (диаметр. 6mm)	5
36	4190261	Зажим (диаметр. 10mm)	30
37	4190275	Зажим (диаметр. 14mm)	20
38	4190273	Зажим (диаметр. 18mm)	20
39	4190274	Зажим (диаметр. 20mm)	20
41	J271025	Болт с шайбой	30
41A	J901025	Болт	1
41B	J222010	Шайба	1
43	4467676	Ленточный зажим	50
45	4327293	Защитный кожух	10

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
