Ступень (кабина) — HITACHI TL1100-3

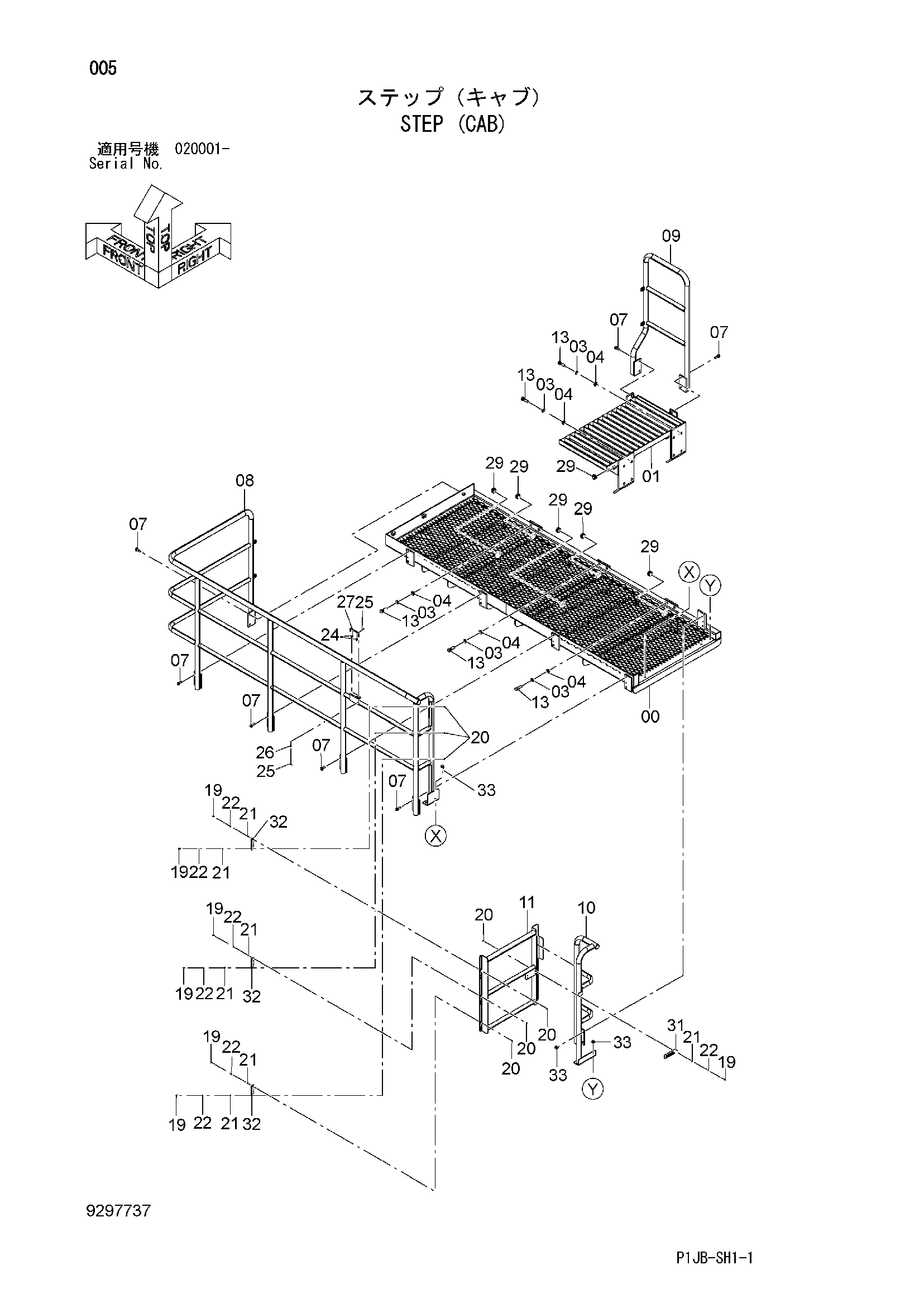

Заводская схема «Ступень (кабина)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6026941 | Ступень | 1 |
| 01 | 7056088 | Ступень | 1 |
| 03 | A590916 | Пружинная шайба | 20 |
| 04 | J222016 | Шайба | 20 |
| 07 | J271245 | Болт с шайбой | 14 |
| 07A | J901245 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | 6026985 | Поручень | 1 |
| 09 | 8116413 | Поручень | 1 |
| 10 | 8116412 | Поручень | 1 |
| 11 | 7056165 | Поручень | 1 |
| 14 | J901655 | Болт | 20 |
| 16 | 4656934 | Цепь | 2 |
| 19 | M340516 | Болт с внутренним шестигранником | 28 |
| 20 | M500504 | Гайка | 28 |
| 21 | A590105 | Плоская шайба | 28 |
| 22 | A590905 | Пружинная шайба | 28 |
| 24 | 4647195 | Держатель | 2 |
| 25 | 4022697 | Стопорный палец | 2 |
| 26 | A590108 | Плоская шайба | 1 |
| 27 | 4695581 | Стойка | 1 |
| 29 | 4186003 | Резиновая втулка | 6 |
| 31 | 4695663 | Защёлка | 1 |
| 32 | 4695664 | Петля | 3 |
| 33 | J271230 | Болт с шайбой | 6 |
| 33A | J901230 | Болт | 1 |
| 33B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
