Топливные трубопроводы (подъём магнит) — HITACHI TL1100-3

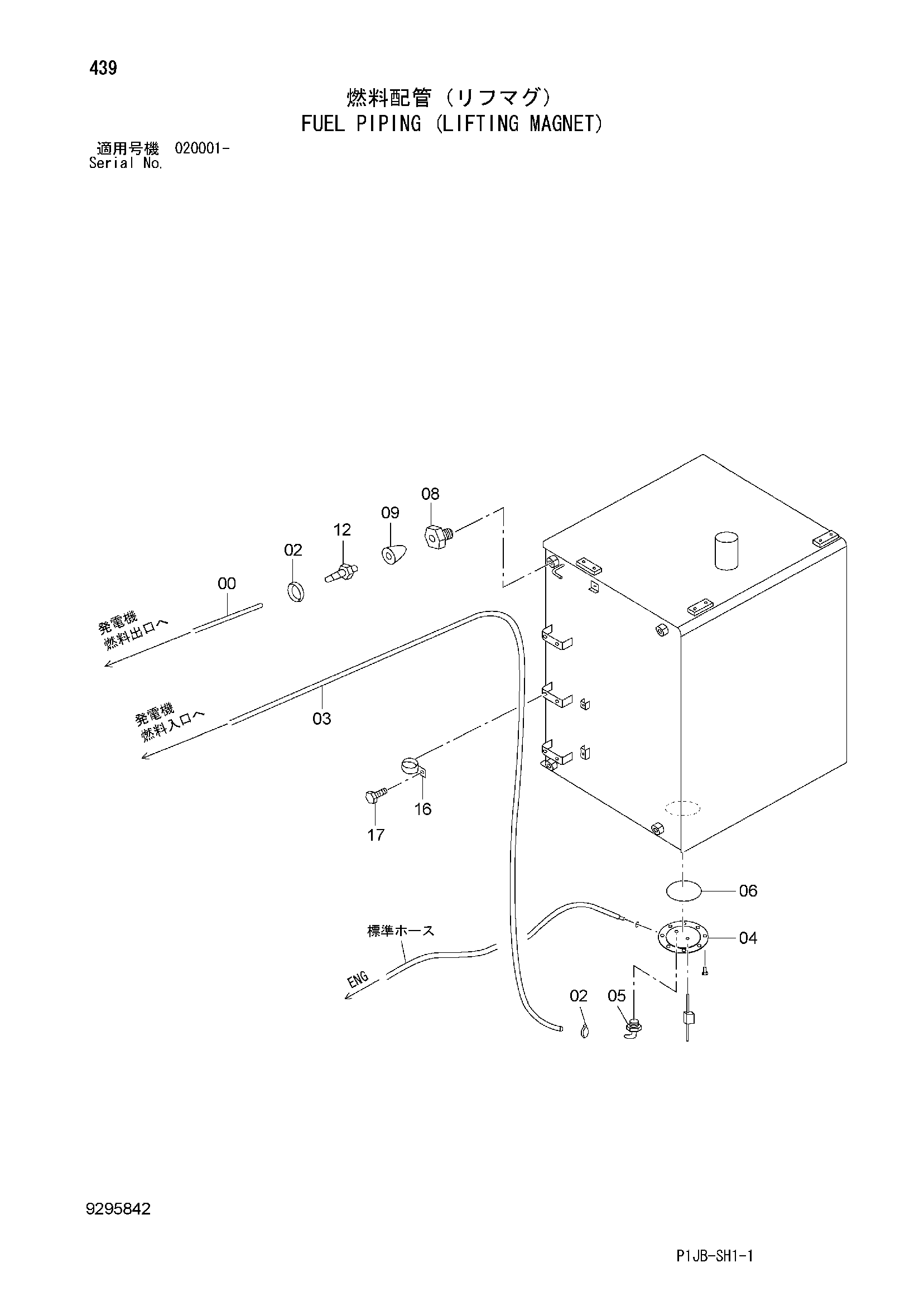

Заводская схема «Топливные трубопроводы (подъём магнит)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4462452 | Топливный шланг | 1 |
| 02 | 4514700 | Зажим шланг | 4 |
| 03 | 9192487 | Топливный шланг | 1 |
| 03A | 4443349 | Топливный шланг | 1 |
| 03B | 4443364 | Трубка | 1 |
| 04 | 8115408 | Крышка | 1 |
| 05 | 9726772 | Трубка | 1 |
| 06 | A810160 | Уплотнительное кольцо | 1 |
| 08 | 4132049 | Переходник | 1 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 94-1609 | Втулка | 1 |
| 10 | 94-0631 | Угловой штуцер | 1 |
| 12 | 4445292 | Соединение | 3 |
| 13 | 94-1602 | Переходник | 2 |
| 15 | 4192034 | Зажим | 4 |
| 16 | 4190263 | Зажим | 4 |
| 17 | J271020 | Болт с шайбой | 8 |
| 17A | J901020 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
