Шланг защита от разрыва клапан трубопроводы (рукоять гидроцилиндр.)(TWO гидроцилиндр тип)(2) — HITACHI TL1100-3

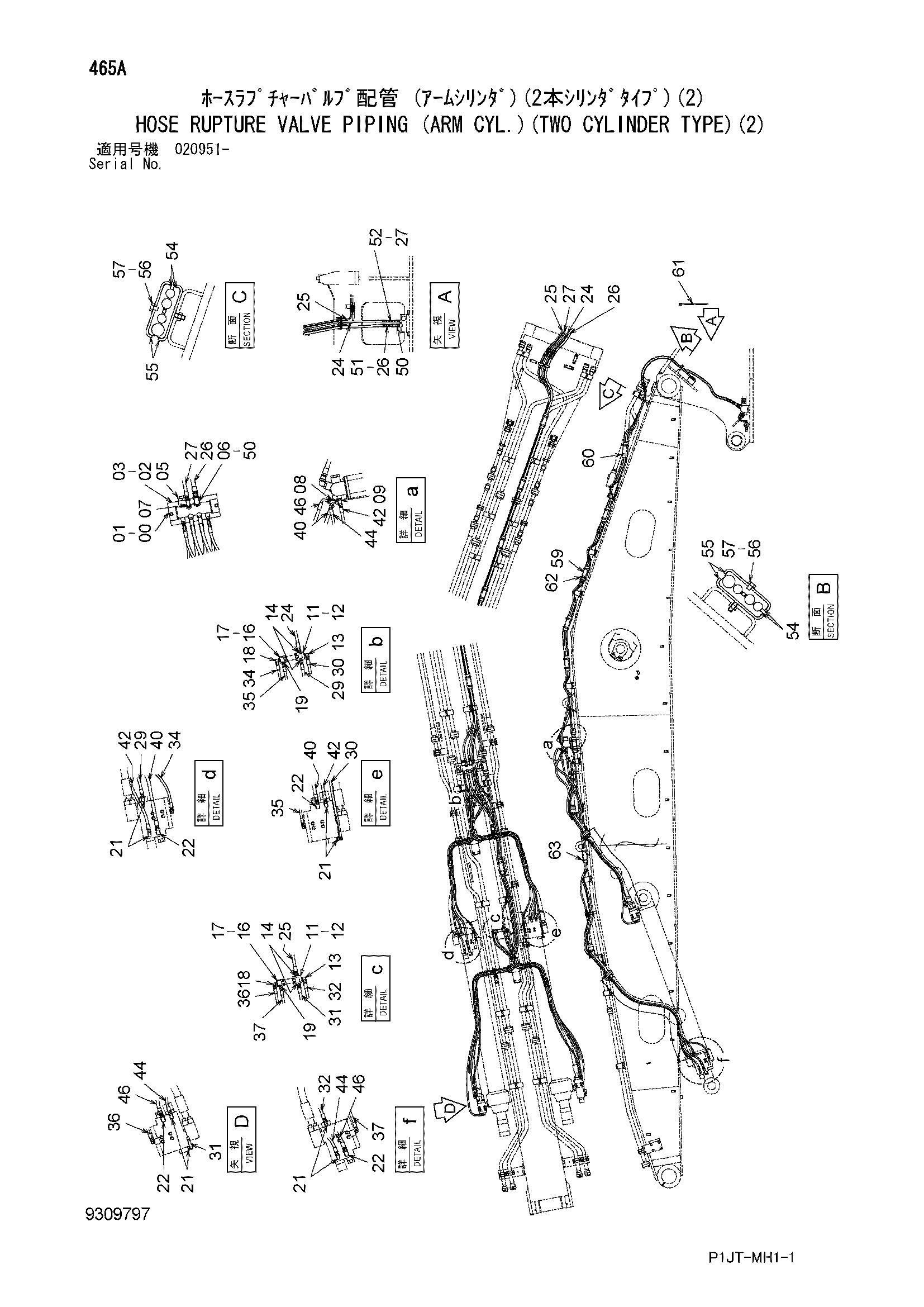

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять гидроцилиндр.)(TWO гидроцилиндр тип)(2)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8042550 | Коллектор | 1 |
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 9771915 | Кронштейн | 1 |
| 03 | J271230 | Болт с шайбой | 4 |
| 03A | J901230 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 05 | 4154693 | Пробка | 1 |
| 05A | 970860 | Уплотнительное кольцо | 1 |
| 06 | A853386 | Угловой штуцер | 1 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | A852344 | Угловой штуцер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | A852444 | Тройник | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852433 | Тройник | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4251601 | Блок | 2 |
| 12 | J271275 | Болт с шайбой | 2 |
| 12A | J901275 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | A852333 | Угловой штуцер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A852133 | Адаптер | 4 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4335378 | Блок | 2 |
| 17 | J271270 | Болт с шайбой | 2 |
| 17A | J901270 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | A852322 | Угловой штуцер | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852122 | Адаптер | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852333 | Угловой штуцер | 8 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | A852344 | Угловой штуцер | 4 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4708618 | Шланг | 1 |
| 25 | 4708619 | Шланг | 1 |
| 26 | 4708620 | Шланг | 1 |
| 27 | 4613473 | Шланг | 1 |
| 29 | 4708692 | Шланг | 1 |
| 30 | 4708693 | Шланг | 1 |
| 31 | 4708695 | Шланг | 1 |
| 32 | 4708694 | Шланг | 1 |
| 34 | 4708688 | Шланг | 1 |
| 35 | 4708689 | Шланг | 1 |
| 36 | 4708691 | Шланг | 1 |
| 37 | 4708690 | Шланг | 1 |
| 40 | 4708697 | Шланг | 2 |
| 42 | 4708699 | Шланг | 2 |
| 44 | 4708703 | Шланг | 2 |
| 46 | 4708701 | Шланг | 2 |
| 50 | 4187308 | Уплотнительное кольцо | 2 |
| 51 | 4335767 | Трубка | 1 |
| 52 | 4335766 | Трубка | 1 |
| 54 | 4335756 | Хомут шланга | 4 |
| 55 | 4335755 | Хомут | 4 |
| 56 | J901290 | Болт | 2 |
| 57 | A590412 | Шайба тонгуед | 2 |
| 59 | 4155962 | Резиновая прокладка | 15 |
| 60 | 4507512 | Хомут шланга | 20 |
| 61 | 4121859 | Ленточный зажим | 30 |
| 62 | 4504491 | Хомут шланга | 10 |
| 63 | 4503469 | Хомут шланга | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
