Боковой раддер детали — HITACHI TL1100-3

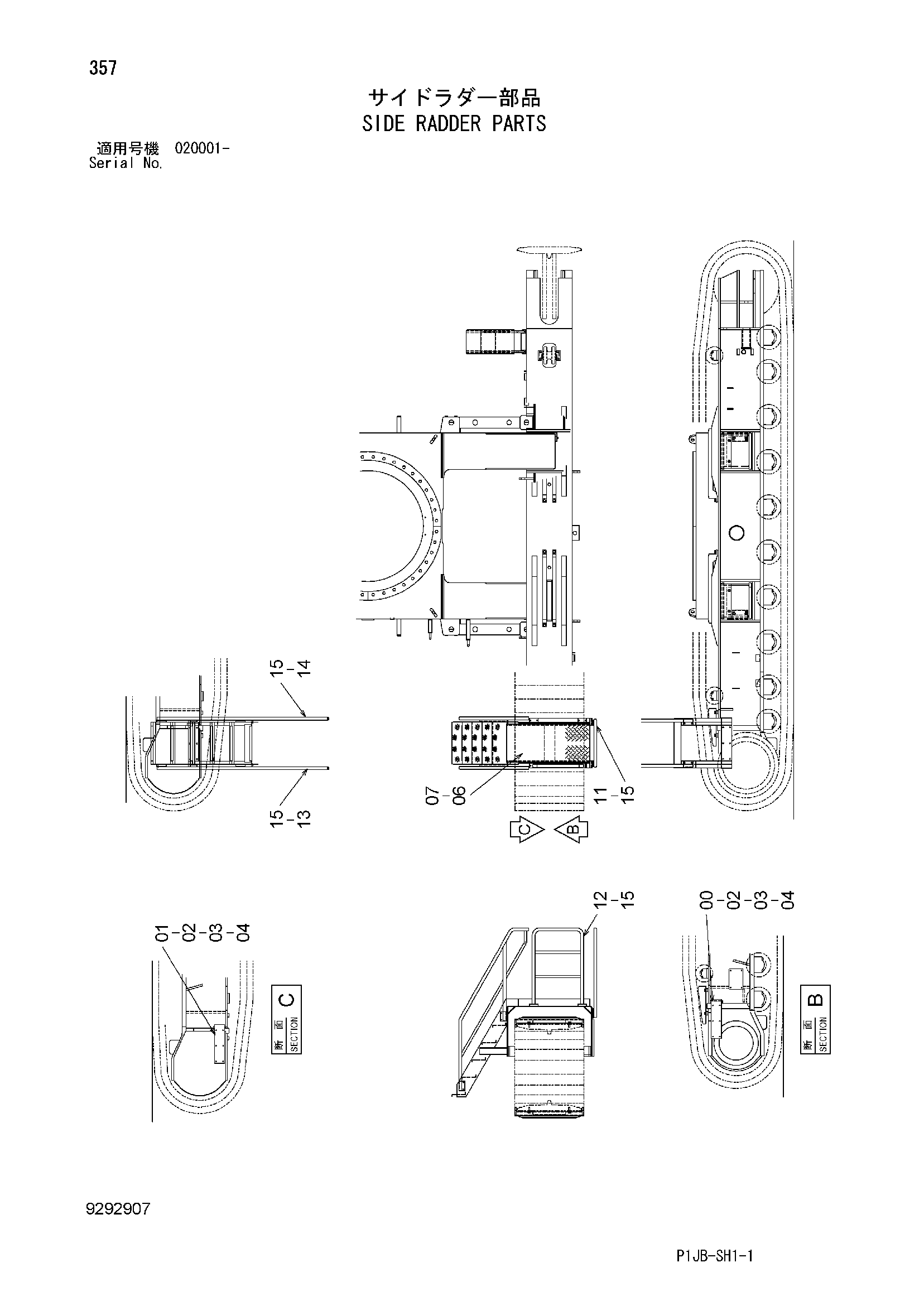

Заводская схема «Боковой раддер детали» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4634289 | Кронштейн | 2 |
| 01 | 4634291 | Кронштейн | 2 |
| 02 | J922060 | Болт | 8 |
| 03 | A590920 | Пружинная шайба | 8 |
| 04 | J222020 | Шайба | 8 |
| 06 | 7055470 | Ступень | 2 |
| 07 | J281235 | Болт с шайбой | 24 |
| 07A | J901235 | Болт | 1 |
| 07B | 4249324 | Шайба | 1 |
| 11 | 8099312 | Поручень | 2 |
| 12 | 8104322 | Поручень | 2 |
| 13 | 7055471 | Поручень | 2 |
| 14 | 7055472 | Поручень | 2 |
| 15 | J271230 | Болт с шайбой | 32 |
| 15A | J901230 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
