Поручень (1) — HITACHI TL1100-3

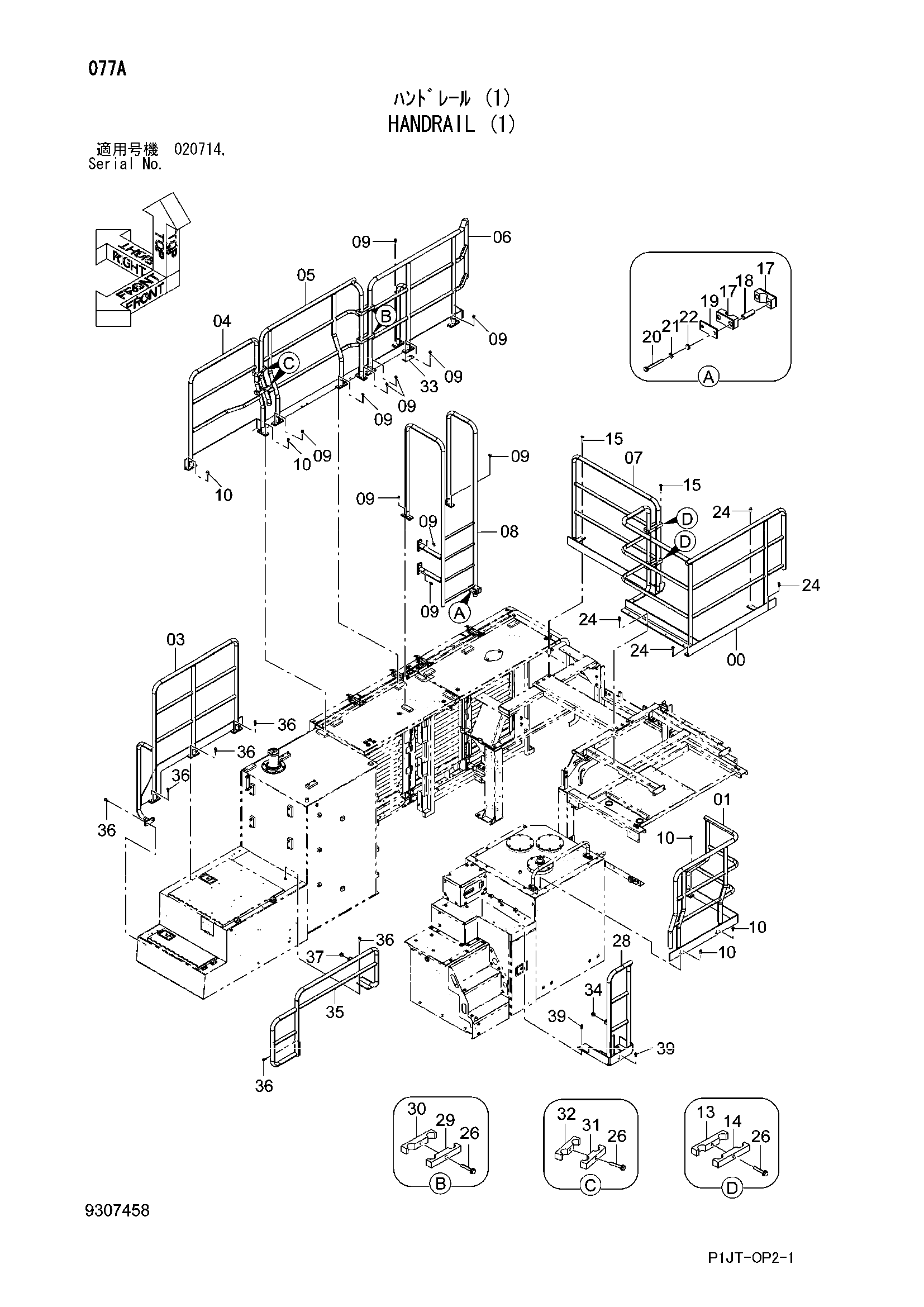

Заводская схема «Поручень (1)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7056378 | Поручень | 1 |
| 01 | 7057890 | Поручень | 1 |
| 03 | 7057842 | Поручень | 1 |
| 04 | 7057559 | Поручень | 1 |
| 05 | 7054032 | Поручень | 1 |
| 06 | 7056361 | Поручень | 1 |
| 07 | 7056360 | Поручень | 1 |
| 08 | 7057510 | Лестница | 1 |
| 09 | J271230 | Болт с шайбой | 22 |
| 09A | J901230 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | J271235 | Болт с шайбой | 10 |
| 10A | J901235 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 13 | 4696018 | Хомут | 2 |
| 14 | 4696019 | Хомут | 2 |
| 15 | J271270 | Болт с шайбой | 6 |
| 15A | J901270 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 17 | 4349621 | Хомут шланга | 2 |
| 18 | 4349648 | Проставка | 2 |
| 19 | 4341803 | Пластина | 1 |
| 20 | J901200 | Болт | 2 |
| 21 | A590912 | Пружинная шайба | 2 |
| 22 | A590112 | Плоская шайба | 2 |
| 24 | J271240 | Болт с шайбой | 9 |
| 24A | J901240 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 26 | J271270 | Болт с шайбой | 6 |
| 26A | J901270 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 28 | 6027779 | Поручень | 1 |
| 29 | 4698909 | Хомут | 2 |
| 30 | 4698910 | Хомут | 2 |
| 31 | 4698911 | Хомут | 2 |
| 32 | 4698912 | Хомут | 2 |
| 33 | 4698369 | Регулировочная шайба 2.3mm | 5 |
| 34 | 4294508 | Ограничитель | 1 |
| 35 | 8120005 | Поручень | 1 |
| 36 | J271245 | Болт с шайбой | 12 |
| 36A | J901245 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 37 | 4294508 | Ограничитель | 1 |
| 39 | J281240 | Болт с шайбой | 6 |
| 39A | J901240 | Болт | 1 |
| 39B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
