Гидроцилиндр рукояти — HITACHI TL1100-3

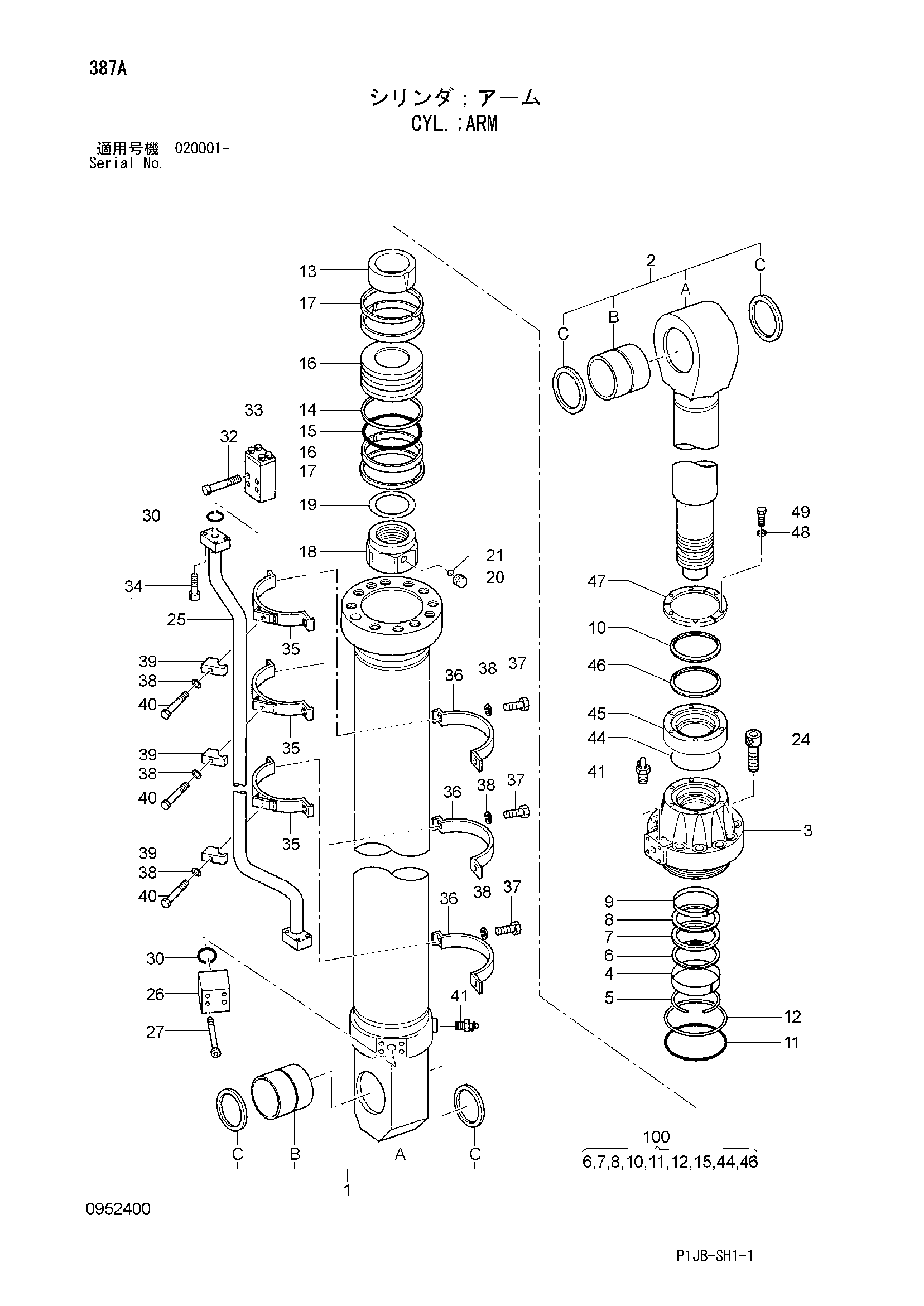

Заводская схема «Гидроцилиндр рукояти» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4631811	Гидроцилиндр рукояти	1
1	0952401	Труба гидроцилиндра в сборе	1
1B	0809102	Втулка пальца	1
1C	0726002	Грязесъёмное кольцо	2
2	0952402	Шток поршня в сборе	1
2B	0809102	Втулка пальца	1
2C	0726002	Грязесъёмное кольцо	2
3	0952403	Головка гидроцилиндра	1
4	0400306	Втулка	1
5	0161002	Стопорное кольцо	1
6	0952404	Уплотнительное кольцо	1
7	0336406	U-образная манжета	1
8	0336407	Опорное кольцо	1
9	0400307	Направляющее кольцо	1
10	0809104	Грязесъёмное кольцо	1
11	4140492	Уплотнительное кольцо	1
12	0400308	Опорное кольцо	1
13	0809105	Амортизирующий подшипник	1
14	0809106	Поршень	1
15	0400311	Кольцо уплотнение в сборе	1
16	0952405	Кольцо	2
17	0400313	Кольцо	2
18	0809108	Гайка	1
19	0809109	Регулировочная шайба	1
20	0400215	Установочный винт	1
21	0400216	Стальной шарик	1
24	0257511	Болт с внутренним шестигранником	11
25	0952406	Трубка	1
26	0400317	Соединение	1
27	0400318	Болт с внутренним шестигранником	4
30	4069900	Уплотнительное кольцо	3
32	M341600	Болт с внутренним шестигранником	4
33	0952407	Клапан словретур	1
34	4104495	Болт с внутренним шестигранником	4
35	0400322	Лента	3
36	0456003	Лента	3
37	0379919	Болт	6
38	A590914	Пружинная шайба	9
39	0379917	Хомут трубки	3
40	0379918	Болт	3
41	0643016	Воздушный клапан	2
44	A811195	Oーкольцо	1
45	0952408	Держатель	1
46	0952409	U-образная манжета	1
47	0704905	Пластина	3
48	0952410	Болт	6
49	0360704	Пружинная шайба	6
100	4640222	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
