Основные гидролинии (3)(для передний) — HITACHI TL1100-3

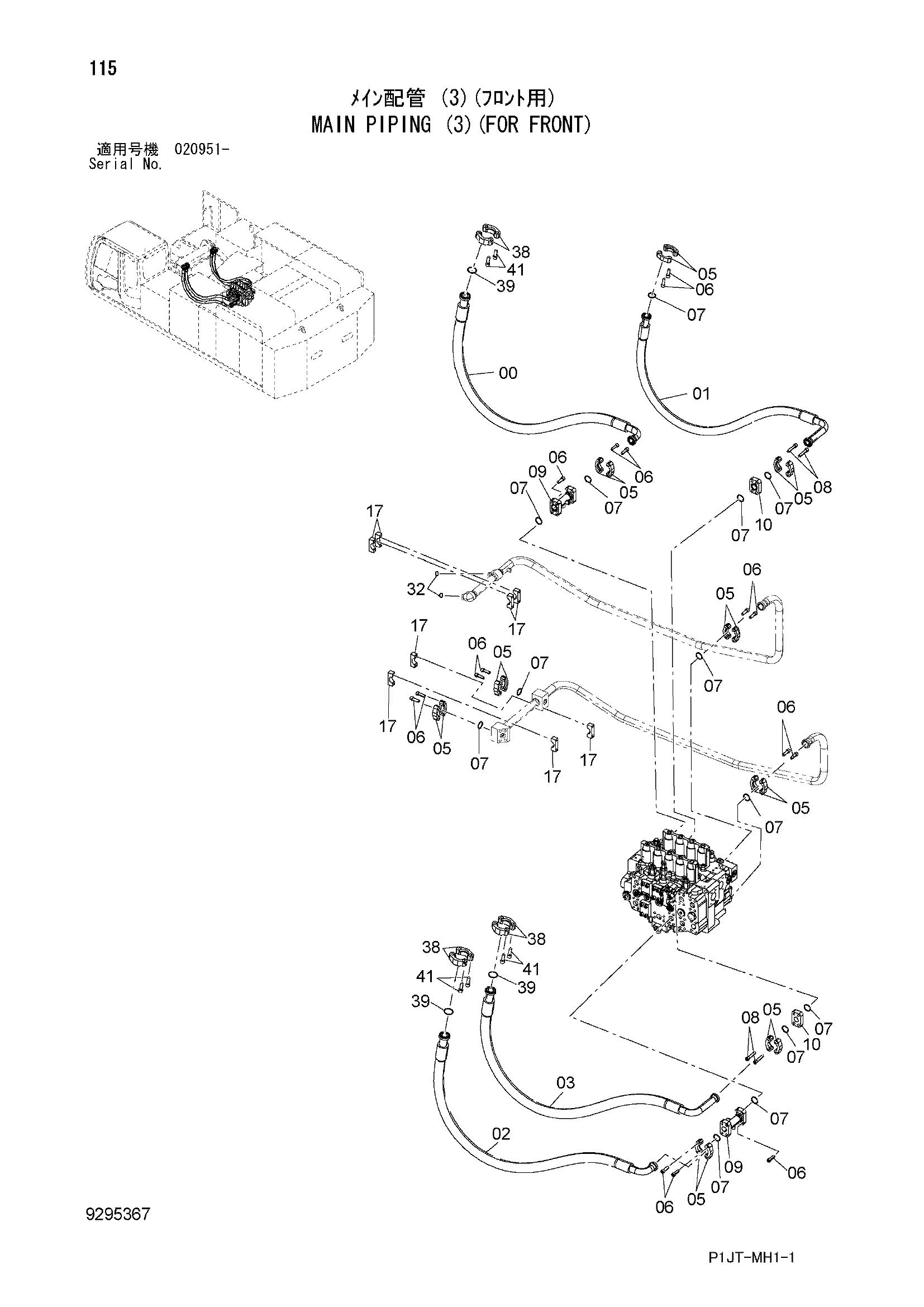

Заводская схема «Основные гидролинии (3)(для передний)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4675763 | Шланг | 1 |
| 01 | 4642476 | Шланг | 1 |
| 02 | 4675765 | Шланг | 1 |
| 03 | 4675766 | Шланг | 1 |
| 05 | 4089703 | Разъёмный фланец | 16 |
| 06 | M341445 | Болт с внутренним шестигранником | 32 |
| 07 | 4508805 | Уплотнительное кольцо | 12 |
| 08 | M341471 | Болт с внутренним шестигранником | 8 |
| 09 | 9764471 | Трубка | 2 |
| 10 | 4640262 | Фланец | 2 |
| 17 | 4334364 | Хомут трубки | 8 |
| 32 | 4187328 | Уплотнительное кольцо | 2 |
| 38 | 4075854 | Разъёмный фланец | 8 |
| 39 | 4510169 | Уплотнительное кольцо | 4 |
| 41 | M341650 | Болт с внутренним шестигранником | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
