Датчик блок — HITACHI TL1100-3

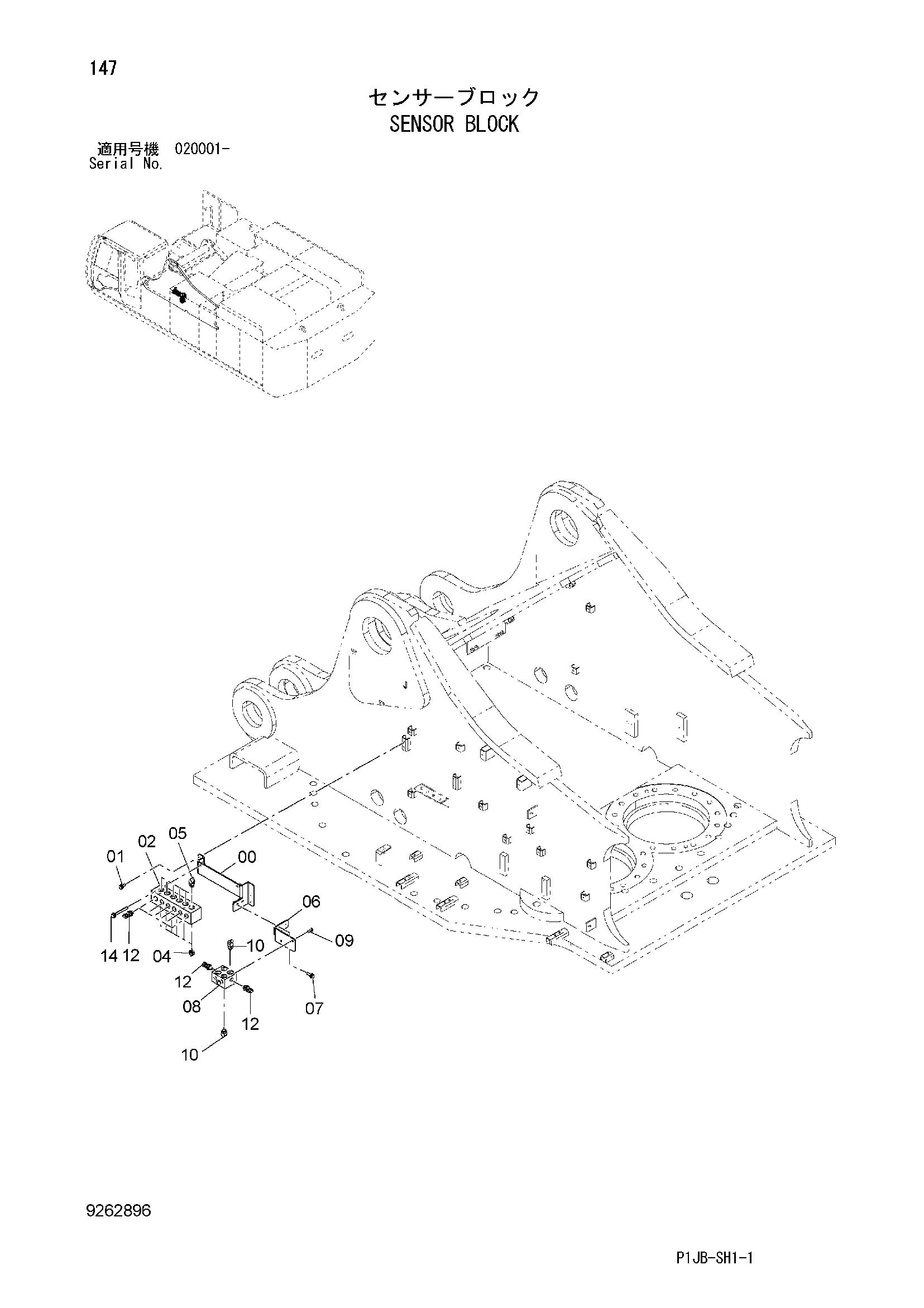

Заводская схема «Датчик блок» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8100877 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 3106060 | Коллектор | 1 |
| 04 | A852133 | Адаптер | 6 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852233 | Угловой штуцер | 6 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4638922 | Кронштейн | 1 |
| 07 | J271030 | Болт с шайбой | 2 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 4627456 | Челночный клапан | 1 |
| 09 | J260820 | Болт с шайбой | 2 |
| 09A | J900820 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 10 | A852233 | Угловой штуцер | 8 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4436535 | Датчик давления | 8 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 14 | J271090 | Болт с шайбой | 2 |
| 14A | J901090 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
