Топливоподкачивающий насос — HITACHI TL1100-3

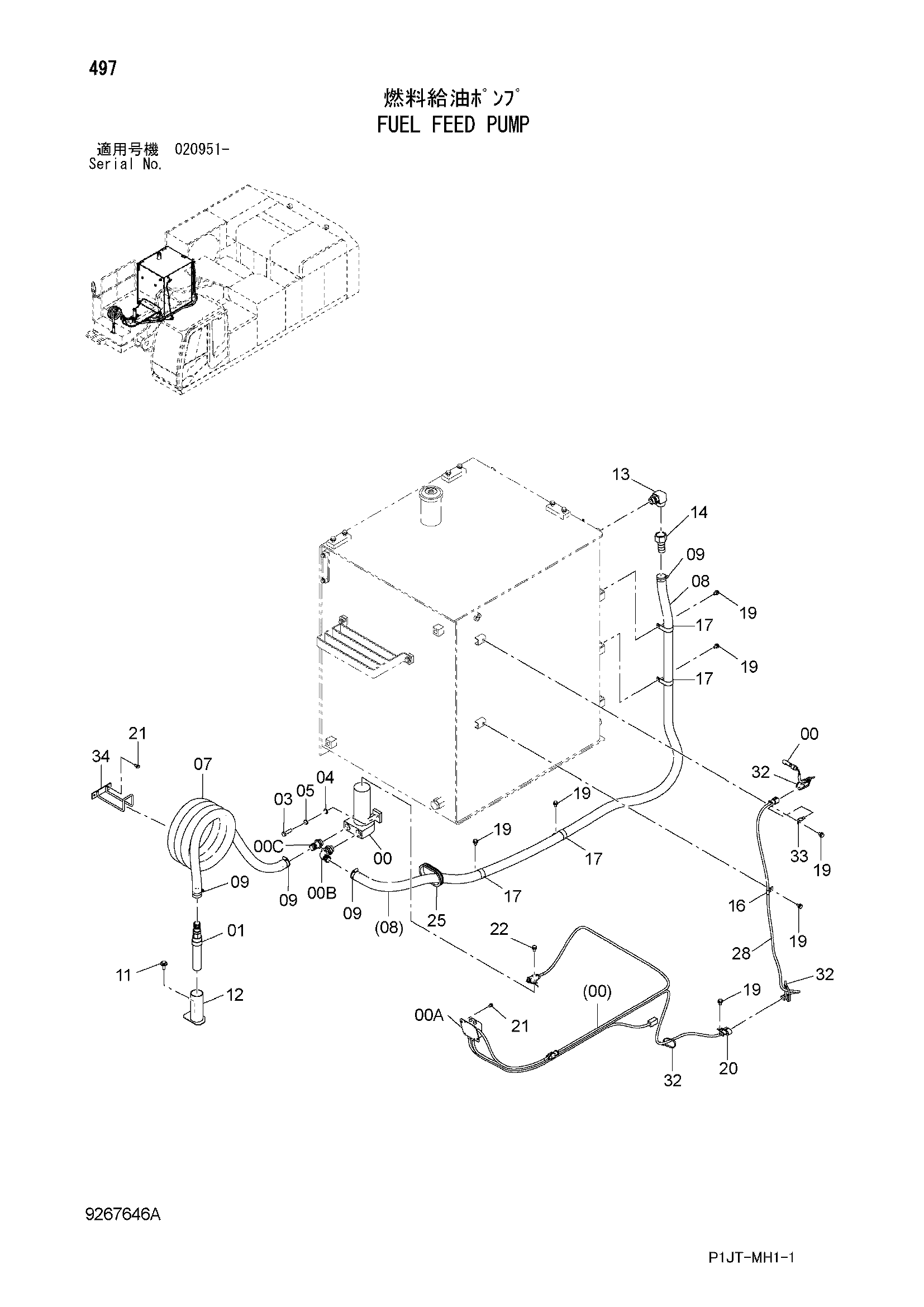

Заводская схема «Топливоподкачивающий насос» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4659066 | Насос | 1 |
| 00A | 4681553 | Короб управление | 1 |
| 00B | 4681554 замена: 4169599 | Угловой штуцер | 1 |
| 00C | 4681555 | Адаптер | 1 |
| 01 | 4652243 | Сетчатый фильтр | 1 |
| 03 | J901250 | Болт | 2 |
| 04 | A590112 | Плоская шайба | 2 |
| 05 | A590912 | Пружинная шайба | 2 |
| 07 | 4658136 | Шланг | 1 |
| 08 | 4658135 | Шланг | 1 |
| 09 | 4011675 | Хомут шланга | 4 |
| 11 | J281235 | Болт с шайбой | 1 |
| 11A | J901235 | Болт | 1 |
| 11B | 4249324 | Шайба | 1 |
| 12 | 9768104 | Трубка | 1 |
| 13 | 4169599 | Угловой штуцер | 1 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4659280 | Соединение | 1 |
| 16 | 4190261 | Зажим | 1 |
| 17 | 4193848 | Зажим | 4 |
| 19 | J271020 | Болт с шайбой | 7 |
| 19A | J901020 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | 4190282 | Зажим | 2 |
| 21 | J260820 | Болт с шайбой | 4 |
| 21A | J900820 | Болт | 1 |
| 21B | A590108 | Плоская шайба | 1 |
| 22 | J260814 | Болт с шайбой | 1 |
| 22A | J900814 | Болт | 1 |
| 22B | A590108 | Плоская шайба | 1 |
| 25 | 4447297 | Резиновая втулка | 1 |
| 28 | 4679878 | Жгут проводов | 1 |
| 32 | 4055312 | Ленточный зажим | 3 |
| 32A | 4506429 | Уплотнительное кольцо | 1 |
| 33 | 4355515 | Кронштейн | 1 |
| 34 | 8107283 | Крюк | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
