Электрооборудование (1) — HITACHI TL1100-3

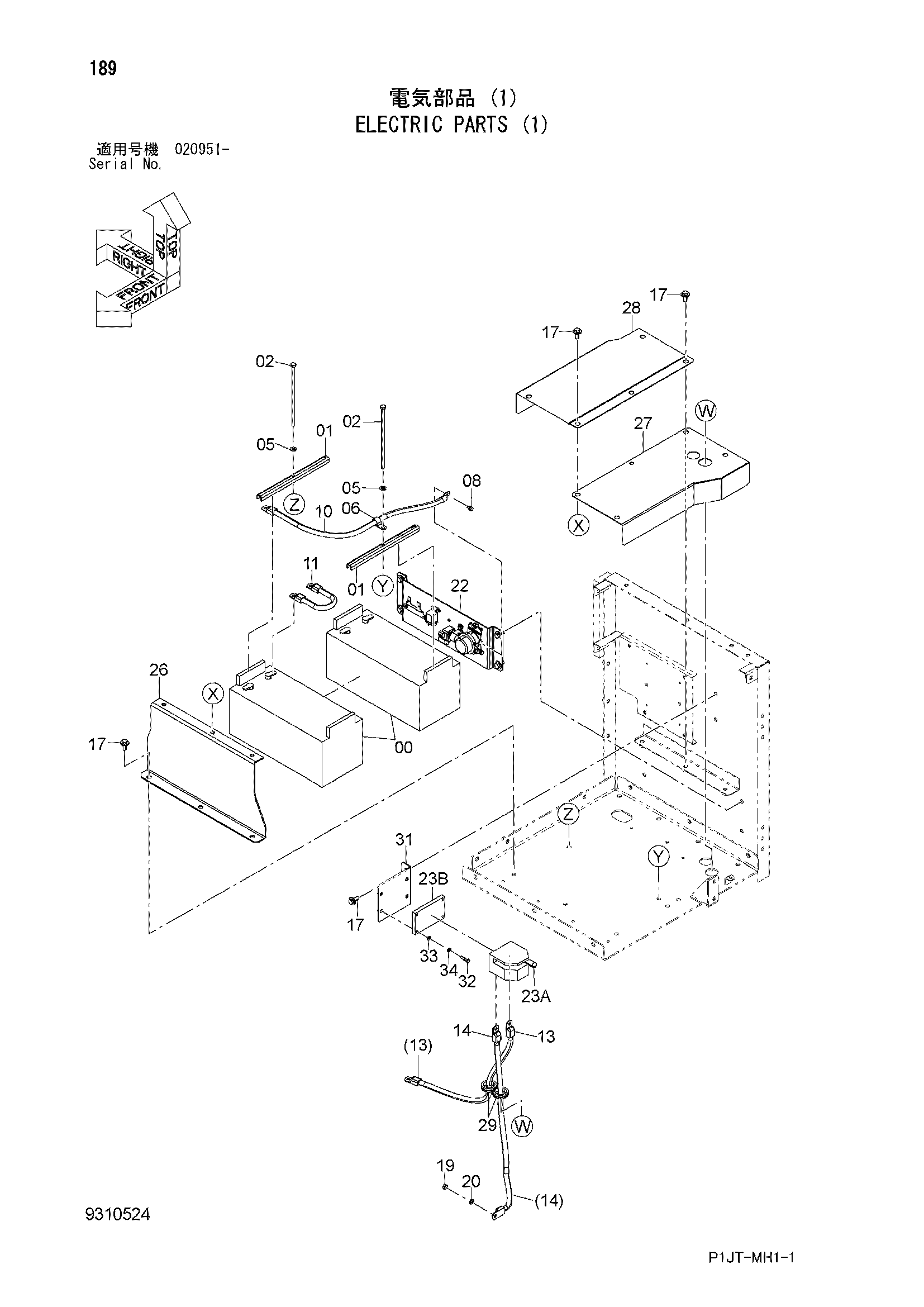

Заводская схема «Электрооборудование (1)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4192421 | Аккумулятор | 2 |
| 01 | 4145156 | Опора | 2 |
| 02 | 4206101 | Болт | 2 |
| 05 | A590112 | Плоская шайба | 2 |
| 06 | 4190263 | Зажим | 1 |
| 08 | J900820 | Болт | 1 |
| 10 | 4470168 | Жгут проводов | 1 |
| 11 | 4294694 | Жгут проводов | 1 |
| 13 | 4695659 | Жгут проводов | 1 |
| 14 | 4695660 | Жгут проводов | 1 |
| 17 | J281235 | Болт с шайбой | 12 |
| 17A | J901235 | Болт | 1 |
| 17B | 4249324 | Шайба | 1 |
| 19 | J950010 | Гайка | 1 |
| 20 | A590110 | Плоская шайба | 1 |
| 22 | 9262894 | Реле детали | 1 |
| 23 | 9211594 | Выключатель аккумулятор | 1 |
| 23A | 4454348 | Выключатель аккумулятор | 1 |
| 23B | 4456842 | Держатель | 1 |
| 26 | 8120407 | Крышка | 1 |
| 27 | 8120450 | Крышка | 1 |
| 28 | 8120451 | Крышка | 1 |
| 29 | 4617151 | Резиновая втулка | 2 |
| 31 | 8116641 | Кронштейн | 1 |
| 32 | J900835 | Болт | 4 |
| 33 | A590108 | Плоская шайба | 4 |
| 34 | A590908 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
