Основные гидролинии (грейфер) — HITACHI TL1100-3

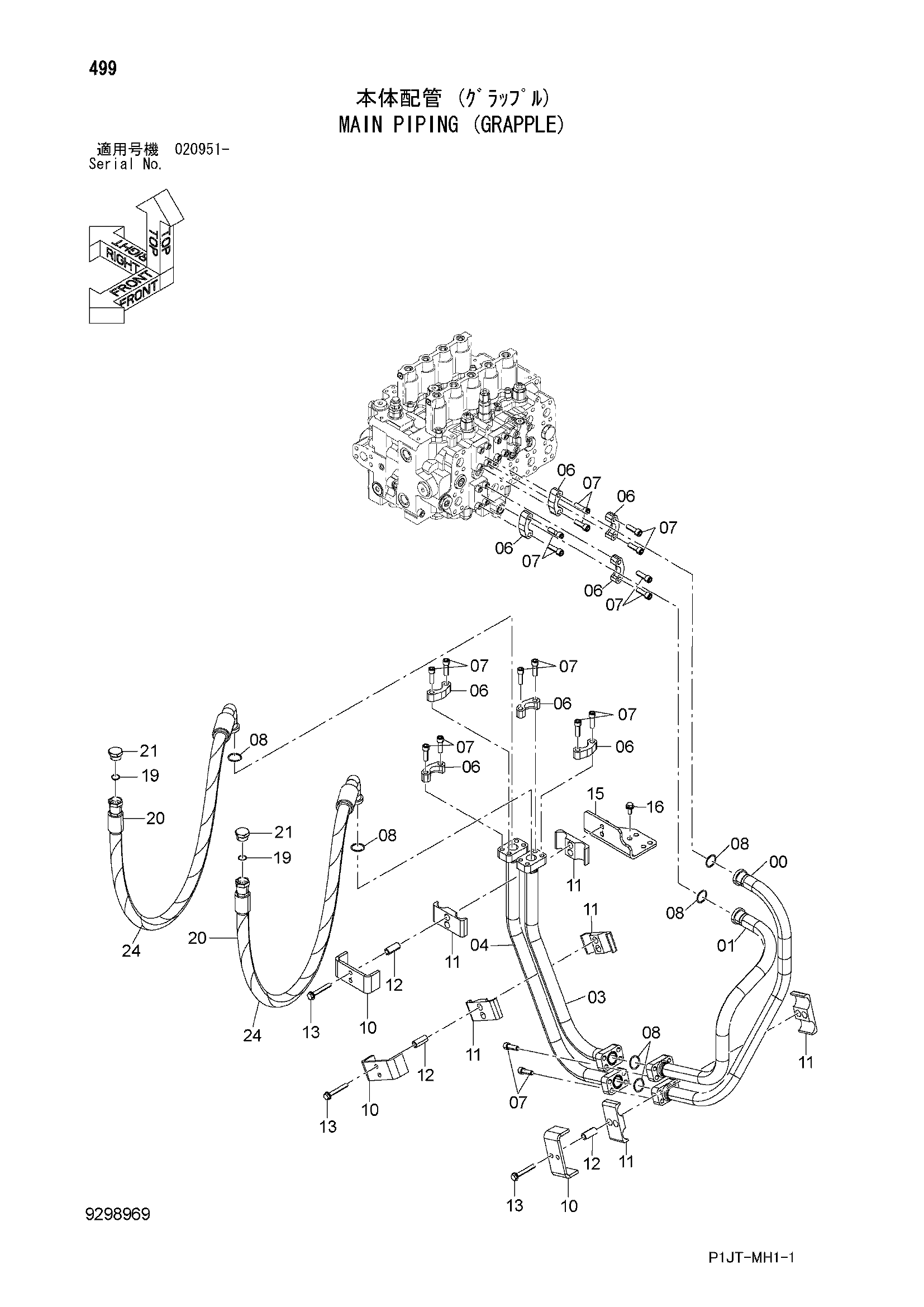

Заводская схема «Основные гидролинии (грейфер)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8116551 | Трубка | 1 |
| 01 | 8116552 | Трубка | 1 |
| 03 | 8116553 | Трубка | 1 |
| 04 | 8116554 | Трубка | 1 |
| 06 | 4089703 | Разъёмный фланец | 8 |
| 07 | M341445 | Болт с внутренним шестигранником | 24 |
| 08 | 4508805 | Уплотнительное кольцо | 6 |
| 10 | 4304481 | Хомут трубки | 3 |
| 11 | 4337125 | Хомут | 6 |
| 12 | 4304539 | Проставка | 6 |
| 13 | J271290 | Болт с шайбой | 6 |
| 13A | J901290 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 15 | 8116556 | Кронштейн | 1 |
| 16 | J271230 | Болт с шайбой | 4 |
| 16A | J901230 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 19 | 4187328 | Уплотнительное кольцо | 2 |
| 20 | 4697790 | Шланг | 2 |
| 21 | 4210056 | Пробка | 2 |
| 24 | 4327294 | Защитный кожух | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
