Крышка (дверь) — HITACHI TL1100-3

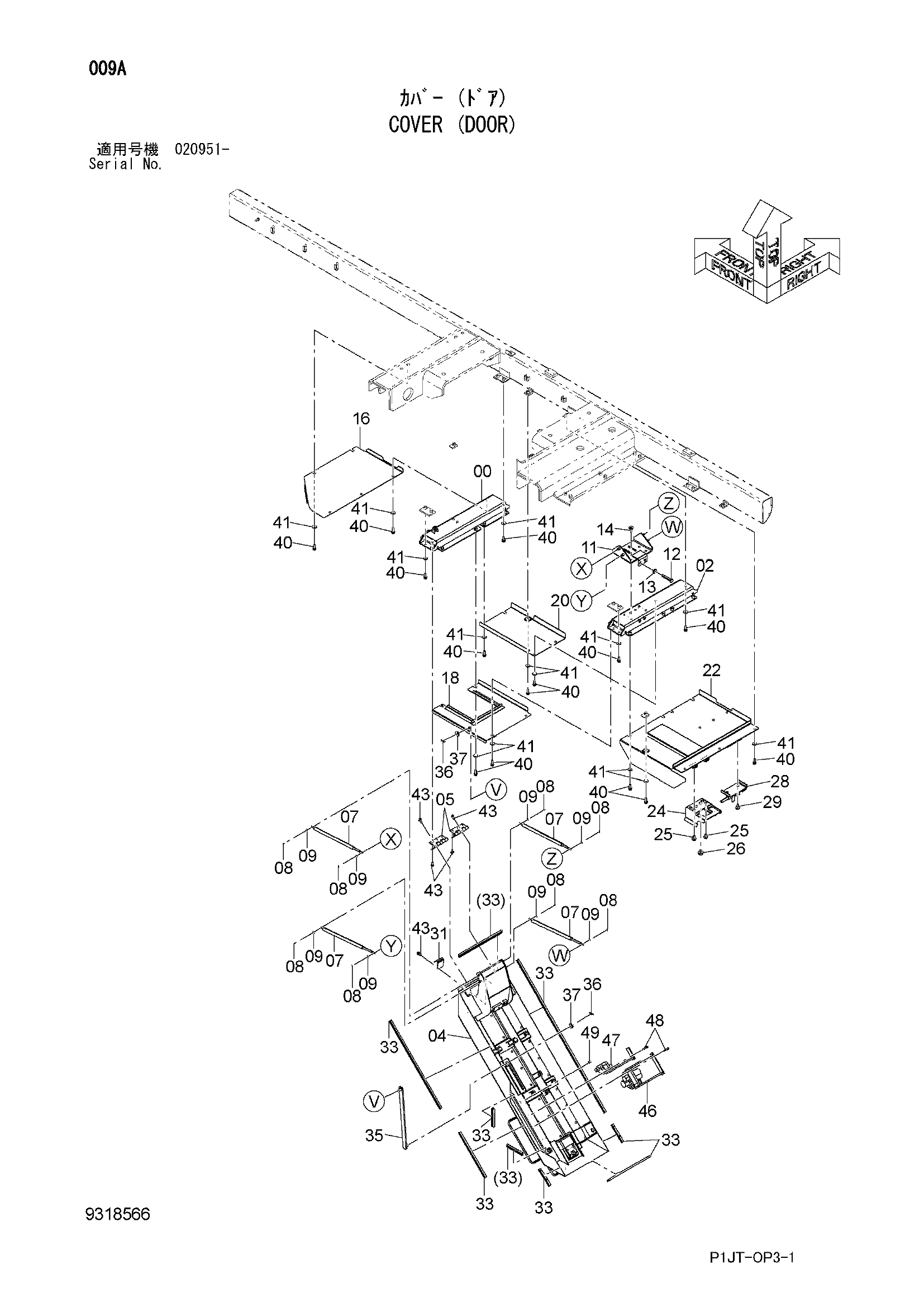

Заводская схема «Крышка (дверь)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7049597 | Опора | 1 |
| 02 | 7049594 | Опора | 1 |
| 04 | 5011324 | Крышка | 1 |
| 05 | 4697190 | Петля | 2 |
| 07 | 4344047 | Гидроцилиндр | 4 |
| 08 | 4022697 | Стопорный палец | 8 |
| 09 | A590108 | Плоская шайба | 8 |
| 11 | 8106861 | Кронштейн | 1 |
| 12 | M261690 | Болт | 2 |
| 13 | J222016 | Шайба | 2 |
| 14 | J281240 | Болт с шайбой | 6 |
| 14A | J901240 | Болт | 1 |
| 14B | 4249324 | Шайба | 1 |
| 16 | 3113356 | Крышка | 1 |
| 18 | 7054587 | Крышка | 1 |
| 20 | 8113013 | Крышка | 1 |
| 22 | 7051307 | Крышка | 1 |
| 24 | 8112782 | Кронштейн | 1 |
| 25 | J281230 | Болт с шайбой | 4 |
| 25A | J901230 | Болт | 1 |
| 25B | 4249324 | Шайба | 1 |
| 26 | 4294508 | Ограничитель | 2 |
| 28 | 9766178 | Ограничитель | 1 |
| 29 | J281235 | Болт с шайбой | 2 |
| 29A | J901235 | Болт | 1 |
| 29B | 4249324 | Шайба | 1 |
| 31 | 4719019 | Ограничитель | 1 |
| 33 | 4717782 | Уплотнительная окантовка | 4 |
| 35 | 9768411 | Стойка | 1 |
| 36 | 4022701 | Стопорный палец | 2 |
| 37 | 4087197 | Шайба | 2 |
| 40 | 4609017 | Болт с шайбой | 30 |
| 41 | 4249324 | Шайба | 30 |
| 43 | J271030 | Болт с шайбой | 12 |
| 43A | J901030 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 46 | 4716731 | Муфта | 1 |
| 47 | 4717068 | Муфта | 1 |
| 48 | J780860 | Болт с внутренним шестигранником | 6 |
| 49 | J260816 | Болт с шайбой | 2 |
| 49A | J900816 | Болт | 1 |
| 49B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
