Гидроцилиндр ковша — HITACHI TL1100-3

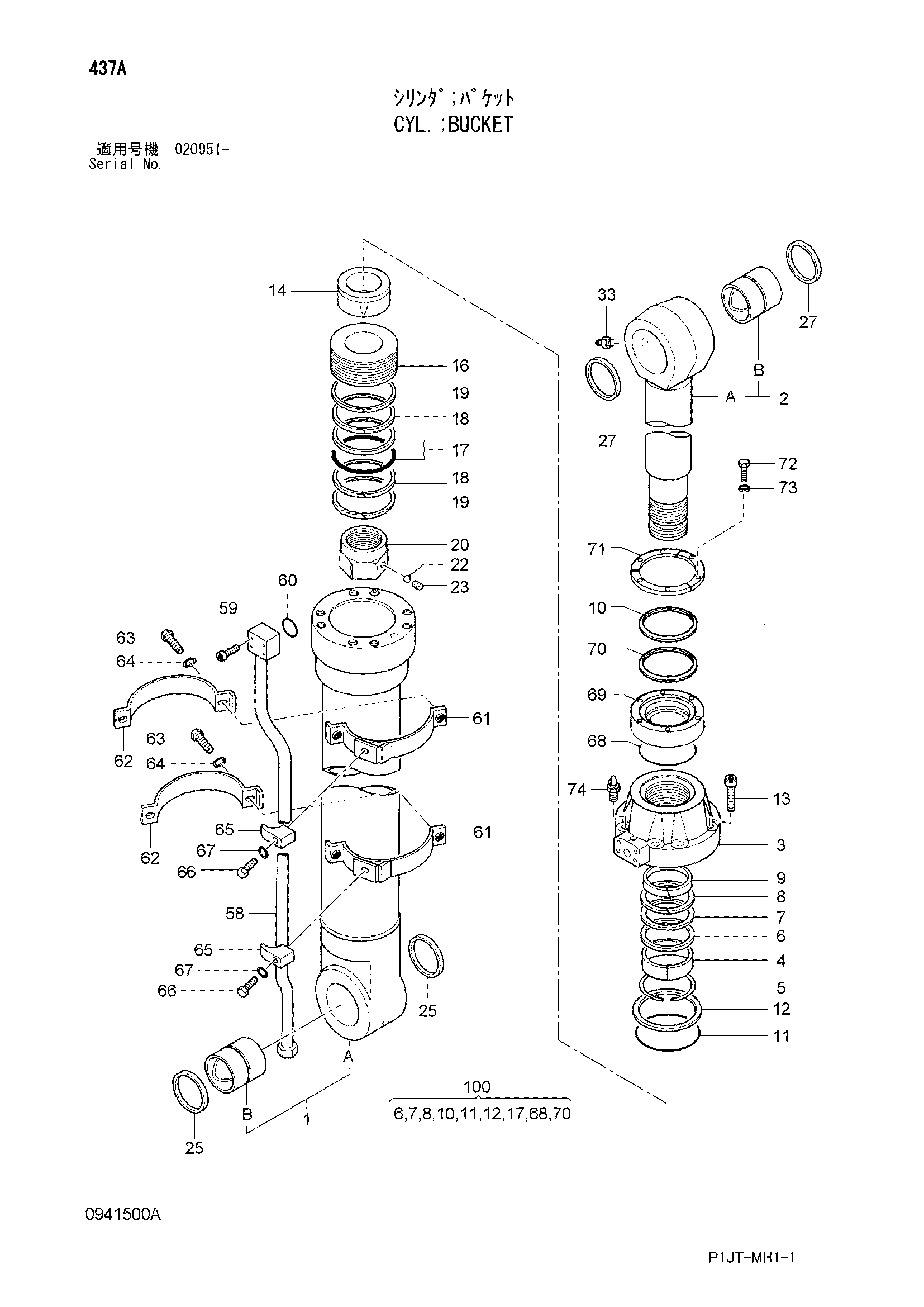

Заводская схема «Гидроцилиндр ковша» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4631812	Гидроцилиндр ковша	1
1	0941501	Трубка гидроцилиндр.в сборе	1
1A	0941502	Труба гидроцилиндра	1
1B	0352905	Втулка пальца	1
2	0941503	Шток поршня в сборе	1
2A	0941504	Шток поршня	1
2B	0420102	Втулка пальца	1
3	0941505	Головка гидроцилиндра	1
4	0353004	Втулка	1
5	0133709	Стопорное кольцо	1
6	0941506	Кольцо	1
7	0191405 замена: 0972303	U-образная манжета	1
7	0972303	U-образная манжета	1
8	0257005	Опорное кольцо	1
9	0417605	Направляющее кольцо	1
9	0417605	Кольцо	1
10	4437982 замена: 0972304	Грязесъёмное кольцо	1
10	0972304	Грязесъёмное кольцо	1
11	A811170	Уплотнительное кольцо	1
12	0332704	Опорное кольцо	1
13	0259304	Болт с внутренним шестигранником	8
14	0740703	Амортизирующий подшипник	1
16	0643014	Поршень	1
17	0332706	Кольцо уплотнение в сборе	1
18	0643015	Направляющее кольцо	2
19	0332708	Направляющее кольцо	2
20	0353009	Гайка	1
22	0353011	Стальной шарик	1
23	0353012	Установочный винт	1
25	4074008	Грязесъёмное кольцо	2
27	0420110	Грязесъёмное кольцо	2
33	J75481	Пресс-маслёнка	1
58	0941507	Трубка	1
59	0643019	Болт с внутренним шестигранником	4
60	955612	Уплотнительное кольцо	1
61	0645107	Лента	2
62	0645108	Лента	2
63	J021035	Болт	4
64	A590910	Шайба	4
65	0309219	Хомут трубки	2
66	0237417	Болт	2
67	0208516	Пружинная шайба	2
68	A811140	Уплотнительное кольцо	1
68	A811140	Уплотнительное кольцо	1
69	0941508	Держатель	1
70	0105704	U-образная манжета	1
70	0105704	U-образная манжета	1
71	0841402	Пластина	3
72	0908906	Болт	6
72	0908805	Болт	6
73	0360704	Пружинная шайба	6
74	0643016	Воздушный клапан	1
100	4640208	Комплект уплотнений	1
