Гидролинии рабочего оборудования (9.5m рукоять) — HITACHI TL1100-3

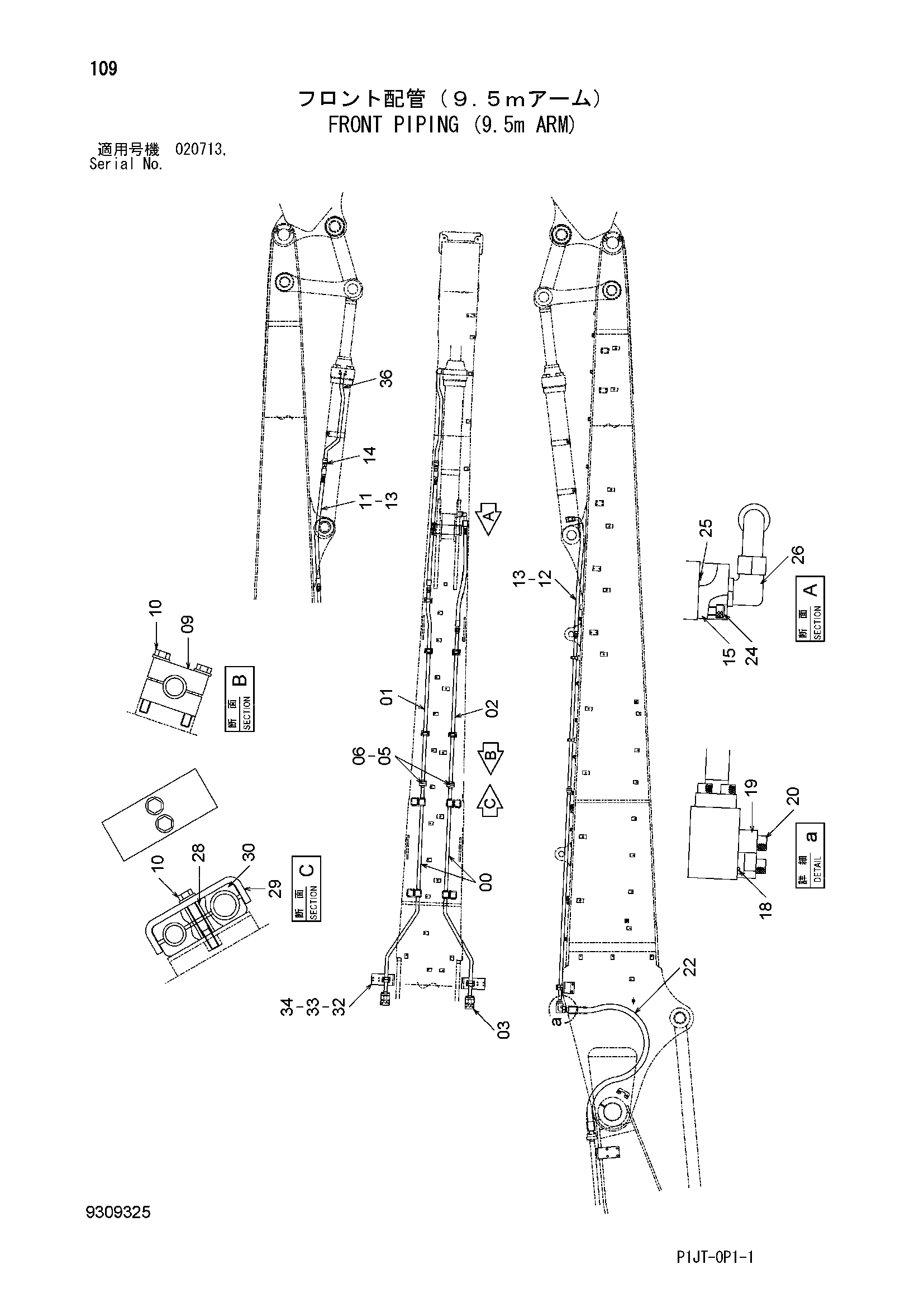

Заводская схема «Гидролинии рабочего оборудования (9.5m рукоять)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8120081 | Трубка | 2 |
| 01 | 8120082 | Трубка | 1 |
| 02 | 8120083 | Трубка | 1 |
| 03 | 3056085 | Блок | 2 |
| 05 | 966993 | Уплотнительное кольцо | 2 |
| 06 | M341240 | Болт с внутренним шестигранником | 8 |
| 09 | 4334363 | Хомут трубки | 18 |
| 10 | J271285 | Болт с шайбой | 26 |
| 10A | J901285 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | 4707889 | Шланг | 1 |
| 12 | 4642430 | Шланг | 1 |
| 13 | 4187328 | Уплотнительное кольцо | 4 |
| 14 | 4189535 | Адаптер | 1 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | 3046126 | Фланец | 1 |
| 18 | 4508805 | Уплотнительное кольцо | 4 |
| 19 | 4089703 | Разъёмный фланец | 4 |
| 20 | M341445 | Болт с внутренним шестигранником | 16 |
| 22 | 4638434 | Шланг | 2 |
| 24 | M341245 | Болт с внутренним шестигранником | 4 |
| 25 | A811035 | Уплотнительное кольцо | 1 |
| 26 | 4198799 | Угловой штуцер | 1 |
| 26A | 4506429 | Уплотнительное кольцо | 1 |
| 28 | 4304539 | Проставка | 8 |
| 29 | 4304481 | Хомут трубки | 4 |
| 30 | 4304482 | Хомут | 8 |
| 32 | 3117739 | Кронштейн | 2 |
| 33 | J901640 | Болт | 4 |
| 34 | A590916 | Пружинная шайба | 4 |
| 36 | 4669199 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
