Ступень базовый (генератор) — HITACHI TL1100-3

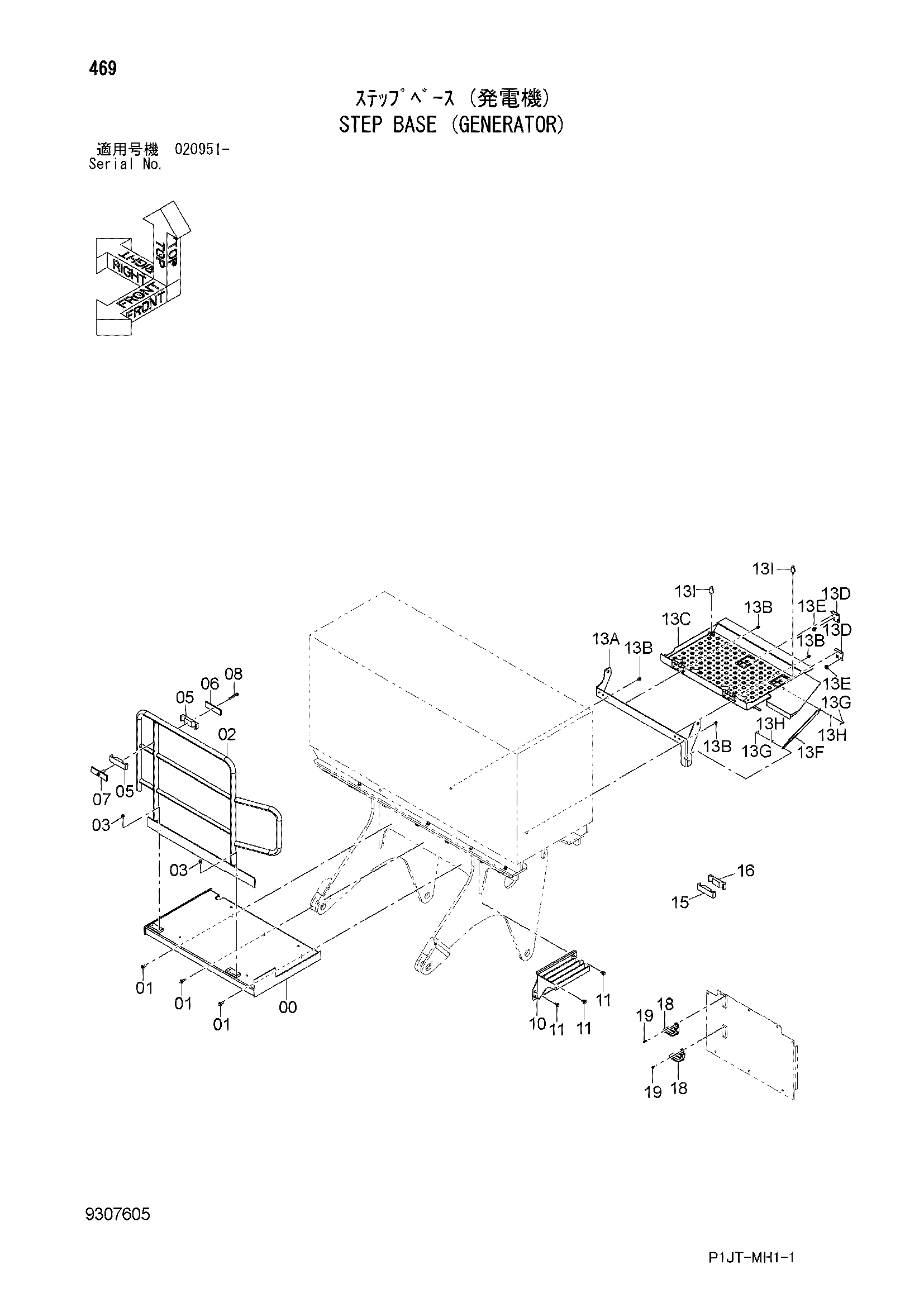

Заводская схема «Ступень базовый (генератор)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7057213 | Ступень | 1 |
| 01 | J281240 | Болт с шайбой | 6 |
| 01A | J901240 | Болт | 1 |
| 01B | 4249324 | Шайба | 1 |
| 02 | 7057608 | Поручень | 1 |
| 03 | J271230 | Болт с шайбой | 4 |
| 03A | J901230 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 05 | 4634518 | Хомут | 2 |
| 06 | 4634517 | Пластина | 1 |
| 07 | 8100198 | Кронштейн | 1 |
| 08 | J271290 | Болт с шайбой | 1 |
| 08A | J901290 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | 7058105 | Ступень | 1 |
| 11 | J281235 | Болт с шайбой | 5 |
| 11A | J901235 | Болт | 1 |
| 11B | 4249324 | Шайба | 1 |
| 13A | 8118000 | Кронштейн | 1 |
| 13B | J271025 | Болт с шайбой | 12 |
| 13B1 | J901025 | Болт | 1 |
| 13B2 | J222010 | Шайба | 1 |
| 13C | 6027883 | Ступень | 1 |
| 13D | 4701104 | Ограничитель | 2 |
| 13E | J281225 | Болт с шайбой | 4 |
| 13E1 | J901225 | Болт | 1 |
| 13E2 | 4249324 | Шайба | 1 |
| 13F | 4648439 | Гидроцилиндр | 1 |
| 13G | 4022697 | Стопорный палец | 2 |
| 13H | A590108 | Плоская шайба | 2 |
| 13I | 4304827 | Ограничитель | 2 |
| 15 | 4700648 | Хомут | 4 |
| 16 | 4700650 | Хомут | 4 |
| 18 | 4697196 | Ступень | 2 |
| 19 | J260825 | Болт с шайбой | 4 |
| 19A | J900825 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
