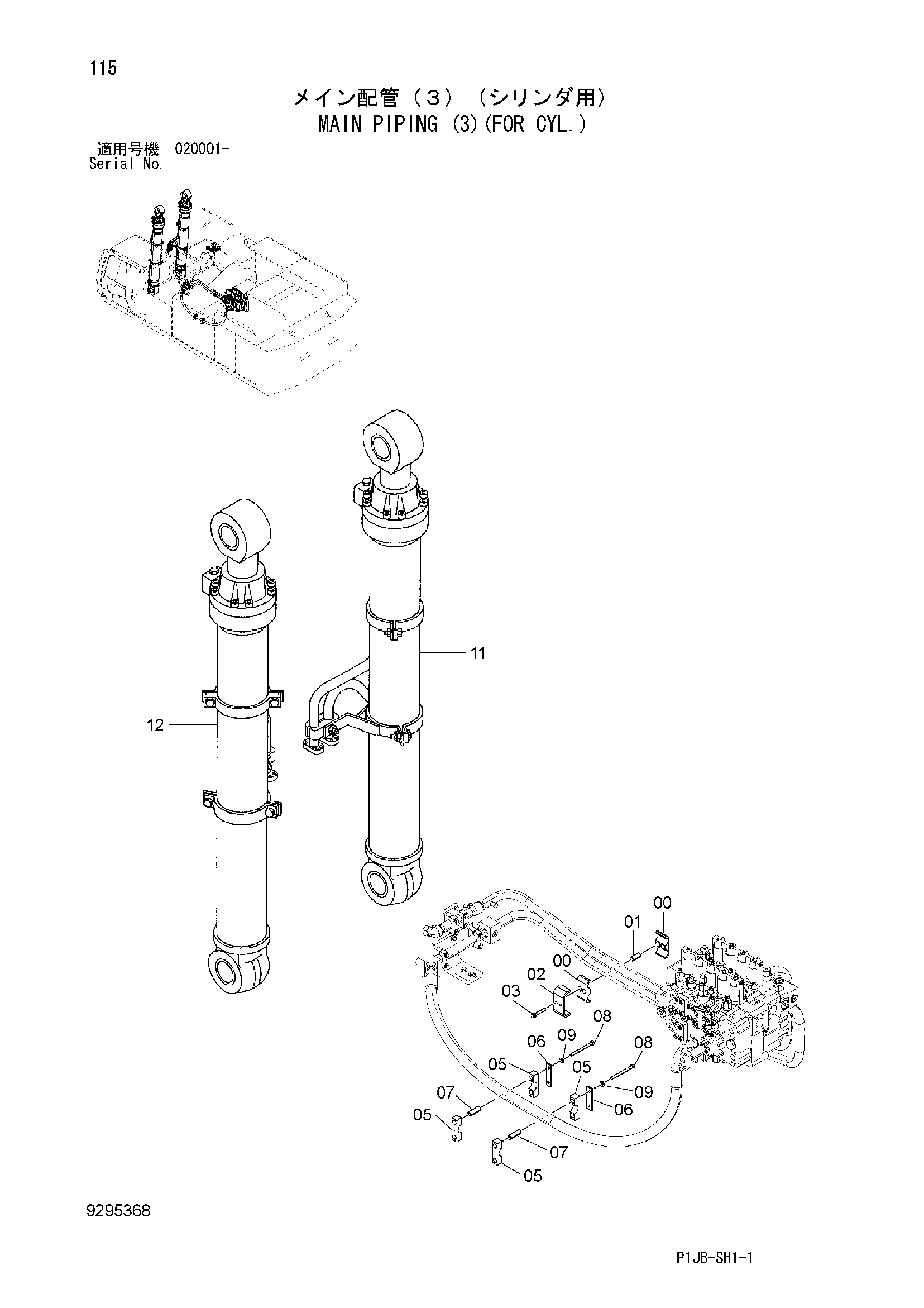

Основные гидролинии (3)(для гидроцилиндр.) — HITACHI TL1100-3
Заводская схема «Основные гидролинии (3)(для гидроцилиндр.)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4638127 | Хомут | 2 |
| 01 | 4304539 | Проставка | 2 |
| 02 | 4638126 | Хомут трубки | 1 |
| 03 | J271280 | Болт с шайбой | 2 |
| 03A | J901280 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 05 | 4207036 | Хомут | 4 |
| 06 | 4207038 | Пластина | 2 |
| 07 | 4207037 | Проставка | 4 |
| 08 | J901208 | Болт | 4 |
| 09 | J222012 | Шайба | 4 |
| 11 | 4631926 | Гидроцилиндр стрелы (правый) | 1 |
| 12 | 4631927 | Гидроцилиндр стрелы (левый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
