Топливные трубопроводы (верхняя платформа) — HITACHI TL1100-3

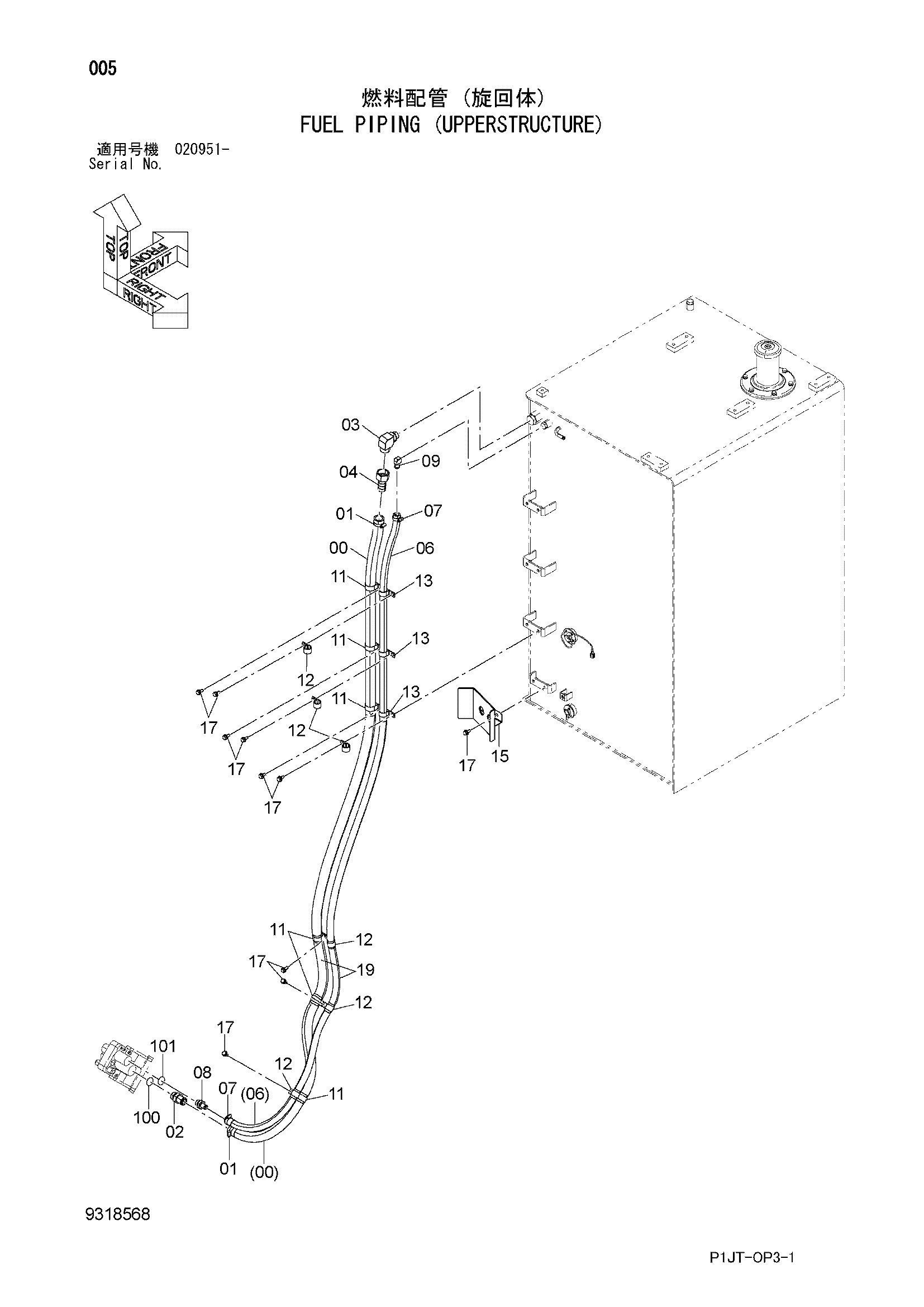

Заводская схема «Топливные трубопроводы (верхняя платформа)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4717834 | Топливный шланг | 1 |
| 01 | 4011675 | Хомут шланга | 2 |
| 02 | 4276937 | Адаптер | 1 |
| 03 | 4169599 | Угловой штуцер | 1 |
| 04 | 4659280 | Соединение | 1 |
| 06 | 4717847 | Топливный шланг | 1 |
| 07 | 4504367 | Хомут шланга | 2 |
| 08 | 4276934 | Адаптер | 1 |
| 09 | 4276852 | Угловой штуцер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4193848 | Зажим | 6 |
| 12 | 4192035 | Зажим | 11 |
| 13 | 4190264 | Зажим | 6 |
| 15 | 8113354 | Кронштейн | 1 |
| 17 | J271025 | Болт с шайбой | 12 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | 4446406 | Защитный кожух | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
